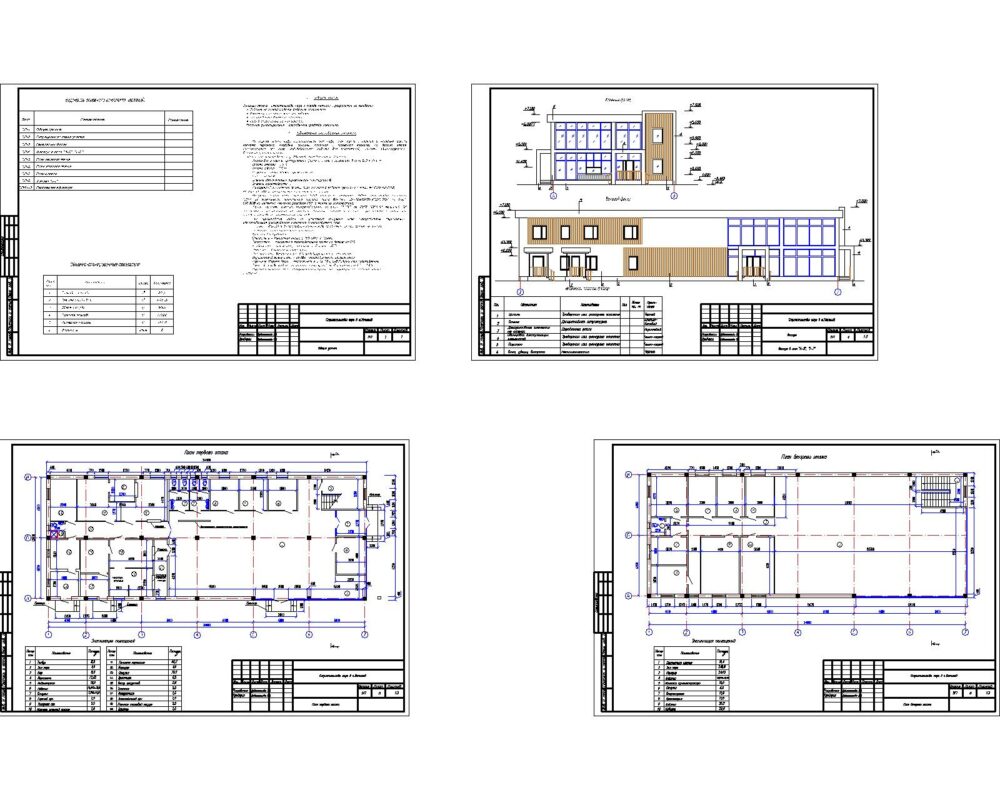

Проект двух-этажного кафе в учетом сейсмических норм. Архитектурная часть. Чертежи в AutoCad.
1. Общая часть.
Эскизный проект "Строительство кафе в городе Жетысай", разработан на основании:
· Задания на проектирование выданное заказчиком;
· Архитектурно-планировочного задания.
· Постановления Акимата г.Жетысай.
· Способ строительства - подрядный.
Источник финансирования - собственные средства заказчика.
2. Объемно-планировочные решения.
На первом этаже кафе располагаются: зал кафе, блок кухни с горячим и холодным цехами, комната персонала, кладовые, санузлы, топочная и прачечная комната. На втором этаже располагаются: зал кафе, индивидуальные кабинки для посетителей, комнаты администратора, бухгалтера, операторская.
Здание запроектировано по ул.Автомобилистов в городе Жетысай.
Здание 2-х этажное, прямоугольной формы в плане, с размерами в осях 13,0 х 34,0 м.
Высота этажей - 3,0 м
Высота здания - 7,5 м.
В проектируемом здании предусмотрено:
Класс здания II.
Степень долговечности ограждающих конструкций II.
Степень огнестойкости II.
Конструктивные решения должны быть приняты в рабочем проекте с учетом требований СНиП РК 2.03-30-2017 «Строительство в сейсмических районах».
Наружные стены выше отметки 0.000 выполнить толщиной 380мм, перегородки толщиной 120мм из обожженного полнотелого кирпича марки Ко-Р-По 250х120х65/1НФ/125/2.0/50 по ГОСТ 530-2012 на цементно-песчаном растворе М50, а также из гипсокартона.
Стены утеплить снаружи минераловатными плитами "П-150" по ГОСТ 10140-80 толщиной 100 мм согласно теплотехнического расчета. Минплита крепиться к стене при помощи специального клеевого состава и пластмассовых фишеров.
При производстве работ по утеплению наружных стен предусмотреть мероприятия, обеспечивающие фиксированное положение минераловатных плит.
Цоколь - облицовка декоративным камнем либо травертин, на усмотрение заказчика.
Лестница - монолитная железобетонная.
Кровля - бесчердачная
Утеплитель - минватная плита g=150кг/м3, б=150мм.;
Перекрытие - монолитные железобетонные плиты из бетона кл.В25;
Фундаменты - монолитные, ленточные из бетона кл.В15;
Отмостка - бетонная шириной 1,5 м.
Оконные блоки, витражи - из ПВХ, индивидуального изготовления.
Внутренние дверные блоки - из ПВХ, индивидуального изготовления.
Наружные дверные блоки - металлические и из ПВХ, индивидуального изготовления.
Полы - в соответствии с назначением помещений, по деталям серии 2.244-1 в.6;
Наружная отделка стен - декоративная штукатурка и травертин для декоративных элементов.
