Промышленное здание трехкорпусное

Винницкий национальный технический университет
Кафедра строительства и городского хозяйства
Курсовой проект по дисциплине “Архитектура зданий и сооружений” на тему: «Промышленное здание»
Винница 2015

В данном курсовом проекте рассматривается планы промышленного здания и административно-бытового комплекса, так же разрезы здания и конструкции. Данные здания представляют собой одноэтажные и одну многоэтажную равно двух пролетных промышленные сооружения. Здания имеют прямоугольную форму. Пролеты зданий перекрыты ж/б фермами.
Продольная устойчивость каркаса обеспечивается железобетонными панелями, а также дополнительно обеспечивается стальными связями в среднем шаге крайнего ряда и стальными портальными связями в среднем шаге среднего ряда. Устойчивость балок в процессе эксплуатации зданий обеспечивается давлением покрытия и стальными связями. В период монтажа все фермы связываются по коньку инвентарными стальными распорками, которые снимаются после приварки плит перекрытия.
корпус 1
Здание имеет размеры: длина 72 м, ширина 18 м, высота 9,6 м.
Отметка низа фермы составляет 9,6 м. Проезд в здание автомобильного транспорта обеспечивается наличием ворот в торце здания. Вход в здание через наружные двери которые встроены в ворота. Корпус оборудован одним мостовым краном Q = 10 т.
корпус 2
Здание имеет размеры: длина 60 м, ширина 24 м, высота 16,2 м.
Отметка низа фермы составляет 16,2 м. Проезд в здание автомобильного транспорта обеспечивается наличием двух ворот в торце здания. Вход в здание через наружные двери которые встроены в ворота. Корпус оборудован одним мостовым краном Q = 30 т.
корпус 3
Здание трьоповерхова имеет размеры: длина 42 м, ширина 15 м, высота 10,8м. Проезд в здание автомобильного транспорта на первом этаже обеспечивается наличием ворот в торце здания. Вход в здание через наружные двери которые встроены в ворота. Межэтажное сообщения происходит с помощью двух грузовых лифтов и лестниц. Каркас здания состоит из монолитных ж / б фундаментов стаканного типа, колонн, ферм, перекрытия, покрытия ребристыми ж / б панелями. На полки фундаментных блоков установлены фундаментные балки длиной 6 м, высота балки 600 мм, ширина по верху 300 мм, по низу 160 мм.

Содержание пояснительной записки
1. Объемно-планировочное решение промышленной части
2. Архитектурно-конструктивное решение производственной части
3. Спецификация сборных элементов здания
4. Объемно-планировочное решение административно-бытового здания
5. Архитектурно-конструкторское решение АПК
6. Технико экономические показатели
6.1 Технико экономические показатели
6.2 Расчет сантехнического оборудования
6.3 Экспликация помещений АПК
6.4 Спецификация оконных и дверных проемов
7. Список литературы

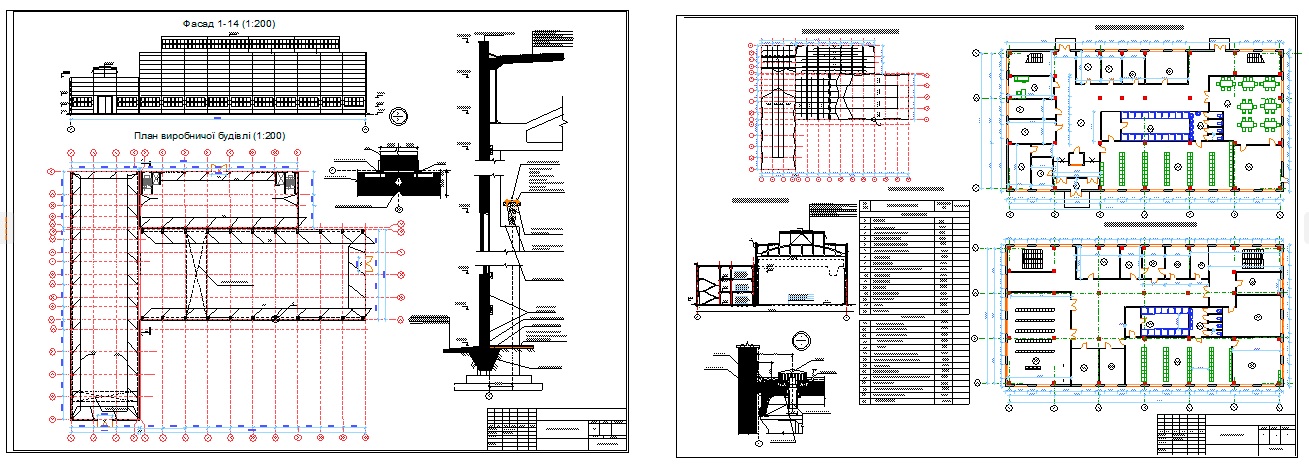

Состав: Фасад 1-14, План производственного здания, Разрез по стене, Разрез 1-1, План крыши и кровли, План административно-бытового здания, ПЗ Язык документа

Софт: ArchiCAD 16
