Рабочий проект производственного участка (котельная, трансформаторная, резервуары)

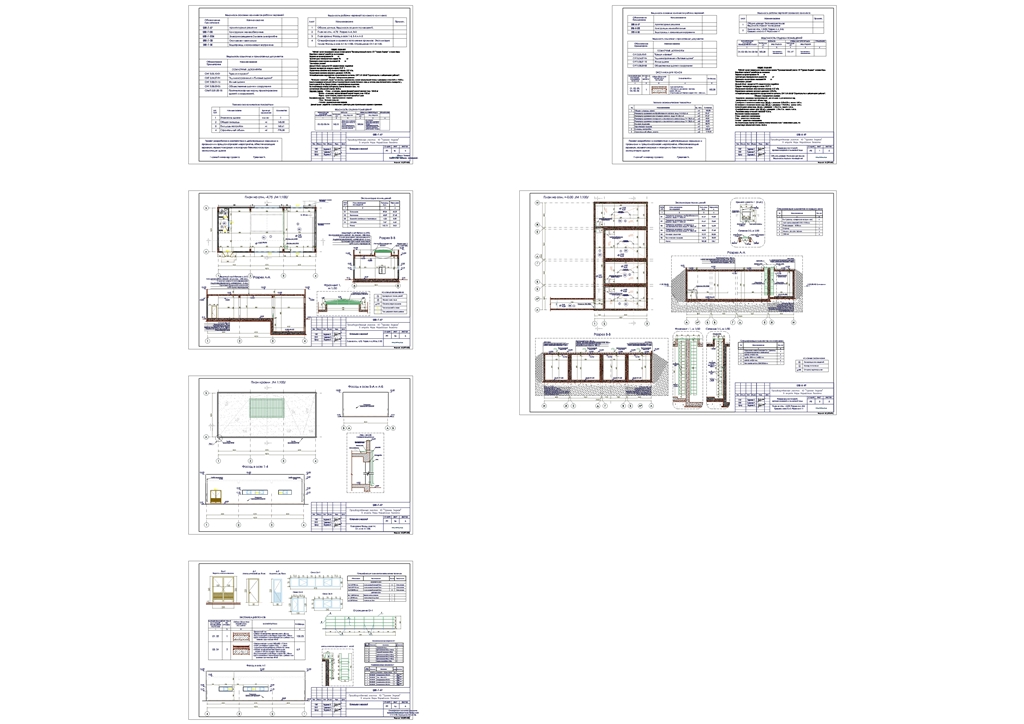

Тех. здания для производственной базы. Раздел "АР". Планы, фасады, разрезы,

ОБЩИЕ УКАЗАНИЯ
Рабочий проект генерального плана составе проекта "Производственный участок ХО "Туркмен Энджам" в Туркменистане" разработан на основании:
Задания на проектирования № от
Архитектурно планировочного задани № от
Инженерно-геологических изысканий № от
Технических условий
Данный обьект находится IVA климатическом подрайоне
Средняя температура воздуха в июле: 37.8° С
Нормативное значение веса снегового покрова -0.07 кПа.
Нормативное значение ветрового давления -0.38 кПа.
Антисейсмические мероприятия осуществляются согласно. СНТ 2.01.08-99 "Строительство в сейсмических районах".
Объемно- планировочное решение:
"Котельная с насосной", номер 7 по генплану, одноэтажное, в плане прямоугольной формы с размерами в осях 8.20 м x 18.20 м.
Высота помещения котельной 3.25 м от конструктивной отметки бетонного пола до потолка (низа бетонной плиты перекрытия ).
Высота цоколя 20 см. Кровля плоская, с организованным водостоком.
За относительную отметку 0.00 принята отметка бетонного пола , что
соответствует абсолютной отметке 98.50 м
Наружняя отделка: -Стены - штукатурка, окраска фасадной краской светлого тона - 125.62 мІ
-Цоколь - штукатурка, окраска фасадной краской темного тона - 6.92 мІ
-Ворота - металлические, окраска маслянной краской за 2 раза
Внутренняя отделка: - Стены - водоэмульсионная покраска
- Полы - бетонное покрытие
- Потолки - водоэмульсионная покраска
Данный проект разработан в соответствии с действующими строительными нормами и правилами.
