Расчет и конструирование треугольной распорной системы

Московский Государственный строительный университет
Кафедра металлических и деревянных конструкций
КП по дисциплини "Деревянные конструкции"
На тему: "Расчет и конструирование треугольной распорной системы"

Исходные данные для проектирования.

1. Шаг конструкций – B=4 м.
2. Длина здания – L=10хB=40 м.
3. Пролет здания – L=36 м.
4. Высота колонны от уровня пола до нижней грани ригеля рамы – H=6 м.
5. Тип кровли – теплая.
6. Утеплитель – минеральная вата.
7. Материал кровли – рубероид.
8. Снеговая нагрузка – qн=126 кг/м2 , qр=180 кг/м2.
В данной работе произведен расчет треугольной распорной системы(ДК)

Содержание

I.Исходные данные для проектирования………………………………………………………3
II. Расчет и конструирование клеефанерной конструкции……………………………………3
1. Сбор нагрузок на панель…………………………………………………………….4
2. Расчет нижних волокон обшивки..………………………………….……………....4
3. Расчет покрытия под рубероид…...…………………..…………………………….5
4. Расчет панели на прогиб…...………………………………………………………..5
III Треугольная распорная система……………………………………………………………..5
1. Определение усилий в элементах...………………………………………………...6
2. Расчет стропил……………………………………………………………..………...7
3. Подбор сечения растяжки……………………………………………………….....10
V. Список литературы……………………………..…………………………………………...12

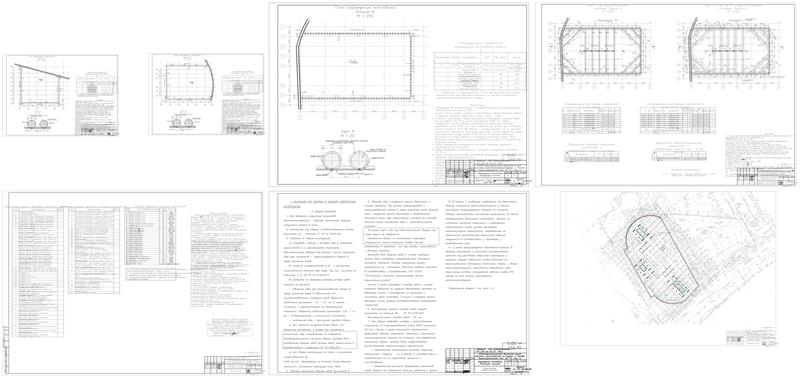

Состав: Схема поперечного сечения здания, клеефанерная плита покрытия, схема расположения несущих конструкций, узлы (опорный, коньковый и т.д) Язык документа

Софт: AutoCAD 2013
