Расчёт и проектирование плоской крановой фермы L=24м

Длина пролета 24м,высота фермы 2,5м,число панелей 6

При выполнении курсовой работы рассчитываются и проектируются крановые фермы существующих подемно-транспорных и строительно-дорожных машин, производится их анализ, определяются пути улучшения и усовершенствования с учетом современных тенденций развития.
Расчет крановых ферм рассчитывается по методу предельных состояний, что позволяет уделить внимание экономии металла и технологичности их изготовления (подразумевается выбор оптимальных геометрических размеров и рациональное проектирование узлов).

Содержание

Введение 3
1 Выбор геометрических параметров фермы 4
2 Исследование фермы на геометрическую неизменяемость 5
3 Аналитическое определение усилий в стержнях заданной панели 5
4 Построение линий влияния реакций опор и стержней заданной панели 8
5 Определение расчетных усилий в стержнях заданной панели от действия постоянной нагрузки и системы, связанных между собой подвижных сил. 12
6 Подбор сечений стержней фермы 16
7 Расчет числа заклепок 18
8 Расчет сварных оединений 20
9 Построение грузовой диаграммы Максвелла – Кремоны при невыгодном загружении фермы подвижной нагрузкой, а также единичных диаграмм. 22
10 Определение прогибов узлов ездового пояса фермы при невыгодном положении подвижной нагрузки и построение линии прогибов. 27

Заключение 28
Список используемых источников 29

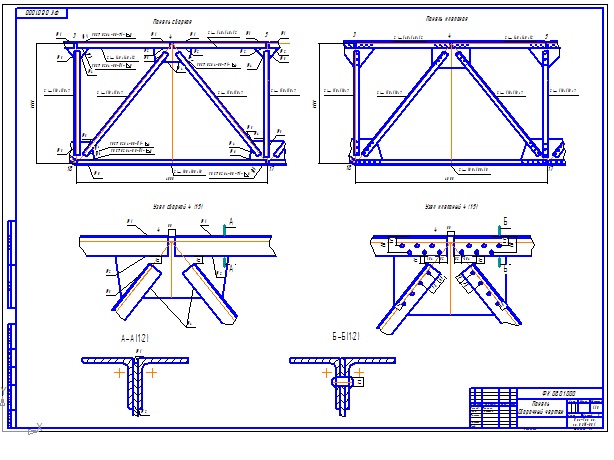

Состав: Рачет, Эпюры, ПЗ, Панель (СБ) Язык документа
