Схема планировочной организации АЗС

Кафедра строительных конструкций и материалов
Расчетно-графическая работа по дисциплине "Планировочная организация земельного участка"
На тему: "Схема планировочной организации АЗС"
2019

Схема колонок: 2х2+1
Параметры магазина: 18х27
Предусмотрено 5 видов топлива: АИ-92, АИ-92*, АИ-95, АИ-98, АИ-95*
На участке расположены: Магазин, Трансформаторная подстанция, Резервуары хранения ЖТ, Аварийные резервуары для ЖТ, Молниеприемник, Водозаборный узел, Площадка самообслуживания, АЦ ЖМТ, Хоз. бытовой сток, Локальное очистное сооружение ливневых стоков, Стела, Топливная колонка, ТБО

Содержание:
1. Ситуационный план
2. Схема планировочной организации ЗУ
3. Схема организации рельефа
4. План земельных масс
5. Проект организации дорожного движения
Прилагается градостроительный план земельного участка

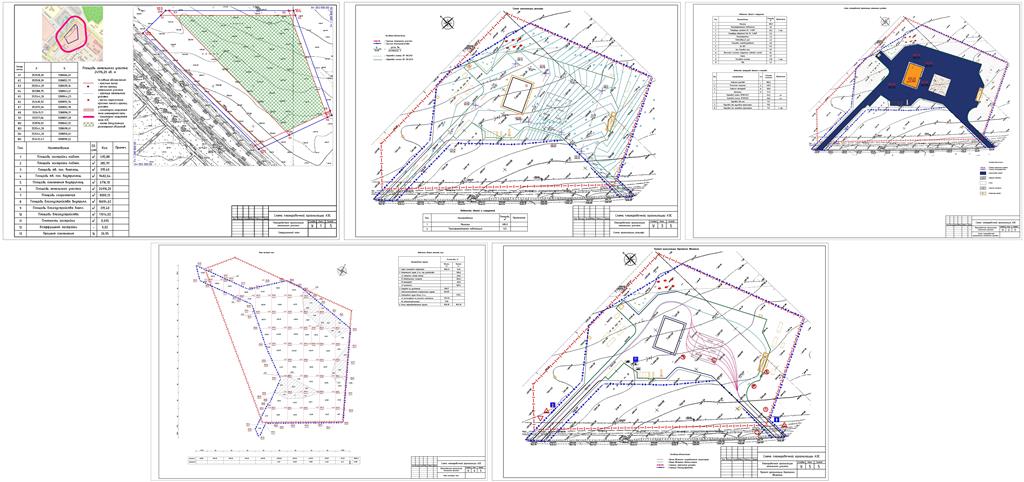

Состав: Ситуационный план, схема планировочной организации ЗУ, схема организации рельефа, план земельных масс, проект организации дорожного движения Язык документа

Софт: AutoCAD 2019

Файлы:

Каталог / Строительство / Схема планировочной организации АЗС

ГПЗУ.rtf
ПОЗУ.dwg
РГР\Вариант 16.jpg
Карты
РГР
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы.
