Лестница на монокосоуре высота - 3940 мм

173

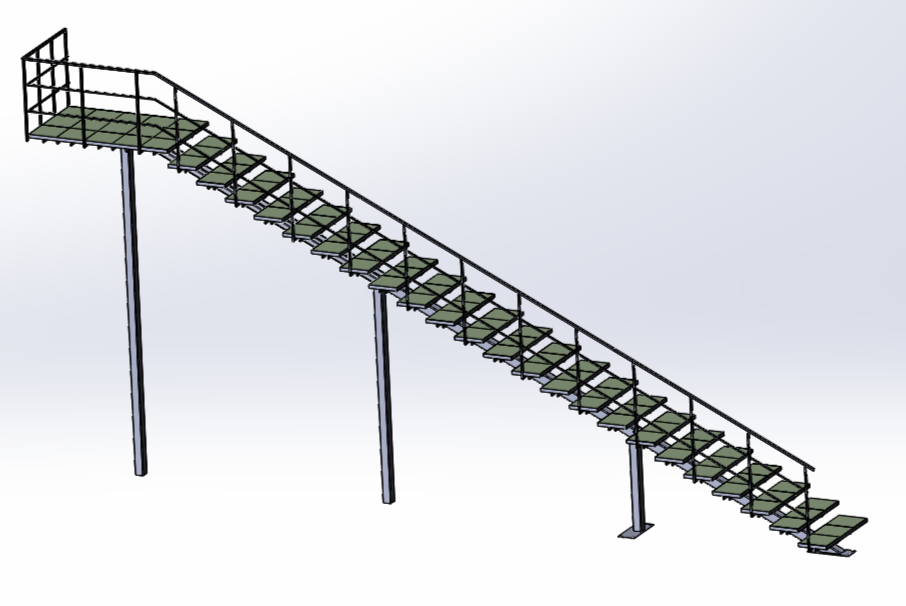

Лестница на монокосоуре, с площадкой. Габариты: высота - 3940 мм, длина общая - 9430 мм, ширина - 1012 мм, длина марша - 9030 мм, длина площадки 1680мм, угол - 25,5 град, ступеньки 1012*344 мм.
Каркас из профильной трубы, ступени под композитную плитку из уголка 40х40. То есть ступени и площадка - это по сути ниши для заполнения каким либо декоративным материалом (достаточной прочности естественно). Есть закладные для связки со стеной и фундаментом (с лазерной резки).

3D Модели из стандартного металлопроката Лестница. металлоконструкция монокосоур одна тетива ступени из плитки

Автор

Рустам

Дата

29.08.2023

Язык

Русский

Состав

3D Сборка в SolidWorks, DXF-файлы для лазерной резки, размеры эскизно в DWG и PDF.

Софт

SolidWorks 2015 Как открыть?

Содержимое архива

лестница на монокосоуре
- Детали
  - 15х15 нитка марша.SLDPRT
  - 15х15 нитка платформы поперечная.SLDPRT
  - 15х15 нитка платформы.SLDPRT
  - 15х15 периал-1.SLDPRT
  - 15х15 периал-2.SLDPRT
  - 15х15 периал-3.SLDPRT
  - 1й столб 100х100.SLDPRT
  - 1й столб 120х120.SLDPRT
  - 20х20 балясина вертикальная 850мм.SLDPRT
  - 20х20 балясина вертикальная.SLDPRT
  - 20х20 подступенник длинная сторона.SLDPRT
  - 20х20 подступенник края.SLDPRT
  - 20х20 подступенник ребра.SLDPRT
  - 25х25 периал платформ продоль.SLDPRT
  - 25х25 периал платформы попереч.SLDPRT
  - 25х25 периал-1.SLDPRT
  - 25х25 перилина вторая.SLDPRT
  - 25х25 перилина третья.SLDPRT
  - 2й столб 100х100.SLDPRT
  - 2й столб 120х120.SLDPRT
  - 30х30 периал-1.SLDPRT
  - 30х30 периал-2.SLDPRT
  - 30х30 периал-3.SLDPRT
  - 3й столб 100х100.SLDPRT
  - 3й столб 120х120.SLDPRT
  - 40х20 подступенник-2.SLDPRT
  - 40х20 поперечки платформы.SLDPRT
  - 40х20 продольные платформы.SLDPRT
  - Деталь1.SLDPRT
  - закладные уши.DXF
  - закладные уши.SLDPRT
  - Косоур под платформу.SLDPRT
  - Косоур-1.SLDPRT
  - Косоур-3я часть верхняя.SLDPRT
  - Косоур-3я часть нижняя.SLDPRT
  - Косоур-бОльшая часть.SLDPRT
  - Косоур-средняя часть.SLDPRT
  - косынка.DXF
  - косынка.DXF.fs.bmp
  - пенек ступеньки.SLDPRT
  - пенек-2.SLDPRT
  - площадка половая 500мм т=4мм.DXF
  - площадка половая т=4мм.DXF
  - площадка половая т=4мм.SLDPRT
  - уголок 40х40 короткий.SLDPRT
  - уголок 40х40 продольный платформы.SLDPRT
  - уголок длинный 40х40 платформа.SLDPRT
  - уголок длинный 40х40.SLDPRT
- Заглушки
  - заглушка на косой срез 40х20.SLDPRT
- камень
  - плитка.SLDPRT
  - Стена Лесенка.SLDPRT
  - фундамент лесенка.SLDPRT
- Лестница-2.dwg
- Лестница-2.pdf
- Сборки
  - верхняя сборка.SLDASM
  - Марш-1.SLDASM
  - Общая сборка Лестницы-2.SLDASM
  - Ступень сборка.SLDASM
- Смета Лестница АВ.xlsx
- эскиз ступеньки.SLDPRT
