Лестница на металлокаркасе, высота 2760мм, ширина марша 850мм, угол 40º.

Лестница одномаршевая, межэтажная, высота 2760мм, ширина марша 850мм, угол 40º. Ступени деревянные, металлокаркас - профильная труба 100х50х4 и стойки под ступени двух видов:
1) из листового металла 5мм, вырезан лазером с одним гибом;
2) из гнутой полосы 50х5мм;
Один из вариантов стоек ступеней в проекте находится в погашенном состоянии, их просто переключаем в дереве построения.

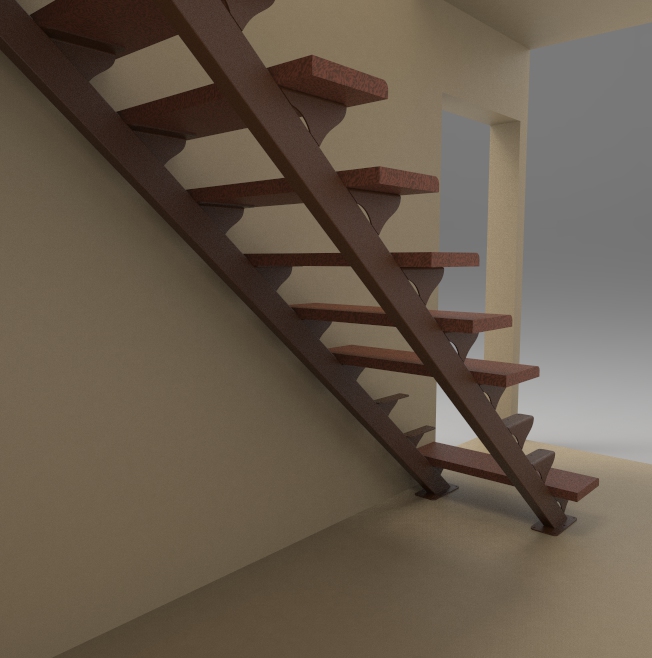

На предпросмотре вариант со стойками из листового металла.

Состав: 3D сборка Язык документа

Софт: SolidWorks 2014 SP5

Каталог / Строительство / Лестницы / Лестница на металлокаркасе, высота 2760мм, ширина марша 850мм, угол 40º.

Просмотр файлов
пластина.SLDPRT
полоса-стойка_ступени.SLDPRT
Сборка_лестница+стены.SLDASM
стены+пол+потолок.SLDPRT
стойка_001.SLDPRT
стойка_002.SLDPRT
ступень.SLDPRT
труба-косоур-100х
Renderings
