Лестница гусиный шаг. Высота подъема 2500мм, ширина марша 800, высота ступени 200мм.

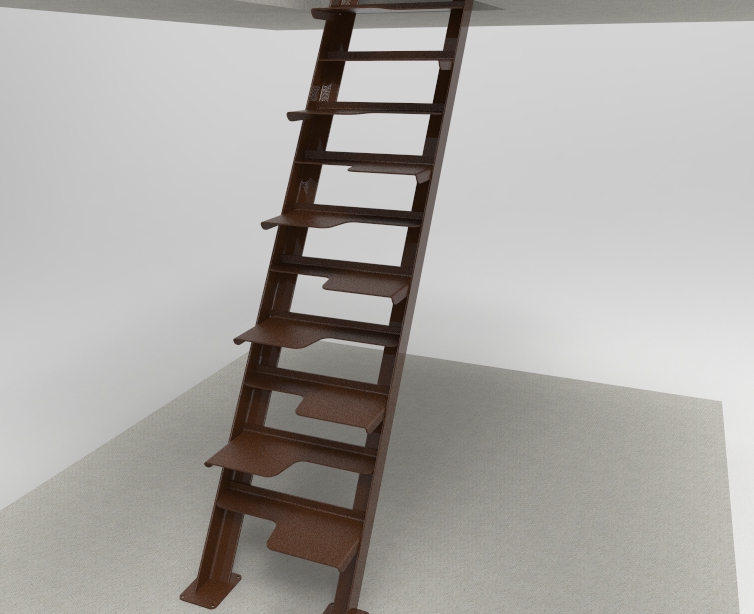

Металлическая лестница "гусиный шаг" в подвал (техническое помещение), с ограниченным пространством, где нет возможности установить полноценную лестницу.
Высота от пола до пола - 2500мм, ширина проема - 800мм, длина проема - 1700мм, толщина перекрытия - 400мм, высота ступени - 200мм, ширина марша - 600мм.
Несущий элемент лестницы - уголок 90х90 (6п.м), ступени вырезаны из листового металла 6мм с двумя сгибами. Масса деталей из листового металла -79,84кг.
Ступени из листового металла достаточно скользкие для подобной лесенки, поэтому надо либо использовать рифленый металл, либо покрывать не скользким покрытием.

Состав: 3D сборка, деталировка Язык документа

Софт: SolidWorks 2014 SP5

Файлы:

Каталог / Строительство / Лестницы / Лестница гусиный шаг. Высота подъема 2500мм, ширина марша 800, высота ступени 200мм.

фланец.SLDPRT
Тетива001.SLDPRT
Ступень002.SLDPRT
Ступень001.SLDPRT
Стена в подвале.SLDPRT
пол в полвале.SLDPRT
перекрытие.SLDPRT
Зеркально отразитьУголок
Сборка_лесенка_гусиный_шаг.SLDASM
картинки
