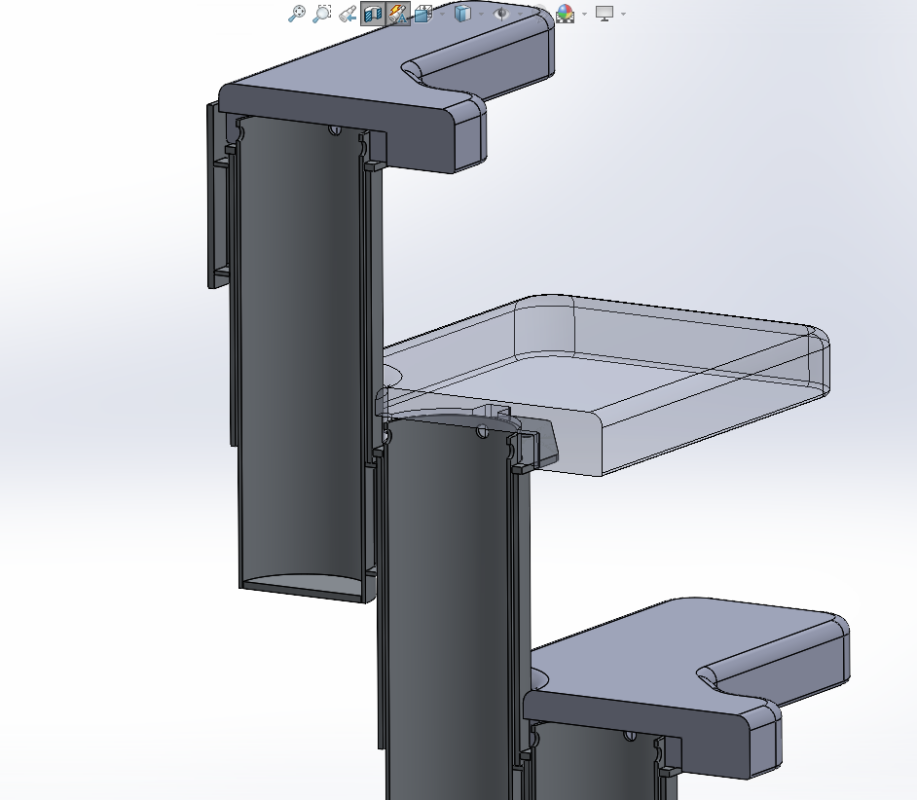

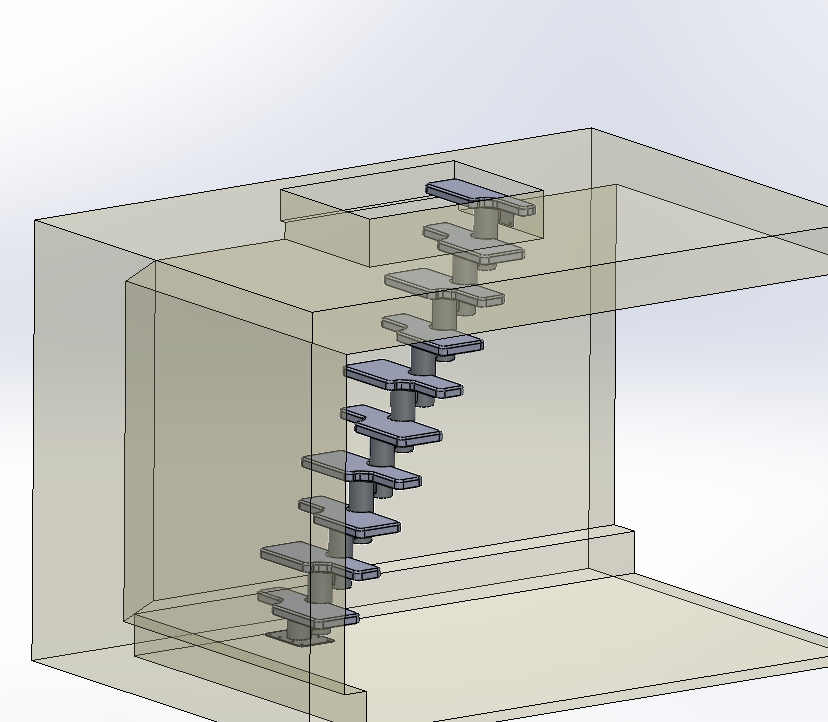

Лестница, которую можно установить если очень ограниченное пространство.
Это модульная конструкция лестницы, которую могут установить 2 человека без лишних помех.
ширина ступени 650мм
высота лестницы 2.000мм
метра ступеней 10 шт
- Главная -
- Чертежи -
- Строительство -
- Лестницы -
- Модельная лестница "Утиный шаг"
Модельная лестница "Утиный шаг"
0
1
93
0
0
50
Сообщить о проблеме
Автор
Arkadiy
Shipko
Дата
17.03.2025
Язык
Русский
Состав

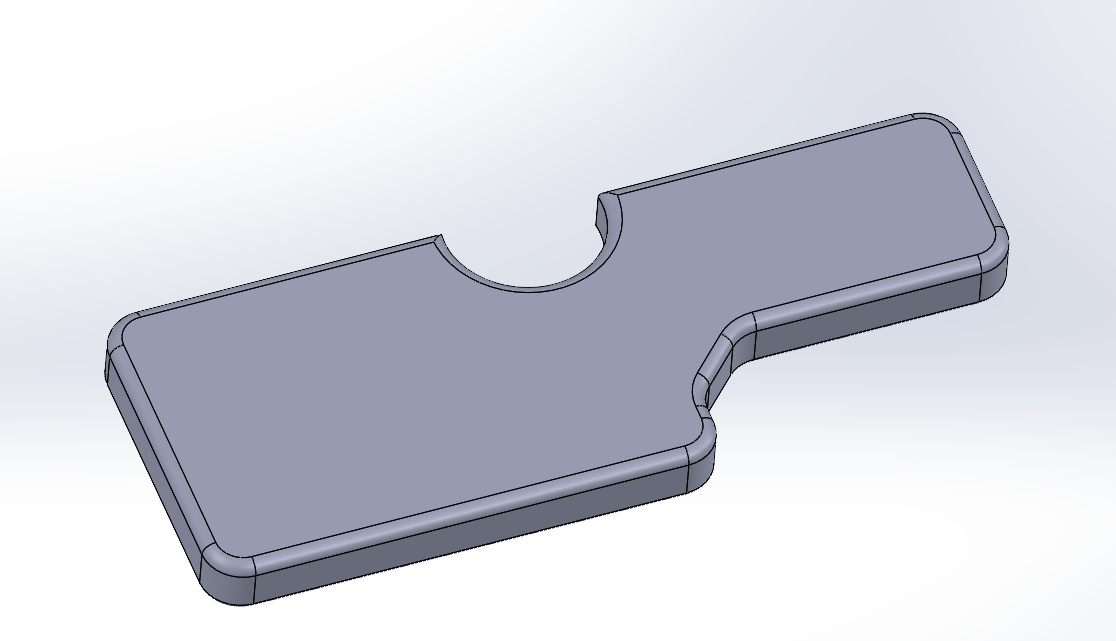

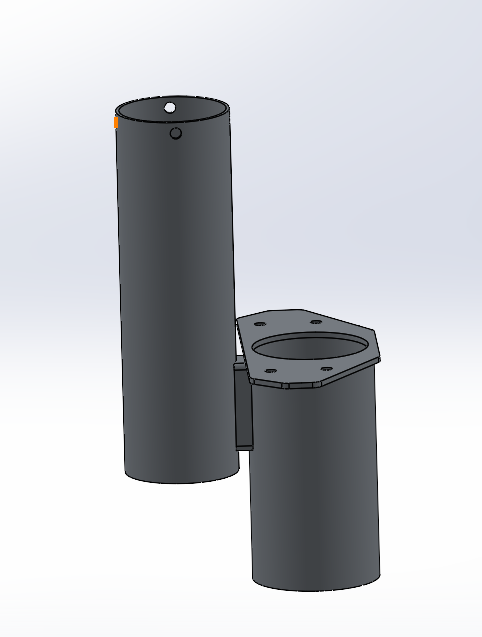

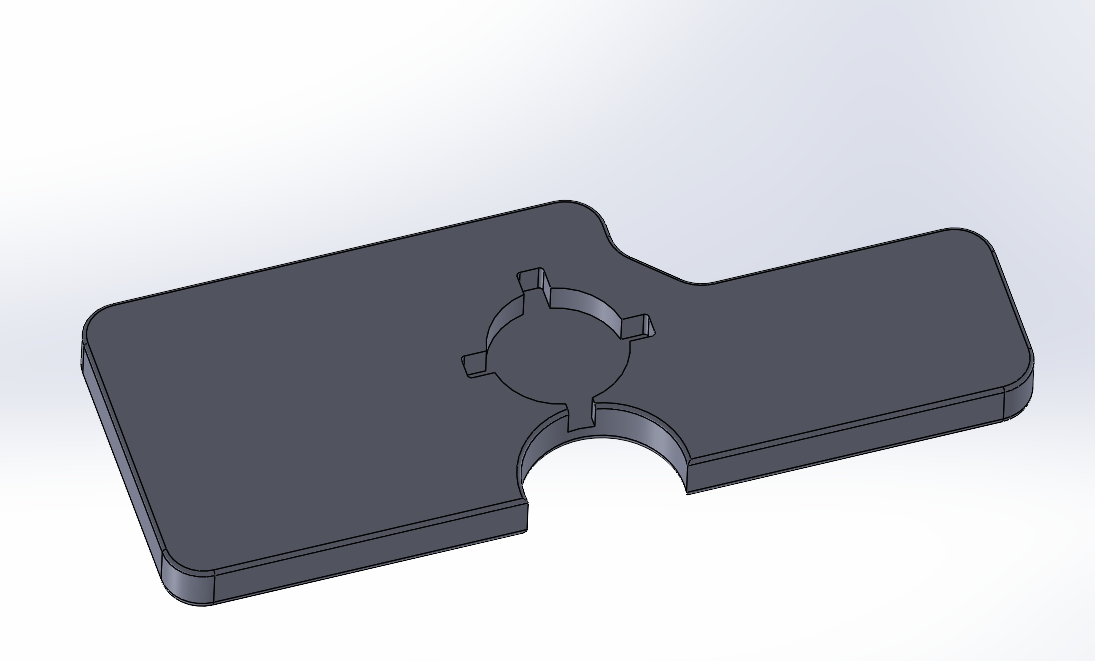

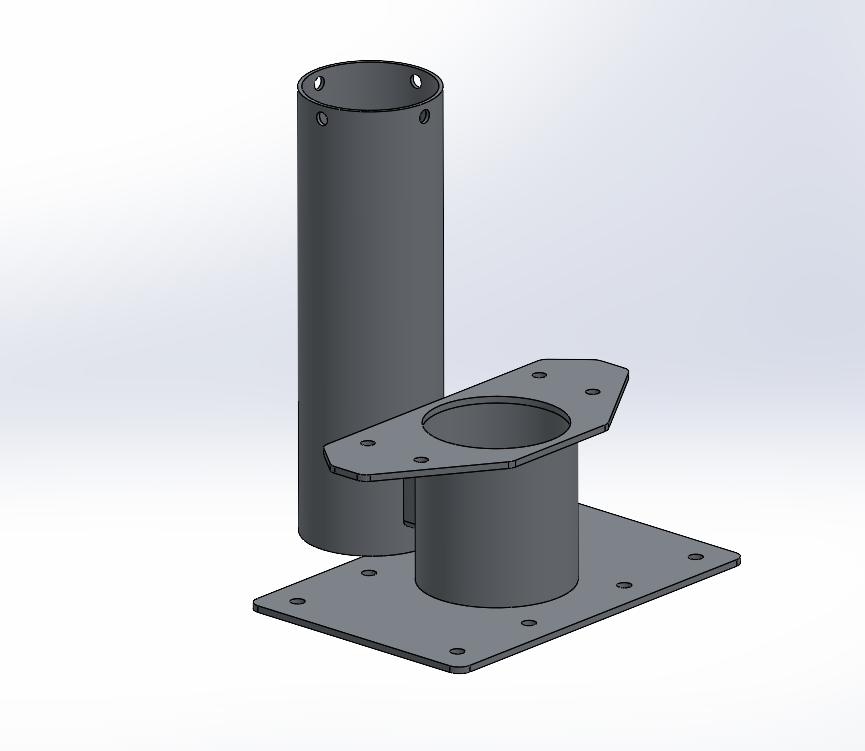

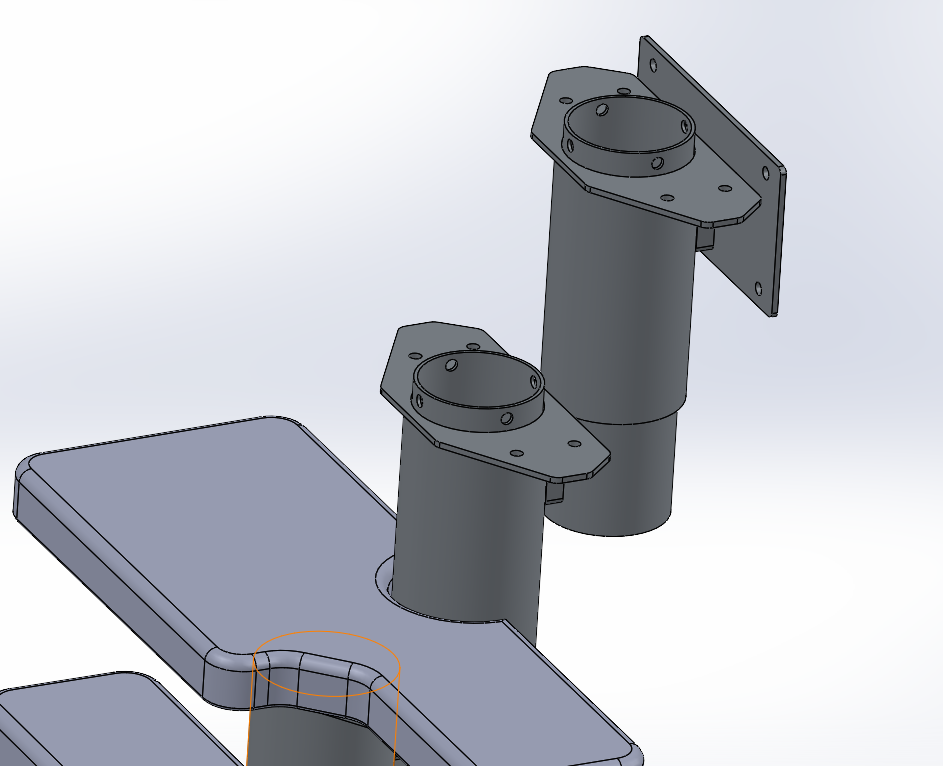

100 - ступень - СБ, 100.01 - основа ступеньки, 100.02 - большой кососур, 100.03 - внутрений кососур, 100.04 - заглушка ВК, 100.05 - проф труба косоур, 100.10 - ступень, 200 - верхняя ступень - СБ, 200.1 - верхний фланец, 300 - нижняя ступень - СБ, 300.1 - нижний фланец.
Софт
SolidWorks 24
Как открыть?
Отзывов пока нет
Содержимое архива
-
100 - ступень - Лист1.pdf
-
100 - ступень - СБ.pdf
-
100 - ступень.SLDASM
-
100 - ступень.SLDDRW
-
100.01 - основа ступеньки.pdf
-
100.01 - основа ступеньки.SLDDRW
-
100.01 - основа ступеньки.SLDPRT
-
100.02 - большой кососур.pdf
-
100.02 - большой кососур.SLDDRW
-
100.02 - большой кососур.SLDPRT
-
100.03 - внутрений кососур.pdf
-
100.03 - внутрений кососур.SLDDRW
-
100.03 - внутрений кососур.SLDPRT
-
100.04 - заглушка ВК.pdf
-
100.04 - заглушка ВК.SLDDRW
-
100.04 - заглушка ВК.SLDPRT
-
100.05 - проф труба косоур.pdf
-
100.05 - проф труба косоур.SLDDRW
-
100.05 - проф труба косоур.SLDPRT
-
100.10 - ступень.pdf
-
100.10 - ступень.SLDDRW
-
100.10 - ступень.SLDPRT
-
200 - верхняя ступень - СБ.pdf
-
200 - верхняя ступень.SLDASM
-
200 - верхняя ступень.SLDDRW
-

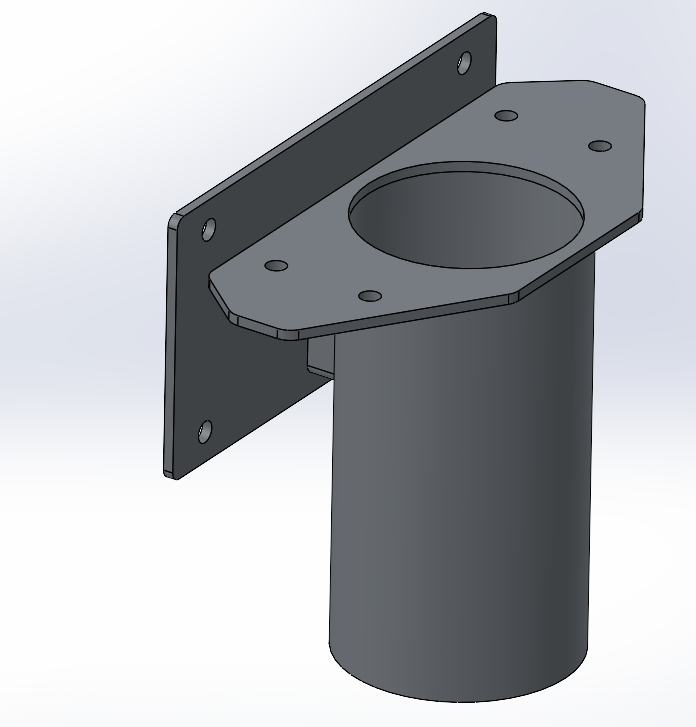

200.1 - верхний фланец.pdf
-
200.1 - верхний фланец.SLDDRW
-
200.1 - верхний фланец.SLDPRT
-
300 - нижняя ступень - СБ.pdf
-
300 - нижняя ступень.SLDASM
-
300 - нижняя ступень.SLDDRW
-
300.1 - нижний фланец.pdf
-
300.1 - нижний фланец.SLDDRW
-
300.1 - нижний фланец.SLDPRT
-
здание.SLDPRT
-
правочная сборка.SLDASM
-
сборка лестницы - СБ.pdf
-
сборка лестницы.SLDASM
-
сборка лестницы.SLDDRW
-
Сборка.SLDASM
