Каркас бархаюса с прямой крышей

Инженерное решение для деревянного каркасного дома в стиле барнхаус (коробка)

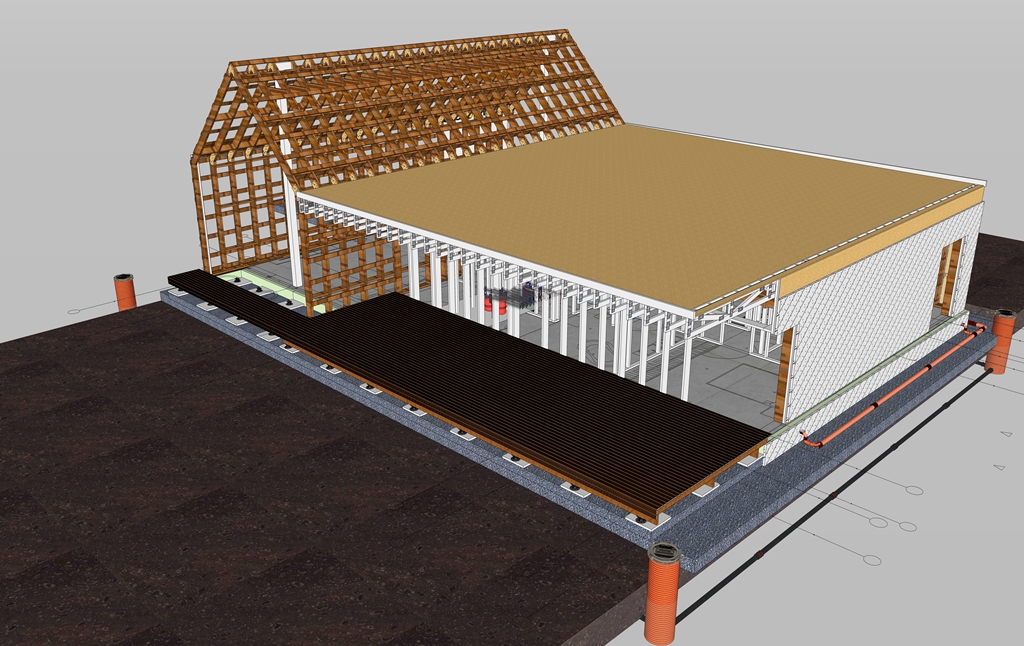

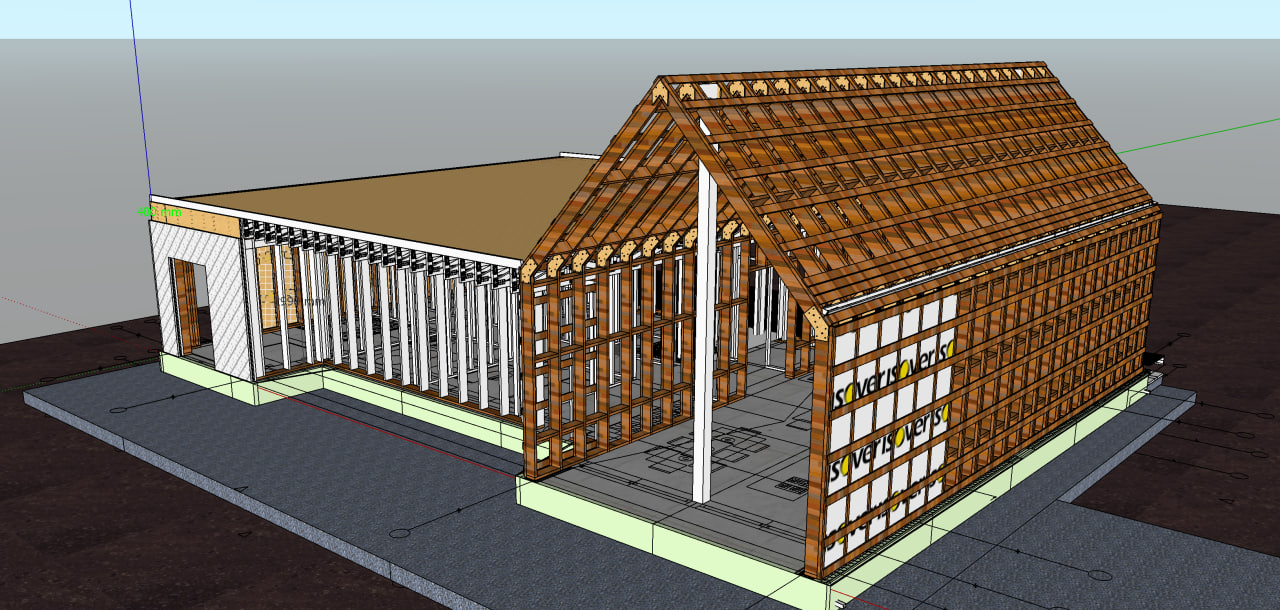

Проект представляет собой конструктивное решение деревянного каркасного жилого дома в стиле барнхаус с двускатной крышей и двусветным пространством в гостиной. 3D-модель разработана на основе архитектурного разреза и отражает реальные габариты здания, высотные отметки и состав ограждающих конструкций.

Габаритные размеры в плане

Общая длина здания по продольной оси — 17,20 м, включая:

левый блок — 3,20 м

центральная часть — 8,80 м

правый объём с двусветным пространством — 5,20 м

Ширина здания по разрезу — 6,0–6,6 м.
Отметка чистого пола принята за ±0,00.

Высотные отметки

отметка чистого пола: ±0,00

высота стандартных помещений: около +3,00 м

отметка перекрытия / низа кровли: +3,53 м

отметка конька кровли: +6,73 м

максимальная допустимая высота здания по ДП — до 9,0 м

Фундамент и полы

Фундамент — монолитная железобетонная плита по уплотнённому основанию.
Конструкция пола:

железобетонная плита 100 мм с системой тёплого пола

радонозащитная мембрана

теплоизоляция EPS 300 мм

песчано-щебёночная подготовка

геотекстиль

уплотнённый естественный грунт

Параметры фундамента уточняются по результатам инженерно-геологических изысканий.

Наружные стены (деревянный каркас)

Несущая конструкция наружных стен — деревянный каркас:

основной каркас из бруса 200×50 мм с заполнением минеральной ватой

дополнительный утепляющий каркас 50×50 мм

общая толщина утепления — до 250 мм

пароизоляция со стороны помещения

внутренняя обшивка: OSB 12 мм + ГКЛ 12 мм

внешняя обшивка: OSB 18 мм, ветрозащитная мембрана

вентилируемый зазор 22×45 мм

наружная отделка: фальцевая металлическая облицовка или деревянный фасад

Крыша

Крыша — двускатная, характерная для стиля барнхаус.
Конструкция:

стропильная система из доски 200×50 мм

утепление между стропилами — 250 мм

дополнительный внутренний каркас 45×45 мм

пароизоляционная мембрана

внутренняя отделка потолка — 2×ГКЛ 12,5 мм

кровельное покрытие — фальцевая кровля по обрешётке

Общее

Проект демонстрирует:

реальные габариты здания в плане

высотные отметки и пропорции

конструктив коробки деревянного дома (фундамент, стены, крыша)

3D-модель предназначена для визуализации, проработки конструктивных решений и дальнейшей разработки рабочей документации.
