Каркас одноэтажного промышленного здания

Санкт-Петербургский политехнический университет Петра Великого
Инженерно-строительный институт
Кафедра «Строительная механика и строительные конструкции»
Курсовой проект подисциплине «Конструкции из дерева и пластмассы»
Тема: «Каркас одноэтажного промышленного здания»
Санкт-петербург 2017

Настоящий проект каркаса одноэтажного деревянного здания разработан в соответствии с выданным заданием на проектирование и действующим СНиП. Проектируемое здание – одноэтажное, с несущим деревянным каркасом. Основу каркаса составляют последовательно расположенные с определенным шагом рамы, образованные двумя колоннами и ригелем, соединенные связями. Связи обеспечивают жесткость каркаса и геометрическую неизменяемость. В качестве ригеля используется сквозная конструкция – полигональная деревянная ферма. Колонны жестко заделаны в фундамент.
Исходные данные для проектирования следующие:
• Длина здания – 66 м
• Пролет здания – 16,8 м
• Тип строительной фермы – Полигональная
• Климатический район – 2
• группа конструкций по условиям эксплуатации – 2
• высота здания - 4 м.
Содержание:
Введение
1. Конструктивная схема здания
2. Расчет и конструирование кровли
3. Расчет и конструирование стропил
4. Расчет и конструирование прогона
5. Расчет и конструирование фермы
5.1 Определение нагрузок
5.2 Определение усилий в стержнях фермы
5.3 Подбор сечений элементов ферм
5.4 Промежуточные узлы фермы
5.5 Опорный узел на натяжных хомутах
5.6 Расчет и конструирование центральных узлов фермы, стыков поясов фермы
Список литературы

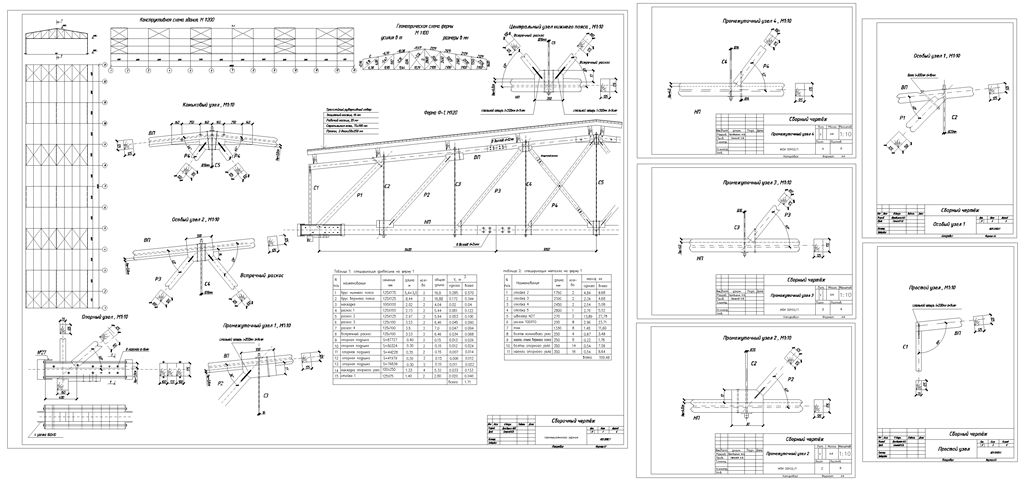

Состав: Сборочный чертеж промышленного здания, особый узел, промежуточный узел, простой узел Язык документа

Софт: AutoCAD 2016

Сайт: www

Каталог / Строительство / Конструкции из дерева и пластмасс / Каркас одноэтажного промышленного здания

Просмотр файлов
chertezhi.dwg
ДЕРЕВОпечать.docx
