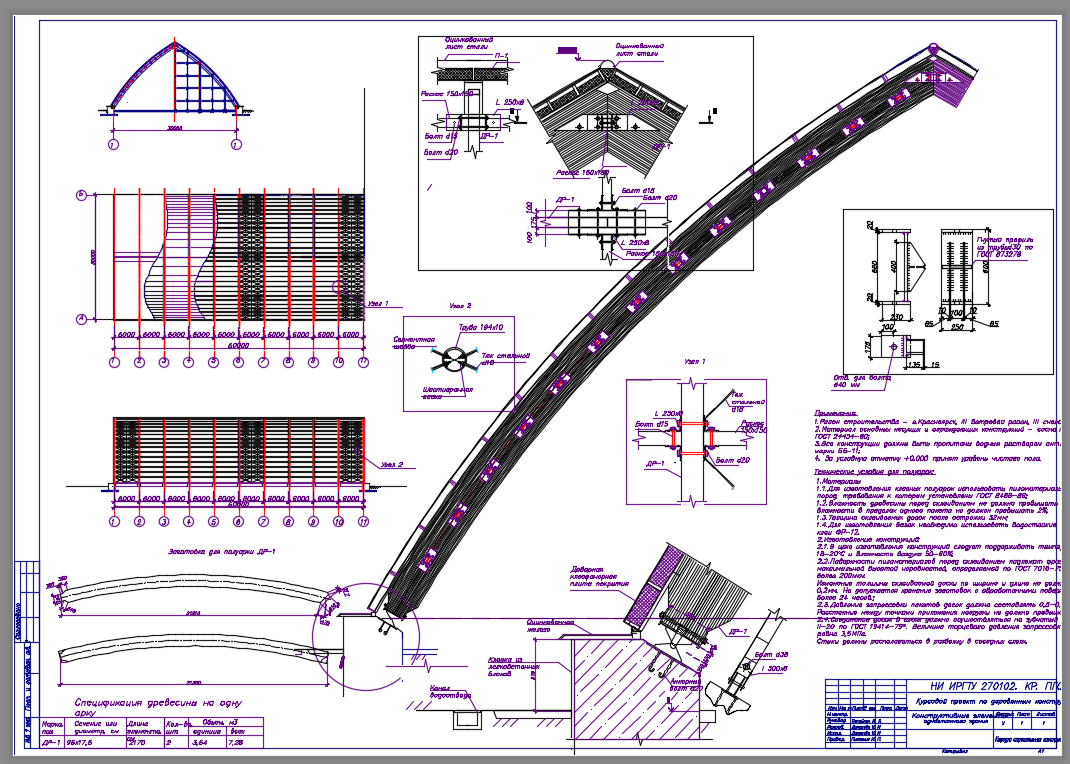

Проектирование дощато-клееной арки

ИрГТУ
Кафедра строительных материалов и изделий
Курсовой проект по дисциплине "Деревянные конструкции"
2012

L1=15 м.
L2=5 м.
H=5 м.
L=48 м.
Шаг несущих конструкций В=4,8 м
Характер теплового режима здания – холодное
Район строительства – г. Новосибирск
Проектируемое здание – «Спортивный зал»
Основная несущая конструкция – дощато-клееная арка

Содержание:

1. Исходные данные 3
2. Расчет настила 4
2.1. Статический расчет панели 4
2.2. Конструктивный расчет панели 5
3. Расчет трехшарнирной арки 7
3.1. Статический расчет 6
3.2. Расчет деревянных элементов арки 9
3.3. Расчет металлических частей арки 10
4. Расчет поперечной рамы с клееными стойками 11
4.1. Сбор нагрузок 11
4.2. Опорный узел 14
4.3. Расчет элементов базы колонны 15
5. Список литературы 16
