СГТУ им. Гагарина Ю.А.;
Кафедра: Строительные материалы, конструкции и технологии (СМКТ);
Дисциплина: "Деревянные конструкции и изделия из пластмасс";

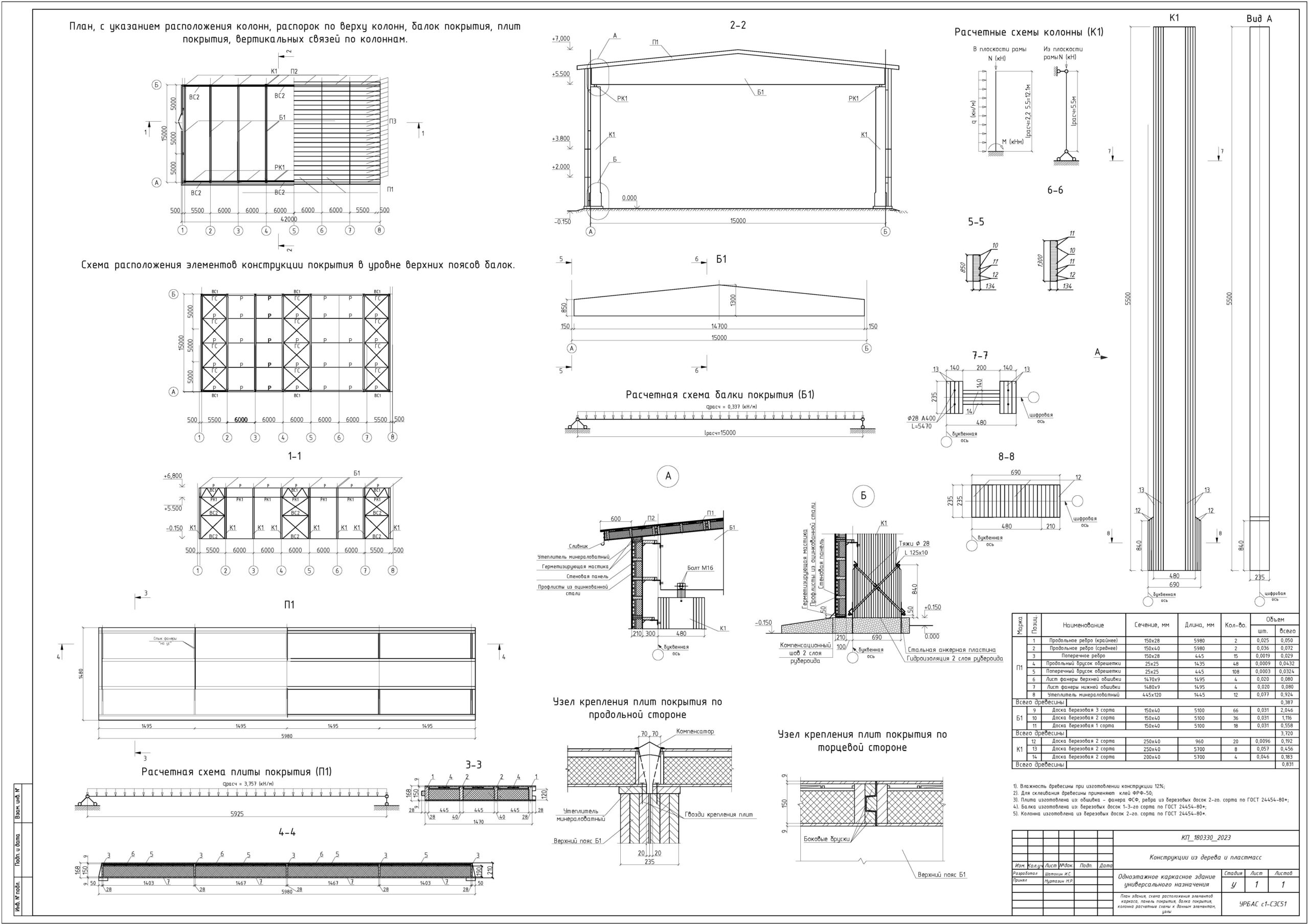

Тема: «Проектирование одноэтажного многофункционального здания с габаритами в плане 15х42 м с каркасом из деревянных конструкций типа: Б4, К4";
Саратов, 2023 г.
1 Район строительства Воронеж
2 Снеговой район по СП «Нагрузки и воздействия» III
3 Расчетное значение снеговой нагрузки, кПа 1,425
4 Ветровой район по СП «Нагрузки и воздействия» II
5 Нормативное значение ветровой нагрузки, кПа 0,3
6 Ширина здания (пролет), м 15
7 Шаг несущих конструкций, м 6
8 Длина здания, м 42
9 Высота до низа балки, м 5,5
10 Тип балки покрытия Б4
11 Тип колонны К4
12 Уклон кровли, % 15
13 Число слоев кровли 2
14 Порода древесины фанерных обшивок в панели Бер.
15 Толщина теплоизоляции, мм 120
16 Плотность утеплителя, кг/м3 50
17 Номинальная ширина плиты покрытия, м 1,5
Оглавление
ЗАДАНИЕ НА КУРСОВОЕ ПРОЕКТИРОВАНИЕ 2
ИСХОДНЫЕ ДАННЫЕ 3
1. КОНСТРУИРОВАНИЕ И РАСЧЕТ КЛЕЕФАНЕРНЫХ ПЛИТ ПОКРЫТИЯ 5
1.1. Компоновка конструктивной схемы здания 5
1.2. Конструирование и расчёт клеефанерной плиты покрытия 5
1.3 Сбор нагрузок 5
1.3.1. Постоянные нагрузки 5
1.3.2. Временные нагрузки 6
1.4 Определение расчетных усилий 7
1.5 Определение геометрических характеристик сечения 8
2. Конструирование и расчет клеефанерной балки двускатная прямоугольного сечения 10
2.1 Конструирование балок и компоновка сечения 10
2.2 Сбор нагрузок 10
2.3 Определение расчетных усилий 11
2.4 Проверка прочности и деформативности балок 12
2.4.1 Проверка прочности по нормальным напряжениям 12
2.4.2 Проверка устойчивости плоской формы деформирования 12
2.4.3 Проверка скалывающих напряжений 13
2.4.4 Проверка на прогиб от нормативной нагрузки 13
3. Конструирование клеянной колонны, двутаврового сечения, армированная металлом 13
3.1 Предварительный подбор сечения колонны 13
3.2 Армирование колонны 14
3.3 Определение нагрузок на колонну 14
3.4 Определение усилий в колонне 15
3.5 Проверка колонны на прочность в плоскости рамы 16
3.6 Расчет колонны на устойчивость плоской формы деформирования 17
3.7 Расчет колонны на устойчивость из плоскости деформирования 18
4. Конструирование и расчет узла защемления колонны в фундаменте 18
4.1 Расчет узла защемления колонны в фундаменте 18
Список использованной литературы. 20
