Производственное здание с клеедощатыми арками стрельчатого очертания

Белорусский национальный технический университет
Кафедра «Металлические и деревянные конструкции»
Курсовая по дисциплине «Конструкции из дерева и пластмасс»
На тему "Производственное здание»"
Минск 2021

Исходные данные:
Согласно заданию на проектирование несущими конструкциями произ-водственного здания являются клеедощатые арки стрельчатого очертания
l=56м - пролет арки;
f=33м - стрела подъема арки.
конфигурация здания в плане — прямоугольное;
количество пролетов — 3;
пролет здания — 5+56+5м;
шаг стропильных конструкций — 5,8м;
длина здания — 82м;
ограждающие конструкции — холодные;
несущая стропильная конструкция — стрельчатая арка;
материал конструкций — сосна.

В курсовом проекте произведен расчет деревянных конструкций дере-вянного производственного здания. Определены расчетные и нормативные нагрузки на покрытие и поперечную раму здания.
Выполнен расчет покрытия из волнистых стеклопластиковых листов. Подобрано сечение прогона покрытия с проверкой на прочность и прогиб. Скомпоновано сечение трехшарнирной клеедощатой арки стрельчатого очерта-ния, которое обеспечивает прочность арки и общую устойчивость. Осуществле-на компоновка и расчет опорного и конькового узлов стрельчатой арки. Подо-брано сечение стойки фахверка с проверкой на прочность и устойчивость
Определены технико-экономические показатели разработанных кон-струкций.

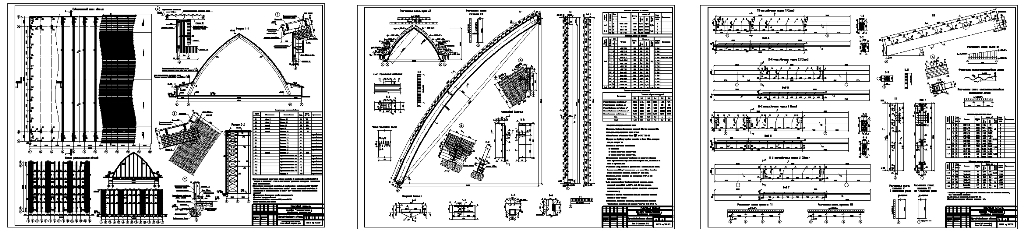

Перечень графического материала: 3 листа формата А1.

Содержание
Введение
1 Выбор и компоновка элементов здания с определением размеров
2 Определение нагрузок на конструкции
2.1 Снеговая нагрузка
2.2 Ветровая нагрузка
3 Стеклопластиковый волнистый лист
3.1 Определение характеристик волнистого листа и сбор нагрузок
3.2 Расчет стеклопластикового волнистого листа
4 Прогоны покрытия
4.1 Расчет прогонов пристройки
4.2 Расчет прогонов покрытия арки
5 Клеедощатая балка пристройки
6 Стойка пристройки
7 Стрельчатая арка
7.1 Сбор нагрузок
7.2 Статический расчет арки
7.3 Подбор сечения арки
7.4 Расчет опорного узла
7.5 Расчет конькового узла
8 Стойка фахверка
8.1 Предварительный подбор сечения и определение нагрузок на стойку фахверка
8.2 Расчет стойки фахверка
8.3 Расчет опорного узла стойки фахверка
Список использованной литературы
Приложение:
Усилия статически неопределимой системы
