Конструкции каркаса производственного здания

Саратовский государственный технический университет имени Гагарина Ю.А.
Кафедра: « Промышленное и гражданское строительство »
Курсовой проект по дисциплине «Металлические конструкции, включая сварку»
На тему: «Одноэтажное промышленное здание с металлическим каркасом»
Саратов 2014

В данном проекте запроектирован стальной каркас одноэтажного промышленного здания, оборудованного двумя мостовыми кранами.

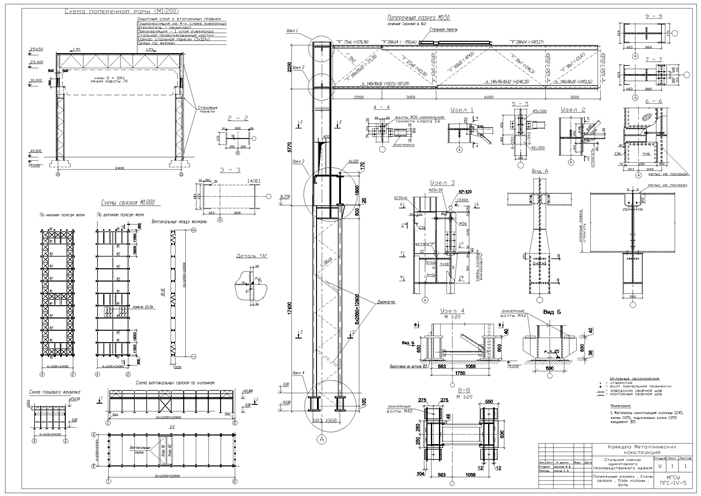

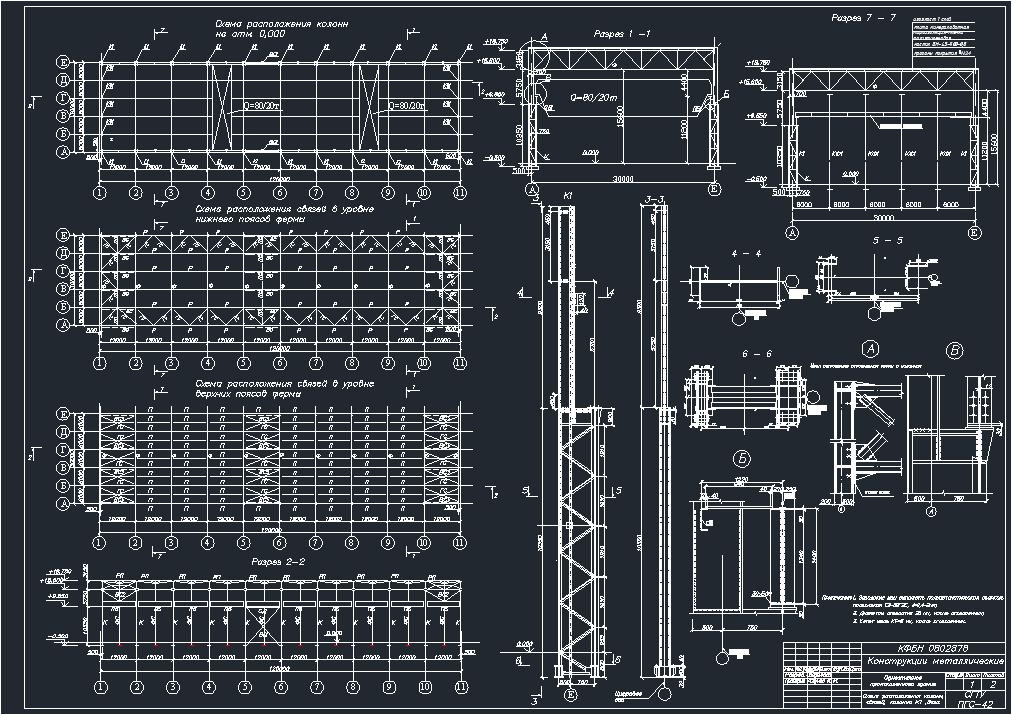

Графическая часть содержит схему расположения колонн, связей; колонна К1 ,база и отправочную марку фермы Ф - 1.
Курсовой проект содержит 2 листа формата А1, 43 страницы пояснительной записки, содержащей 18 рисунков, 8 таблиц и 16 источников.
Характеристика здания:
Пролет здания – 30 м
Длина здания – 120 м
Шаг колонн – 12 м
Полезная высота – 15,6 м
Грузоподъемность крана – Q = 80/20
Режим работы крана - 6К
Район строительства – Тюмень
Температурно-влажностный режим – отапливаемое здание
Кровля – прогоны и профнастил
Покрытие – фермы из уголков

Характеристика крана 80/20, 6К:

пролет моста крана Lкр=28 м;
тип кранового рельса – КР – 120 ;
нагрузка на колесо крана: р*= 411 кН,
р*1= 420 кН;
масса, т: тележки – 39 ,
крана – 126;
размеры, мм: А2=4600,
А3=900,
В=9600,
В2=400,
Н=4000.
