Балтийский государственный технический университет им. Д.Ф. Устинова
Кафедра двигательные установки летательных аппаратов
Курсовой проект по дисциплине "Камеры ЖРД"
На тему: "Модернизация камеры РД-107"
Санкт-Петербург 2018
Исходные данные:
Тяга в пустоте - 1МН
Давление на срезе сопел основных КС - 0,06 МПа
Время в полете - 150 с
Двигатель аналог РД-107
Топливная пара О2+РГ-1

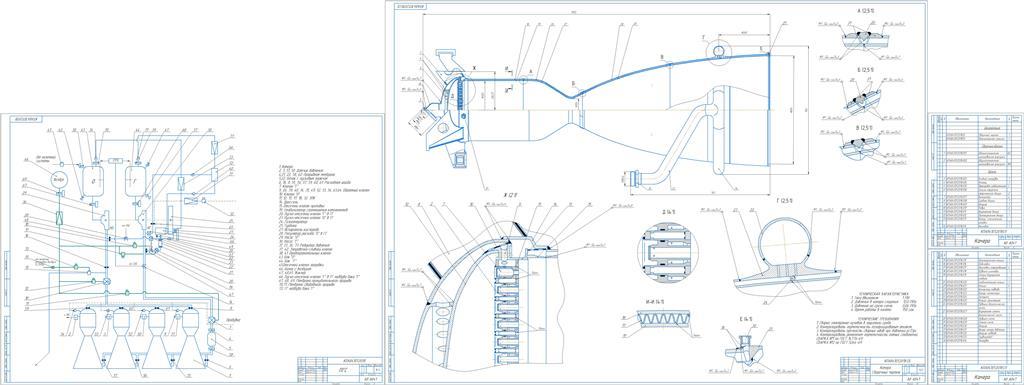

Графическая часть содержит сборочный чертеж камеры, схему ПГС, спецификацию камеры
Оглавление
1. Исходные данные на проектирование и их анализ 3
1.1 Исходные данные на проектирование 3
1.2 Анализ данных 3
1.3 Физико-химические, энергетические, эксплуатационные
и экологические характеристики топливных компонентов и топлива
в целом 4
2. Пневмогидравлическая схема РД 4
2.1 Описание ПГС 9
2.1.1 Запуск двигателя 9
2.1.2 Работа двигателя на основном режиме 11
2.1.3 Останов двигателя 11
3. Энергетический расчет 12
3.1 Выбор типа генераторного газа обоснование «RT» 12
3.2 Выбор соотношения компонентов в камере 12
3.3 Математическая модель расчета 14
4. Проектирование камеры 22
4.1 Исходные данные для проектирования камеры 22
4.2 Определение объёма и характерных размеров камеры сгорания 22
4.3 Проектирование форсуночной головки 23
4.3.1 Выбор и обоснование способа смешения, типа форсунок, расчёт характеристик форсунок 23
4.3.2 Расчет центробежной форсунки 25
4.3.2.1 Расчет внешней форсунки окислителя 25
4.3.2.2 Расчет внутренней форсунки горючего 27
4.3.2.3 Расчет форсунки горючего малого расхода 31
4.3.3 Расчет пристеночного слоя 34
4.3.4 Расчет соотношения компонентов по сечению камеры 35
4.4.1 Профилирование дозвуковой части 36
4.4.2 Профилирование сверхзвуковой части 37
4.5 Расчёт системы охлаждения камеры 38
4.5.1 Исходные данные для расчета охлаждения 38
4.6 Поверочный расчёт камеры на прочность 49
4.7 Расчёт дроссельной и высотной характеристик камеры 50
5. Сводная таблица полученных при проектировании основных параметров двигателя и камеры 51
6. Выводы по проделанной работе 52
7. Список используемой литературы 55
