Камера сгорания ЖРД с тягой 150тс на топливной паре НДМГ-АТ

0
13
1239
24
0
80

Балтийский государственный технический университет "Военмех"
Кафедра К1 "Двигатели и энергетические установки летательных аппаратов"
Курсовой проект по дисциплине "Проектирование камер сгорания жидкостных ракетных двигателей"
На тему: "Проектирование камеры сгорания"
Санкт-Петербург 2013

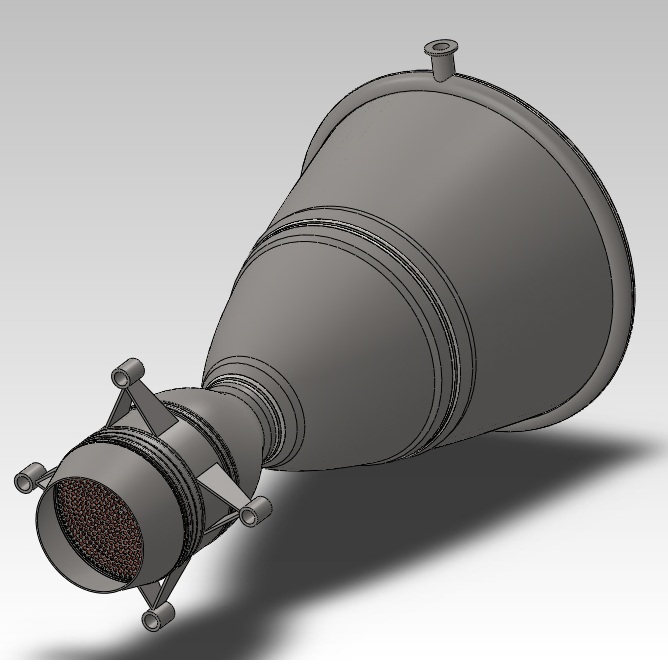

В данном проекте рассматривается камера сгорания жидкостного ракетного двигателя тягой 150 тс на компонентах азотный тетраоксид - несимметричный диметилгидразин. Произведён балансовый расчёт схемы питания двигателя, проведено профилирование сопла, выполнен расчёт охлаждения камеры сгорания. Курсовой проект содержит трёхмерную модель камеры сгорания, 33 страницы пояснительной записки, расчётные файлы в программе Маткад.

Содержание:
Задание 3
Характеристика топливной пары 3
Пневмогидравлическая схема двигателя 10
Балансовый расчёт 15
Расчёт охлаждения 31

Задание:
Спроектировать камеру сгорания ЖРД с тягой 150 тс, работающий на топливной паре НДМГ-АТ, с давлением в КС 150 атм. Краткая характеристика топливной пары, причины применения в данном РД. Достоинства и недостатки. Влияние свойств компонентов на схему.
Требования к жидкому топливу РД делятся на три основные группы:
1. Требования с точки зрения термогазодинамики, т. е. требования как к источнику энергии.
2. Требования к топливу как веществу, используемому для охлаждения двигателя.
3. Эксплуатационные.
Все три требования часто вступают в противоречие друг с другом.
С точки зрения термогазодинамики ЖРД:
- Для получения максимального Iуд необходимо, что бы молекулярная масса продуктов сгорания была минимальной, максимальным было удельное теплосодержание;
- Иметь максимальную плотность, особенно на первых ступенях. Это требование, очевидно, не согласуется со стремлением к минимальной молекулярной массе;
- Иметь наибольшее значение газовой постоянной, что обеспечит наибольшую скорость истечения газов из сопла;
- Иметь умеренную температуру сгорания, не более 4000-4500 К, что обеспечит надежность работы конструкции камеры;
- Иметь наименьший период задержки воспламенения, что обеспечит плавный и надежный запуск двигателя;
- Обеспечивать наибольшую скорость сгорания, что сокращает время пребывания компонента в камере и уменьшает объём и вес камеры.
Со второй точки зрения топливо и его компоненты должны обладать:
- Значительной скрытой теплотой парообразования. При более высокой скрытой теплоте охлаждающая жидкость закипит при более высокой температуре и будет способна отнять от стенок большее количество тепла;
- Наименьшей возможной вязкостью, так как при высокой вязкости резко возрастают гидравлические сопротивления и давление в насосах, что приводит к увеличению веса ТНА;
- Высокой удельной теплоемкостью, при этом единица веса жидкости поглощает наибольшее количество тепла;
- Наибольшей температурой кипения для большей надежности охлаждения без вскипания жидкости в охлаждающем тракте;
- Высокой теплопроводностью, т. е. жидкость будет лучше пропускать и распределять по объёму тепловые потоки;
- Наименьшим коэффициентом поверхностного натяжения, что способствует лучшему растеканию жидкости по охлаждающему тракту и исключает возможность образования паровых пузырей, вызывающих местные перегревы и точечные прогары стенок камеры;
- Высокой химической стойкостью против разложения при высокой температуре в охлаждающем тракте, что обеспечивает надежности охлаждения жидкостями с одинаковыми физическими свойствами.
Но тут приходится искать компромисс.
- хотя бы один компонент должен иметь хорошие свойства как охладителя. Это необходимо потому, что надо же чем то охлаждать КС;
- желательно, что бы один из компонентов топлива был хорошим рабочим телом для турбины ТНА;
- большое значение имеет давление насыщенных паров (давление при котором жидкость начинает кипеть при данной температуре). Этот параметр сильно влияет на разработку насосов и вес баков;
- минимальная агрессивность к КМ ЖРД. В противном случае приходится принимать специальные меры для защиты конструкции от топлива;
- самовоспламеняемость компонентов иногда нужна, иногда вредна.
С точки зрения эксплуатации:
- минимальная токсичность, как самого топлива, так и продуктов сгорания, в противном случае требуется специальная подготовка обслуживающего персонала и постоянный контроль за поведением компонентов;
- низкая температура застывания, что гарантирует жидкофазное состояние топлива в системах хранения, питания и транспортировки;
- высокая химическая нейтральность по отношению к КМ систем хранения на складе, систем питания двигателя на ракете, обеспечивающей отсутствие коррозии металлов;
- топливо должно быть химически стабильным при хранении, в случае изменения внешних условий и при различных видах внешнего воздействия;
- желательно, что бы хранение и заправка топлива не вызывали особых проблем;
- минимальная взрывоопасность и пожароопасность топлива;
- минимальная стоимость и освоенная технология производства.
Как видите требований много и зачастую противоречивых. Задача выбора оптимального топлива не всегда проста.


Сообщить о проблеме
Автор
user-avatar Krasovskiy
Дата
10.09.2020
Язык
Русский
Состав
Вид общий (ВО), Завеса, Коллектор, Кольцо, 3D Сборка, ПЗ
Софт
SolidWorks 2011 + КОМПАС-3D Как открыть?
Отзывов пока нет
Для учебных целей
Задать вопрос
Содержимое архива
      • icon-1.1 Кольцо переходное от стенки к огневому днищу.SLDPRT 1.1 Кольцо переходное от стенки к огневому днищу.SLDPRT
      • icon-1.3 КОЛЬЦО СИЛОВОЕ.SLDPRT 1.3 КОЛЬЦО СИЛОВОЕ.SLDPRT
      • icon-1.4 ГАЗОВОД.SLDPRT 1.4 ГАЗОВОД.SLDPRT
      • icon-1.5 КОЛЬЦО СОЕДИНИТЕЛЬНОЕ.SLDPRT 1.5 КОЛЬЦО СОЕДИНИТЕЛЬНОЕ.SLDPRT
      • icon-1.6 ДНИЩЕ ОГНЕВОЕ.SLDPRT 1.6 ДНИЩЕ ОГНЕВОЕ.SLDPRT
      • icon-1.7 ДНИЩЕ СРЕДНЕЕ.SLDPRT 1.7 ДНИЩЕ СРЕДНЕЕ.SLDPRT
      • icon-Разбиение под форсунки.SLDPRT Разбиение под форсунки.SLDPRT
      • icon-Резервная копия  форсунка однокомпонентная.SLDPRT Резервная копия форсунка однокомпонентная.SLDPRT
      • icon-ШОВ СВАРНОЙ1.SLDPRT ШОВ СВАРНОЙ1.SLDPRT
      • icon-ШОВ СВАРНОЙ2.SLDPRT ШОВ СВАРНОЙ2.SLDPRT
      • icon-газожидкостная втулка.SLDPRT газожидкостная втулка.SLDPRT
      • icon-газожидкостная втулка чертеж.SLDDRW газожидкостная втулка чертеж.SLDDRW
      • icon-форсунка однокомпонентная.SLDPRT форсунка однокомпонентная.SLDPRT
          • icon-1. СМЕСИТЕЛЬ.SLDPRT 1. СМЕСИТЕЛЬ.SLDPRT
          • icon-2. КОЛЬЦО ПЕРЕХОДНОЕ.SLDPRT 2. КОЛЬЦО ПЕРЕХОДНОЕ.SLDPRT
          • icon-2. ПОЯС ЗАВЕСЫ.SLDASM 2. ПОЯС ЗАВЕСЫ.SLDASM
          • icon-Резервная копия  2. КОЛЬЦО ПЕРЕХОДНОЕ.SLDPRT Резервная копия 2. КОЛЬЦО ПЕРЕХОДНОЕ.SLDPRT
          • icon-Резервная копия  2. ПОЯС ЗАВЕСЫ.SLDASM Резервная копия 2. ПОЯС ЗАВЕСЫ.SLDASM
          • icon-2.1.2.1 КОЛЬЦО.SLDPRT 2.1.2.1 КОЛЬЦО.SLDPRT
          • icon-2.1.2.2 КОЛЬЦО2.SLDPRT 2.1.2.2 КОЛЬЦО2.SLDPRT
          • icon-Резервная копия  2.1.2.2 КОЛЬЦО2.SLDPRT Резервная копия 2.1.2.2 КОЛЬЦО2.SLDPRT
          • icon-заготовка под огневую рубашку.SLDPRT заготовка под огневую рубашку.SLDPRT
        • icon-2.2.1 КОЛЬЦО.SLDPRT 2.2.1 КОЛЬЦО.SLDPRT
        • icon-2.2.2 КОЛЬЦО СОЕДИНИТЕЛЬНОЕ.SLDPRT 2.2.2 КОЛЬЦО СОЕДИНИТЕЛЬНОЕ.SLDPRT
        • icon-2.2.3 КОЛЬЦО СОЕДИНИТЕЛЬНОЕ НАД ЗАВЕСОЙ.SLDPRT 2.2.3 КОЛЬЦО СОЕДИНИТЕЛЬНОЕ НАД ЗАВЕСОЙ.SLDPRT
        • icon-2.2.4 ОБЕЧАЙКА.SLDPRT 2.2.4 ОБЕЧАЙКА.SLDPRT
        • icon-Резервная копия  2.2.3 КОЛЬЦО СОЕДИНИТЕЛЬНОЕ НАД ЗАВЕСОЙ.SLDPRT Резервная копия 2.2.3 КОЛЬЦО СОЕДИНИТЕЛЬНОЕ НАД ЗАВЕСОЙ.SLDPRT
        • icon-Резервная копия  2.2.4 ОБЕЧАЙКА.SLDPRT Резервная копия 2.2.4 ОБЕЧАЙКА.SLDPRT
        • icon-ШОВ СВАРНОЙ3.SLDPRT ШОВ СВАРНОЙ3.SLDPRT
        • icon-заготовка под силовую рубашку.SLDPRT заготовка под силовую рубашку.SLDPRT
        • icon-3.1.1 ДОЗВУКОВАЯ ЧАСТЬ СОПЛА.SLDPRT 3.1.1 ДОЗВУКОВАЯ ЧАСТЬ СОПЛА.SLDPRT
        • icon-3.1.2 СОПЛО.SLDPRT 3.1.2 СОПЛО.SLDPRT
        • icon-3.1.3 СОПЛО-НАДСТАВКА.SLDPRT 3.1.3 СОПЛО-НАДСТАВКА.SLDPRT
        • icon-3.1.4 КОЛЬЦО СОЕДИНИТЕЛЬНОЕ.SLDPRT 3.1.4 КОЛЬЦО СОЕДИНИТЕЛЬНОЕ.SLDPRT
        • icon-Резервная копия  3.1.4 КОЛЬЦО СОЕДИНИТЕЛЬНОЕ.SLDPRT Резервная копия 3.1.4 КОЛЬЦО СОЕДИНИТЕЛЬНОЕ.SLDPRT
        • icon-заготовка под огневую рубашку.SLDPRT заготовка под огневую рубашку.SLDPRT
        • icon-3.2.1 ДОЗВУКОВАЯ ЧАСТЬ.SLDPRT 3.2.1 ДОЗВУКОВАЯ ЧАСТЬ.SLDPRT
        • icon-3.2.2 СОПЛО.SLDPRT 3.2.2 СОПЛО.SLDPRT
        • icon-3.2.3 КОЛЬЦО СОЕДИНИТЕЛЬНОЕ1.SLDPRT 3.2.3 КОЛЬЦО СОЕДИНИТЕЛЬНОЕ1.SLDPRT
        • icon-3.2.4 СОПЛО-НАДСТАВКА.SLDPRT 3.2.4 СОПЛО-НАДСТАВКА.SLDPRT
        • icon-3.2.5 КОЛЬЦО СОЕДИНИТЕЛЬНОЕ2.SLDPRT 3.2.5 КОЛЬЦО СОЕДИНИТЕЛЬНОЕ2.SLDPRT
        • icon-Резервная копия  3.2.5 КОЛЬЦО СОЕДИНИТЕЛЬНОЕ2.SLDPRT Резервная копия 3.2.5 КОЛЬЦО СОЕДИНИТЕЛЬНОЕ2.SLDPRT
        • icon-Резервная копия  ШОВ СВАРНОЙ5.SLDPRT Резервная копия ШОВ СВАРНОЙ5.SLDPRT
        • icon-ШОВ СВАРНОЙ 4.SLDPRT ШОВ СВАРНОЙ 4.SLDPRT
        • icon-ШОВ СВАРНОЙ5.SLDPRT ШОВ СВАРНОЙ5.SLDPRT
        • icon-заготовка под силовую рубашку.SLDPRT заготовка под силовую рубашку.SLDPRT
        • icon-3.3 КОЛЛЕКТОР.SLDASM 3.3 КОЛЛЕКТОР.SLDASM
        • icon-3.3.1.1 ПОЛУКОЛЬЦО КОЛЛЕКТОРА1.SLDPRT 3.3.1.1 ПОЛУКОЛЬЦО КОЛЛЕКТОРА1.SLDPRT
        • icon-3.3.1.2 ПОЛУКОЛЬЦО КОЛЛЕКТОРА2.SLDPRT 3.3.1.2 ПОЛУКОЛЬЦО КОЛЛЕКТОРА2.SLDPRT
        • icon-3.3.1.3 ШТУЦЕР.SLDPRT 3.3.1.3 ШТУЦЕР.SLDPRT
        • icon-ШОВ СВАРНОЙ6.SLDPRT ШОВ СВАРНОЙ6.SLDPRT
      • icon-1.1 КОЛЬЦО ПЕРЕХОДНОЕ.SLDPRT 1.1 КОЛЬЦО ПЕРЕХОДНОЕ.SLDPRT
      • icon-Завеса.cdw Завеса.cdw
      • icon-Камера.cdw Камера.cdw
      • icon-Колектор.cdw Колектор.cdw
      • icon-Соединительное кольцо 2.cdw Соединительное кольцо 2.cdw
      • icon-Соед кольцо 1.cdw Соед кольцо 1.cdw
      • icon-Штуцер.cdw Штуцер.cdw
    • icon-Камера.cdw Камера.cdw
    • icon-ЛАПА.SLDPRT ЛАПА.SLDPRT
    • icon-СБОРКА ОКОНЧАТЕЛЬНАЯ1.SLDASM СБОРКА ОКОНЧАТЕЛЬНАЯ1.SLDASM
    • icon-СБОРКА ОКОНЧАТЕЛЬНАЯ ЧЕРТЁЖ.SLDDRW СБОРКА ОКОНЧАТЕЛЬНАЯ ЧЕРТЁЖ.SLDDRW
    • icon-Список чертежей.doc Список чертежей.doc
  • icon-1.1 терморасчёт.rez 1.1 терморасчёт.rez
  • icon-1.2 баланс по камере.xmcd 1.2 баланс по камере.xmcd
  • icon-2.1 газодинамический профиль.xmcd 2.1 газодинамический профиль.xmcd
  • icon-2.2 газодинамика вспомогательный.xmcd 2.2 газодинамика вспомогательный.xmcd
  • icon-2.3 газодинамический профиль окончательный2.xmcd 2.3 газодинамический профиль окончательный2.xmcd
  • icon-3. расчёт охлаждения.xmcd 3. расчёт охлаждения.xmcd
  • icon-4. расчёт гидравлики опыт.xmcd 4. расчёт гидравлики опыт.xmcd
  • icon-5. проверка на прочность.xmcd 5. проверка на прочность.xmcd
  • icon-6. форсуночная головка.xmcd 6. форсуночная головка.xmcd
  • icon-7.1 расчёт газожидкостной форсунки.xmcd 7.1 расчёт газожидкостной форсунки.xmcd
  • icon-7.2 расчёт однокомпонентной форсунки.xmcd 7.2 расчёт однокомпонентной форсунки.xmcd
  • icon-9. дроссельная и высотная характеристики.xmcd 9. дроссельная и высотная характеристики.xmcd
  • icon-Балтийский государственный технический университет им.doc Балтийский государственный технический университет им.doc
