Уфимский государственный авиационный технический университет им.Серго Орджонокидзе
Кафедра Авиационных двигателей
Курсовой проект по дисциплине "Проектирование вертолетов"

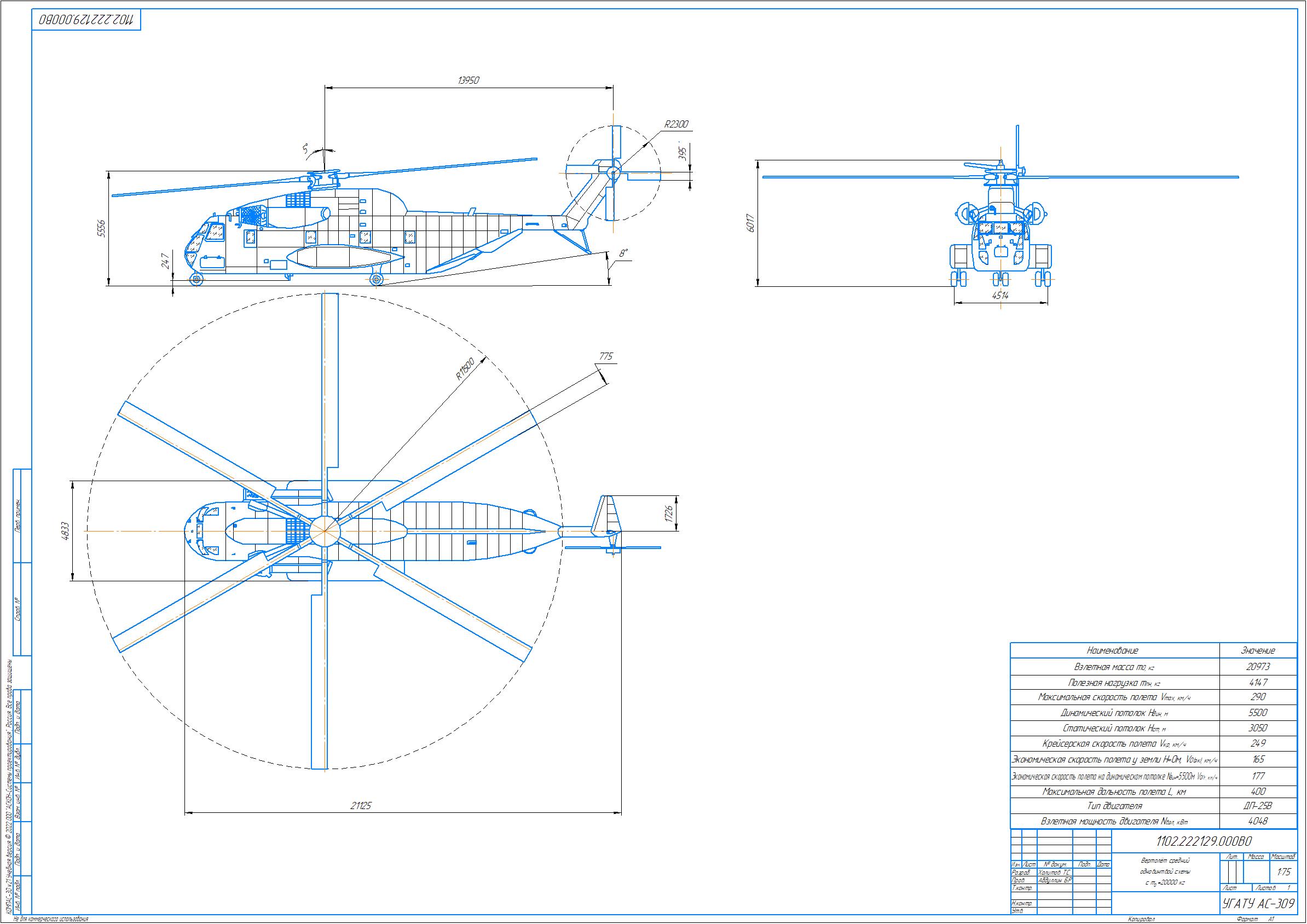

На тему: "Вертолет средний m=20000 кг."
Проектирование вертолета представляет собой процесс разработки технической документации, определяющей летно-технические характеристики, его аэродинамическую компоновку и конструктивно-силовую схему, а также конструкцию основных узлов и агрегатов и компоновку основных систем вертолета.
Содержание 3
1 Анализ и формирование исходных данных для расчета 4
2 Расчет массы полезной нагрузки вертолёта 6
3 Расчет параметров несущего винта вертолета 7
3.1 Радиус несущего винта вертолёта 7
3.2 Определение окружной скорости несущего винта 8
3.3 Расчет экономической скорости у земли и на динамическом потолке 9
3.4 Вычисление коэффициента заполнения несущего винта 10
4 Расчет мощности двигательной установки вертолета 12
4.1 Расчёт удельной мощности при висении на статическом потолке 12
4.3 Расчет удельной мощности в полете на динамическом потолке с экономической скоростью 13
4.4 Расчет удельной мощности в полете у земли на экономической скорости в случае отказа одного двигателя при взлете 14
4.5 Расчет удельных приведенных мощностей для различных случаев полета 14
4.5.1 Удельная приведённая мощность при висении на статическом потолке рассчитывается как: 14
4.6 Выбор двигателя 17
5 Расчет массы топлива 18
6 Определение массы узлов и агрегатов вертолета 20
6.1 Расчет массы лопастей несущего винта 20
6.2 Расчет массы втулки несущего винта 20
6.3 Расчет массы системы управления 21
6.4 Масса колонки управления 22
6.5 Масса главного редуктора 23
6.6 Расчёт массы элементов трансмиссии 23
6.7 Расчет массы двигательной установки вертолета 24
6.8 Расчет массы фюзеляжа, оборудования и шасси вертолета 25
6.9 Расчет взлетной массы вертолета второго приближения 27
7 Сводные результаты проектировочного расчета вертолета 28
8 Описание компоновки вертолета 29
Заключение 32
Список использованных литературы 33
