Уфимский Государственный Авиационный Технический Университет
Кафедра авиационных двигателей
Курсовой проект по дисциплине "Проектирование вертолетов"
На тему: "проектирование среднего одновинтового вертолета"
Уфа 2016
Проектируемый объект – средний вертолет одновинтовой схемы с максимальной взлетной массой 8000 кг.
Исходные данные:
Экипаж 2 человека
Диаметр несущего винта 14,7 м
Максимальная взлетная масса 8000 кг
Масса пустого 4680 кг
Дальность полета 890 км
Статический потолок 3150 м
Динамический потолок 5300 м
Максимальная скорость 5300 км/ч
Содержание
1 Проектировочный расчет среднего вертолета
1.1 Разработка тактико-технических требований
2 Расчет массы полезной нагрузки вертолета
3 Расчет параметров несущего винта вертолета
3.1 Радиус несущего винта
3.2 Определение окружной скорости несущего винта
3.3 Расчет экономической скорости у земли и на динамическом потолке
3.4 Вычисление коэффициента заполнения несущего винта
4 Расчет мощности двигательной установки вертолета
4.1 Расчет удельной мощности при висении на статическом потолке
4.2 Расчет удельной мощности в горизонтальном полете на максимальной скорости
4.3 Расчет удельной мощности в полете на динамическом потолке с экономической скоростью
4.4 Расчет удельной мощности в полете у земли на экономической скорости в случае отказа одного двигателя на взлете
4.5 Расчет удельных приведенных мощностей для различных случаев полета
4.6 Выбор двигателей
5 Расчет массы топлива
6 Определение массы узлов и агрегатов вертолета
6.1 Расчет массы лопастей несущего винта
6.2 Расчет массы втулки несущего винта
6.3 Расчет массы системы управления
6.4 Расчет массы главного редуктора
6.5 Расчет массы узлов привода рулевого винта
6.6 Расчет массы и основных размеров рулевого винта
6.7 Расчет массы двигательной установки
6.8 Расчет массы фюзеляжа, оперения, оборудования и шасси вертолета
6.8 Расчет взлетной массы вертолета второго приближения
7 Сводные результаты проектировочного расчета вертолета
8 Описание компоновки вертолета
Список литературы

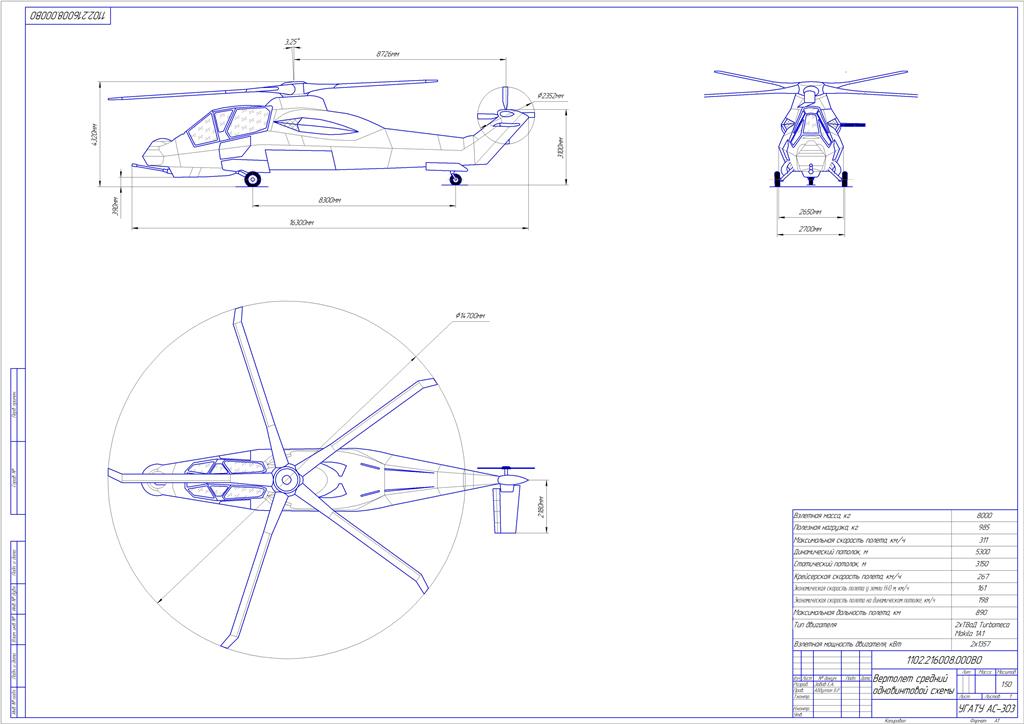

Графическая часть содержит чертеж вертолета
