Разработать технологический процесс сборки соплового аппарата турбины высокого давления двигателя Д-436

Запорожский авиационный колледж им.О.Г,Ивченко
Специальность авиационных двигателей
Курсовой проект по дисциплине "Производство авиационных двигателей"
На тему: "Разработать технологический процесс сборки соплового аппарата турбины высокого давления двигателя Д-436"
Запорожье 2015

Исходные данные Ступень турбины Д-436
В данной работе рассматривается статорная часть ступени высокого давления турбины Д-436, которая происходит расширения газа при котором потенциальная энергия сжатого горячего газа преобразуется в кинетическую, поэтому его давление и температура уменьшаются а скорость потока увеличивается. Сопловой аппарат расположен непосредственно за камерой сгоранием.

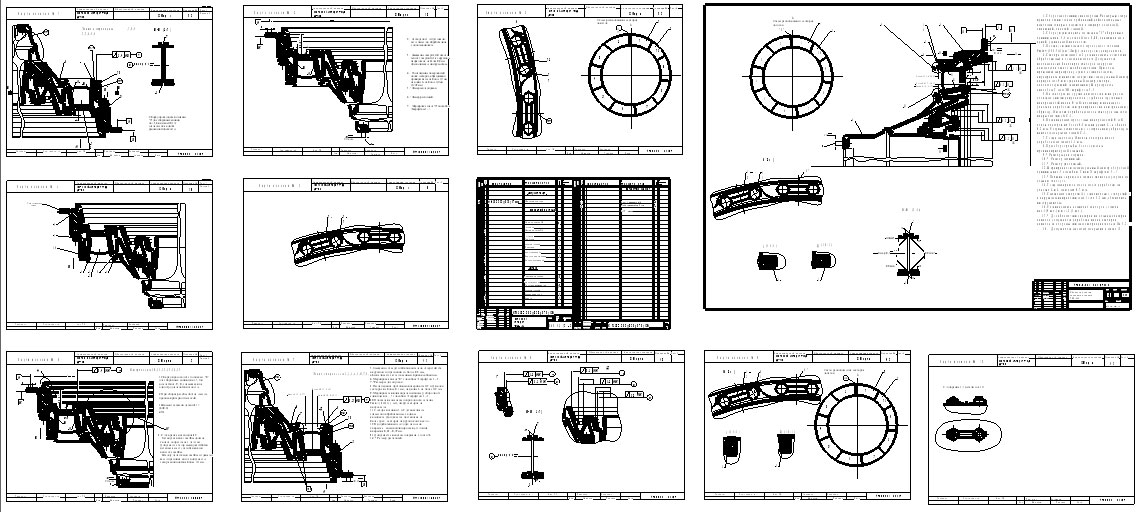

Графическая часть содержит сборочный чертеж СА Д-436, а также эскизы к 3-м операциям, схема сборки СА Комплектовочная карта, Маршрутная карта.

СОДЕРЖАНИЕ

Задание
Реферат___________________________________________________________с.5
Введение__________________________________________________________с.6
1 Исходные данные для проектирования
1.1 Техническое описание сборочной единицы______________________с.7
1.2 Технические условия на сборку узла___________________________ с.8
1.3 Оценка технологичности сборочной единицы и ее деталей_________с.9
2 Технологическая часть
2.1 Анализ базового варианта технологического процесса сборки узла_с.14
2.2 Выбор и обоснование метода сборки узла______________________с.15
2.3 Разработка и обоснование технологической схемы сборки узла____с.21
2.4 Разработка технологического процесса сборки узла______________с.21
2.5 Нормирование операций технологического процесса сборки узла__с.25
Вывод___________________________________________________________с.28
Перечень ссылок__________________________________________________с.39
