Разработка технологического процесса изготовления и сборки стабилизатора самолёта МиГ-31

1
23
3310
50
1
100

Нижегородский государственный технический университет им. Р. Е. Алексеева
Кафедра морской и авиационной техники
Курсовой проект по дисциплине "Технология производства самолета"
На тему: « Разработка технологического процесса изготовления и сборки стабилизатора самолёта МиГ-31»
Нижний Новгород 2017

Исходные данные: общие характеристики самолёта: длина передней кромки стабилизатора L1=4320м, длина задней кромки стабилизатора L2=2600.
В данной работе рассматривается: пояснительная записка в которой даётся описание самолёта, описание стабилизатора, из какого материала состоит стабилизатор, какими соединениями собирается стабилизатор, с помощью каких инструментов собирается и т. п.

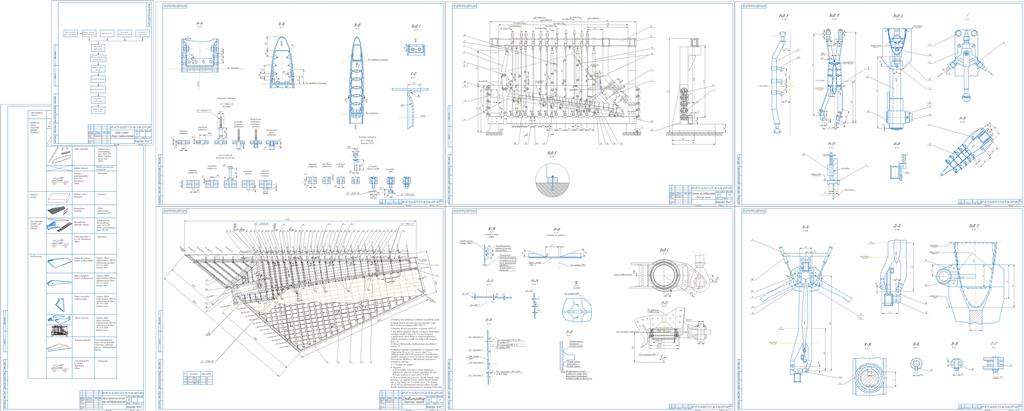

Графическая часть содержит конструктивно-силовую схему стабилизатора с дополнительными чертежами сечений стабилизатора, стапель общей сборки стабилизатора с дополнительными чертежами сечений стапеля, лист технологической последовательности.
Содержание
Введение…………………………………………………………………….......................5
1. Техническое описание объекта производства и постановка
задачи…………..………………………………………………………………………6
1.1 Конструктивно-технологический анализ и описание
конструкции агрегата……………………………………………….....................7
1.2 Анализ технических условий на изготовление агрегата по
точности сборки, взаимозаменяемости…………………………………………..9
1.3 Выбор и обоснование метода сборки агрегата………………………..........…..10
2. Проработка конструкции агрегата на технологичность…………………….…….12
2.1 Определение качественных и количественных показателей
технологичности конструкции агрегата…………………………………..........12
2.2 Разработка предложений по повышению технологичности
агрегата……………………………………………………………………….......14
2.3 Разработка технических требований к состоянию поставки
агрегата на общую сборку…………………………………………....................14
3. Состав, характеристика и обоснование применения в
проекте агрегата конструкционных авиационных материалов…….......................18
4. Состав, характеристика и обоснование применения в проекте агрегата
технологических процессов………………………………………………………...20
4.1 Характеристика технических средств по выполнению новых
соединений: применяемое оборудование, инструменты,
оснастка, режимы выполнения технологических операций…….....................20
4.2 Определение потребного технологического оборудования,
специальных инструментов, оснастки, средств технического
контроля качества изготовления……………………………………….............25
5. Выбор и обоснование нового варианта технологического процесса
сборки агрегата. Разработка схемы сборки агрегата………………………………31
5.1 Разработка более совершенного технологического процесса
сборки агрегата и его оснащения……………………………………………….31
5.2 Разработка технических условий на поставку входящих в
агрегата сборочных единиц, деталей и покупных
комплектующих изделий………………………………………………………..35
5.3 Разработка схемы сборки агрегата……………………………………………...37
6. Проектирование стапеля (приспособления) сборки агрегата………………..........38
6.1. Разработка технического задания на проектирование стапеля
сборки…………………………………………………………………………….38
6.2. Разработка эскизного проекта сборочного стапеля
(приспособления)…………………………………………………………..........39
6.3 Разработка рабочих чертежей на общесборочный стапель………...................41
Заключение……………………………………………………………………………...42
Список использованной литературы…………………………………………………..43
Приложения……………………………………………………………………………..44


Сообщить о проблеме
Автор
user-avatar Aleksey Kondor
Дата
20.12.2017
Язык
Русский
Состав
Стабилизатор (СБ), Стапель (СБ) Технологическая схема сборки стабилизатора (ТС), ПЗ
Софт
КОМПАС-3D 16 Как открыть?
Отзывов пока нет
Задать вопрос
Содержимое архива
  • Стапель А1 (3).cdw
  • гибка.doc
  • клёпка.doc
  • KE гибка.doc
  • механка.doc
  • стабилизатор А1 (1).cdw
  • ТП стабилизатора.doc
  • стабилизатор А1 (3).cdw
  • ПЗ.docx
  • ЛТП.cdw
  • KE механка.doc
  • Стапель А1 (2).cdw
  • стабилизатор А1 (2).cdw
  • схема сборки стабилизатора.cdw
  • спецификация сборки стапеля.doc
  • Стапель А1 (1).cdw
  • KE клёпка.doc
  • спецификация сборки стабилизатора.doc
