ВРБ ТСБ нервюры №15 крыла самалета типа АН-72 и изготовление серьги штампованием

НАУ им. Н.Е.Жуковского кафедра технологии самолетостроения, ВРБ,ТСБ нервюры №15 крыла самалета типа АН-72 и изг серьги шт-ой, 2008

Аннотация

Данная работа содержит следующие разделы:

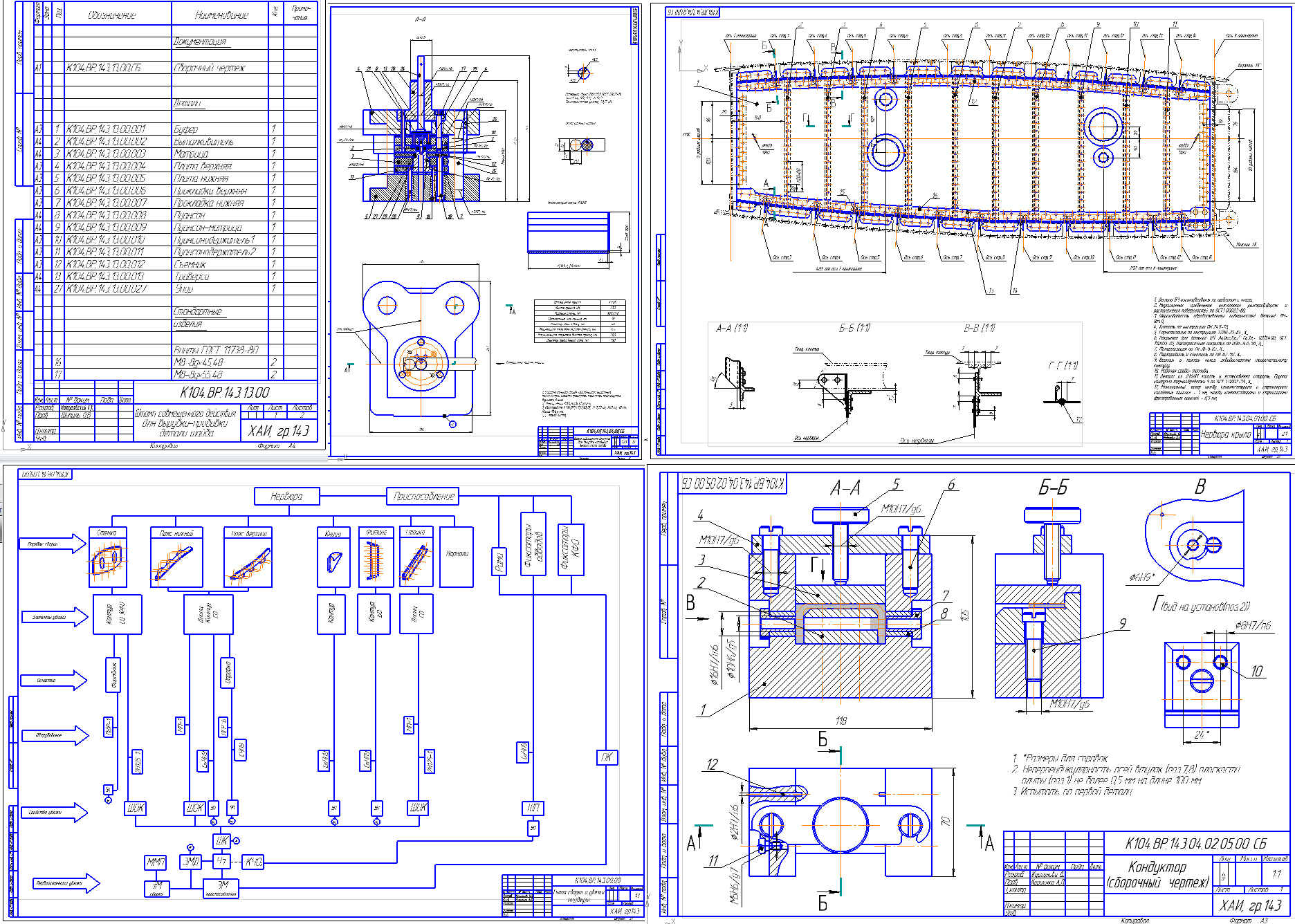

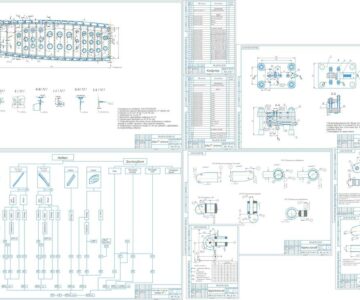

- Конструкторская часть, в которой была разработана нервюра транспортного самолета типа АН – 72. Были произведены расчеты, приведено техническое описание и конструктивно – технологический анализ узла, а также составлены технические условия на изготовление нервюры самолета.
- Технологическая часть, содержащая два раздела:
В первом разделе разработан технологический процесс получения детали типа кронштейн механической обработкой, оформлен комплект документов данного технологического процесса.
Второй раздел включает анализ технологичности нервюры, разработку сборки, анализ возможных вариантов сборки, схем сборки и увязки оснастки. Выбрана оптимальная схема сборки и увязки заготовительной и сборочной оснастки на основе точностных и экономических расчетов. Выбрана схема сборочного приспособления, составлено ТУ на его проектирование. Разработана техническая документация на сборочные работы.
- Экономическая часть включает в себя расчет себестоимости по укрупненным показателям на сборочные работы вручную и на ЭВМ.
- В разделе «Безопасность жизнедеятельности» произведен анализ вредных и опасных факторов, действующих в зоне изготовления и сборки проектируемого объекта, произведены планировки рабочих мест станочника и сборщика, условия и приемы безопасного труда.
