Амортизатор передней подвески 2101-2905004-02 (21010-2905402-06)

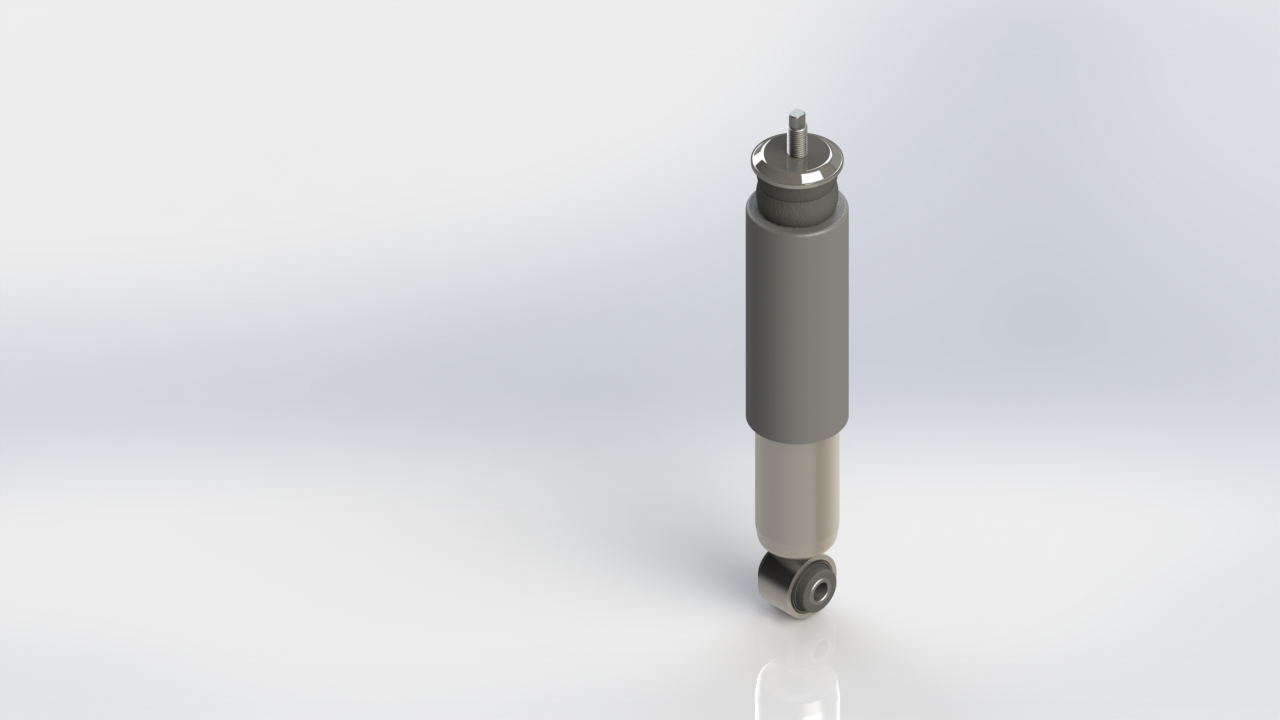

Амортизатор передней подвески Ваз 2101-2905004-02 (21010-2905402-06). Данный амортизатор используется во всех видах классики АвтоВАЗа имеющих задний привод. Данный амортизатор является масляным.
Модель Амортизатор передней подвески Ваз 2101-2905004-02 (21010-2905402-06) выполнена из 4 элементов:
1. Нижняя часть амортизатора передней подвески;
2. Верхняя часть амортизатора передней подвески;
3. Буфер 2101-2905450;
4. Шайба прижимная.
Модель выполнена в твердых телах и сборке. Нижняя и верхняя части совмещены. В отдельном файле выполнен буфер 2101-2905450 и шайба прижимная. После элементы собраны в сборку. Модель амортизатора имеет заданный ход как в реальной детали ограничиваемая определенной взаимосвязью. Данная настройка дает возможность использовать амортизатор передней подвески Ваз 2101-2905004-02 (21010-2905402-06) в любой конструкции в которой она требуется и в любом состоянии в котором может находится настоящая деталь. Таким образом она становится динамической и меняется с изменением конструкции сборки или узла в котором использована.

Состав: 3D Сборка, Модели одной деталью Язык документа

Софт: SolidWorks 2018 SP1

Файлы:

Каталог / Транспорт / Детали и узлы автомобилей / Амортизатор передней подвески 2101-2905004-02 (21010-2905402-06)

Амортизатор передней подвески Ваз 2101-2905004-02 (21010-2905402-06).SLDASM
Буфер 2101-2905450.SLDPRT
Верхняя часть амортизатора передней подвески.SLDPRT
Нижняя часть амортизатора передней подвески.SLDPRT
Шайба.SLDPRT
