Фитинг-тройник 9412 6

Фитинг-тройник 9412 6 быстроразъемное соединение, применяемое в пневматических тормозных системах автомобилей

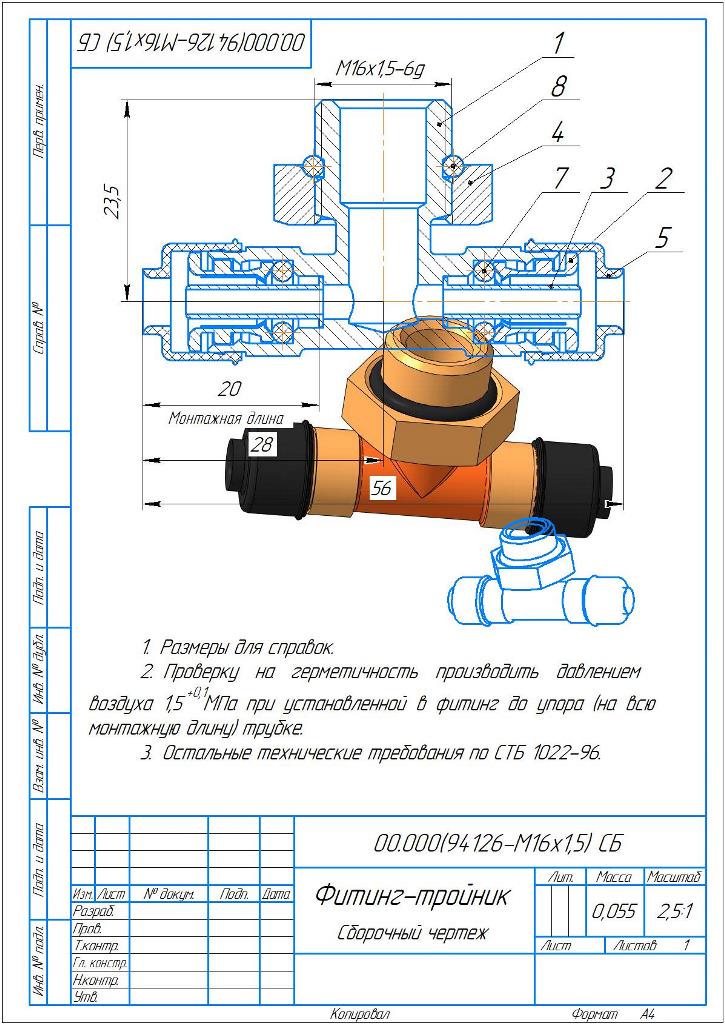

Состав: Сборочный чертеж (СБ), Деталировка, спецификация, 3D-модель Язык документа

Софт: КОМПАС-3D 16.1

Файлы:
06-10-25 - ?????.m3d
014-018-25 - ?????.m3d
Гайка М16х1,5.m3d
Корпус тройник.m3d
Манжета на 6.m3d
Направляющая втулка.m3d
Фитинг-тройник 9412 6-М16х1,5.a3d
Цанга на 6.m3d
ШКЯМ 653.00.000 - Фитинг тройник 9412 6-М16х1,5.cdw
ШКЯМ 653.00.000СБ - Фитинг тройник 9412 6-М16х1,5.cdw
ШКЯМ 653.00.001 - Корпус-тройник.cdw
ШКЯМ 653.00.002 - Цанга.cdw
ШКЯМ 653.00.003 - Втулка направляющая.cdw
ШКЯМ 653.00.004 - Гайка М16х1,5.cdw
ШКЯМ 653.00.005 - Колпак.cdw
