Фитинг прямой 9512 10

Фитинг прямой 9512 10 (быстроразъемное соединение) для пневматической тормозной системы автомобилей
Присоединительная резьба - М16х1,5
Рабочее давление - до 1,5 МПа

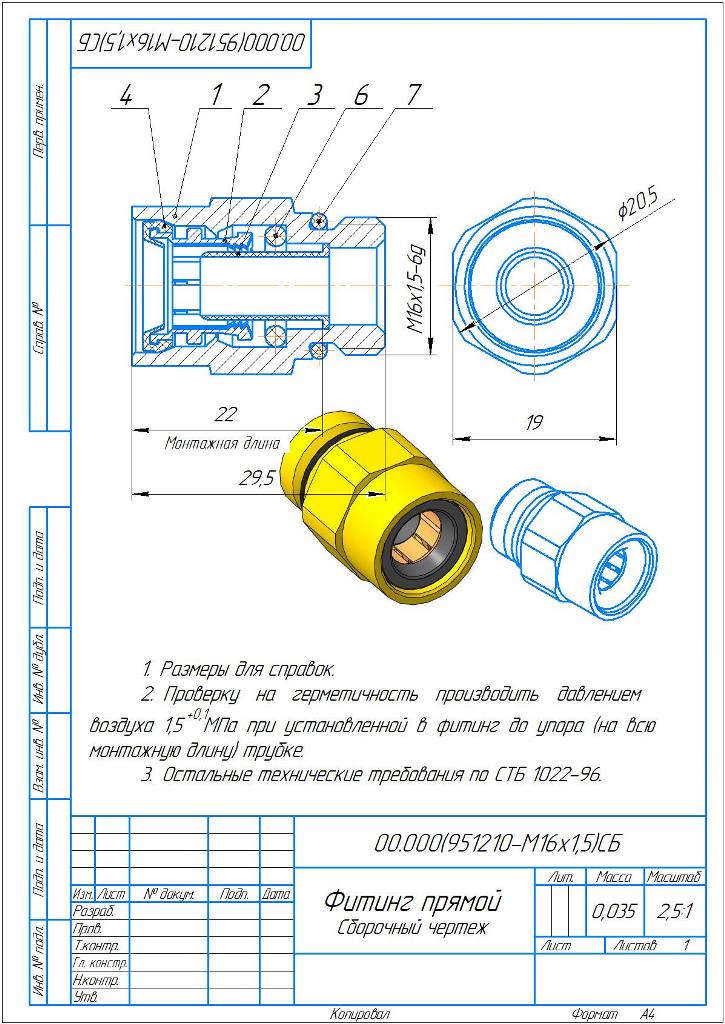

Состав: Спецификация, сборочный чертеж(СБ), деталировка, 3D-модель Язык документа

Софт: КОМПАС-3D 16,1

Файлы:
