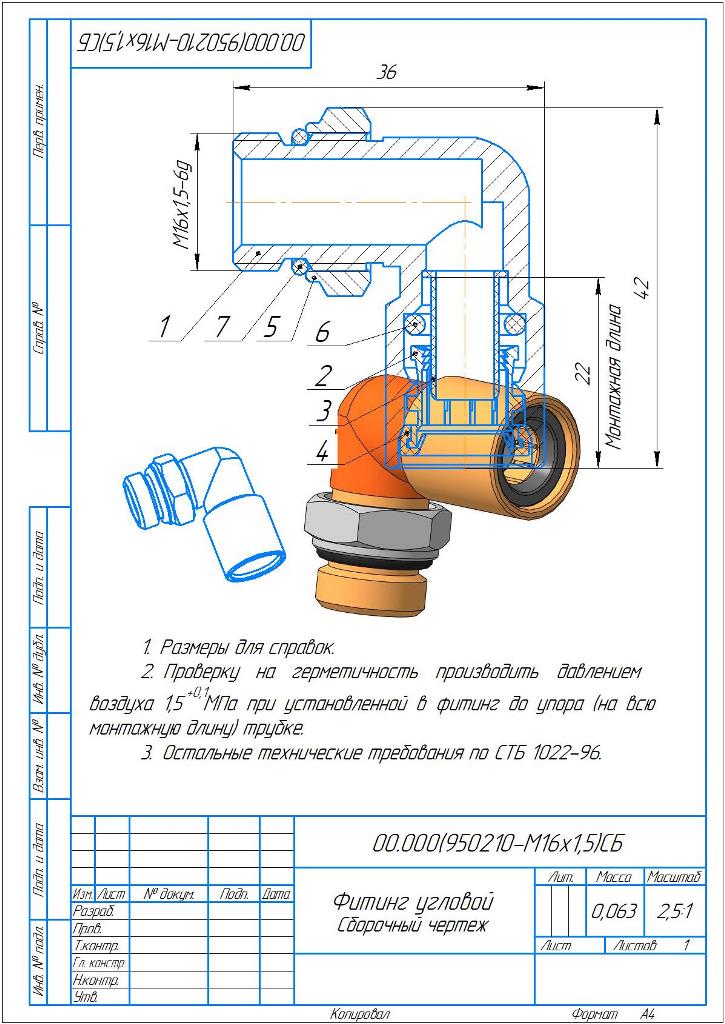

Фитинг угловой 9502 10 - быстроразъемное соединение пневматической тормозной системы автомобиля
Присоединительный размер - М16х1,5
Рабочее давление - до 1,5 МПа
