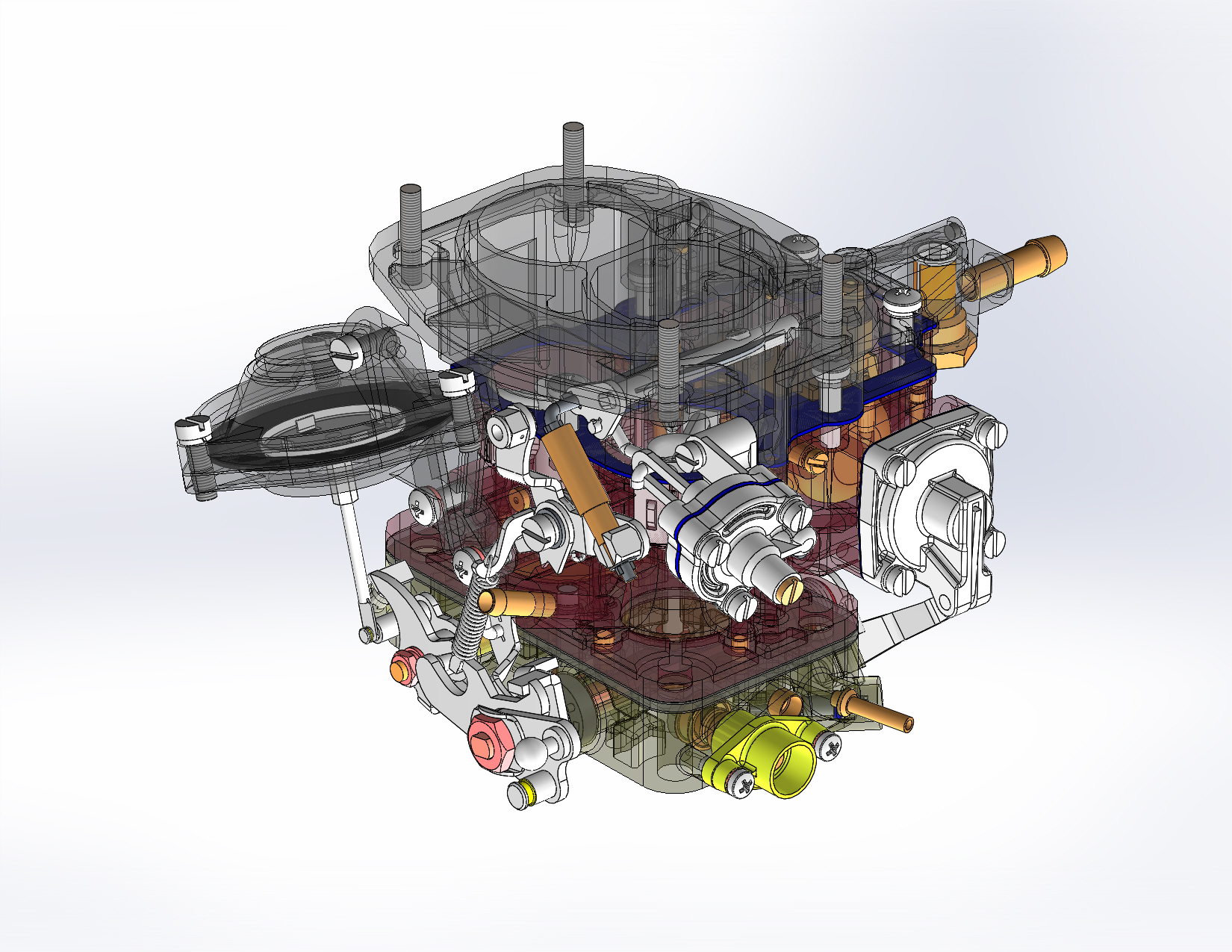

3Д модель карбюратора. Для двигателя ВАЗ 2101 (05) объемом 1100-1300см3. Без электронного ЭППХ. С пневмоприводом вторичной камеры. Модель разрабатывалась с натуры. Разрабатывалась мной в рамках дипломного проекта как графическая часть.
