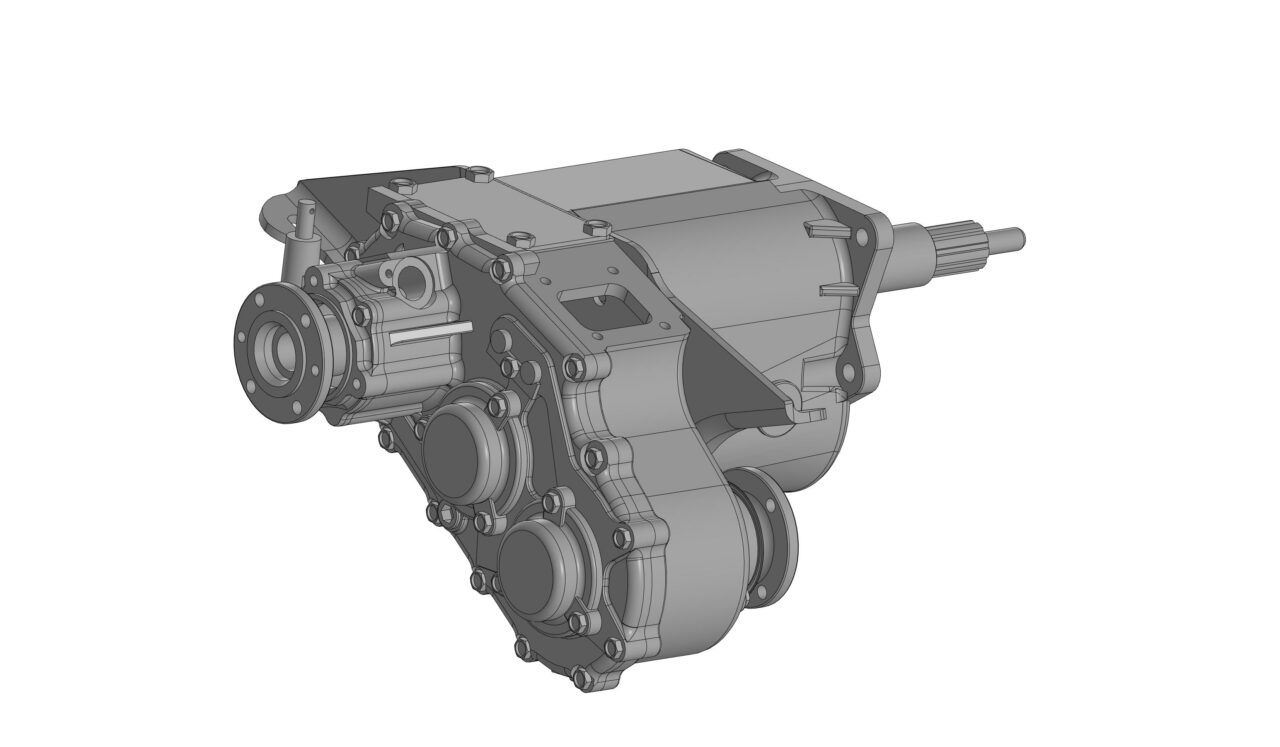

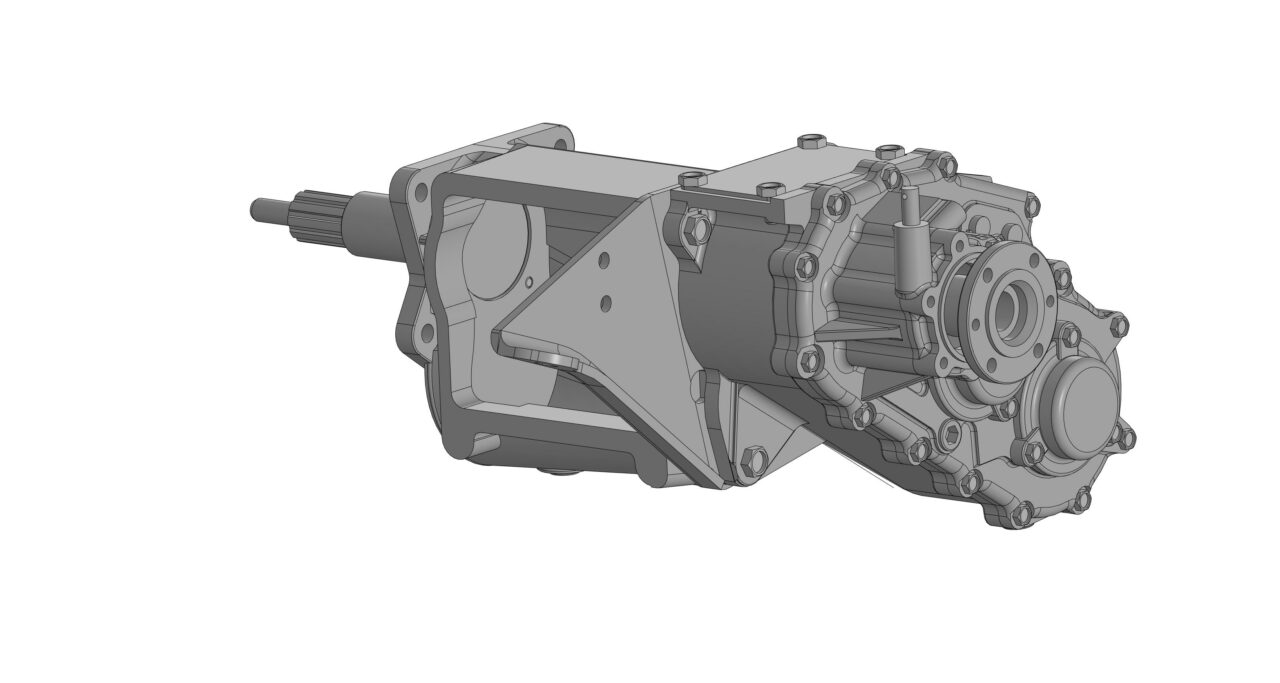

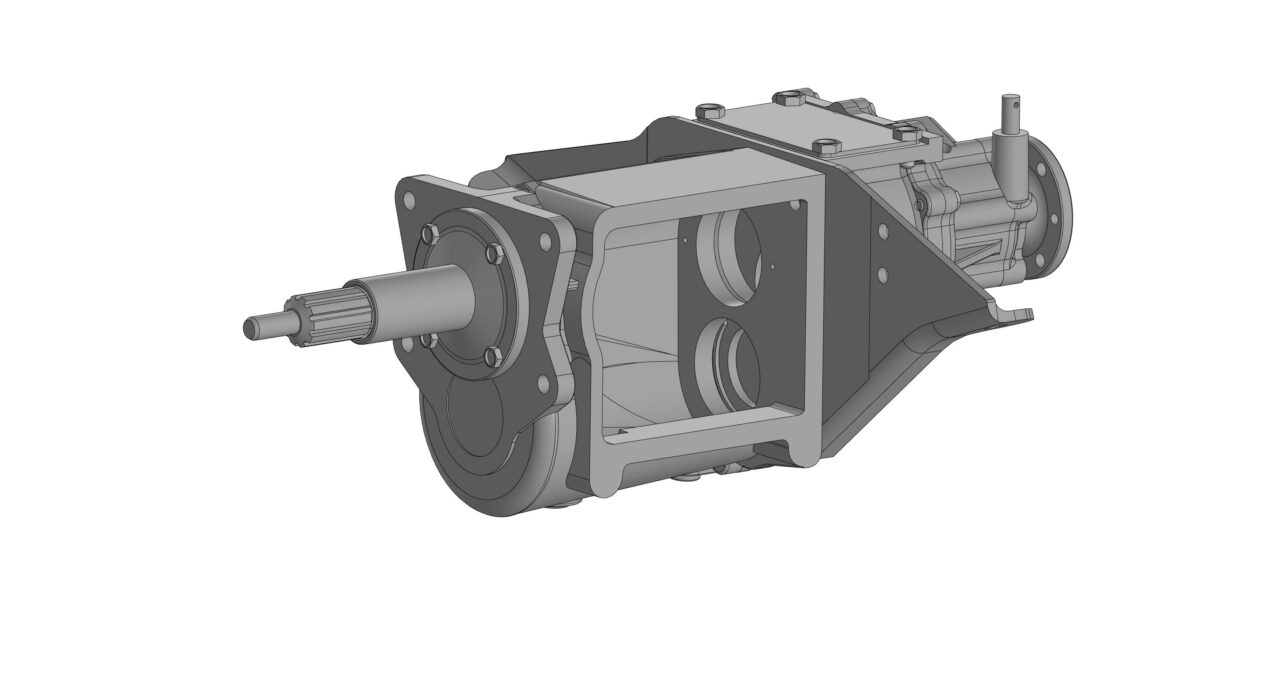

Раздатка с коробкой просто корпуса без крышек кулис и механизма ручного тормоза.
Размеры снимал с реальной коробки основные посадки довольно точные.
Каталожный номер 469-1800020 и 469-1700010-10
- Главная -
- Чертежи -
- Транспорт -
- Детали и узлы автомобилей -
- Коробка и раздатка УАЗ в сборе
Коробка и раздатка УАЗ в сборе
1
15
298
5
2
60
Сообщить о проблеме
Автор
Алексей Зайцев
Дата
21.11.2025
Язык
Русский
Состав
Габаритная модель
Софт
КОМПАС-3D 23
Как открыть?
4
(1 отзыв)
Содержимое архива
-
-
Заглушка КОМ.m3d
-
КПП и РК в сборе.a3d
-
КПП и РК в сборе.stp
-
Корпус КПП.m3d
-
Корпус РК.m3d
-
Крышка РК.m3d
-
Крышка подшипника.m3d
-
Крышка подшипника заднего кардана.m3d
-
Крышка подшипника переднего кардана.m3d
-
Направляющая выжимного.m3d
-
Первичный вал.m3d
-
Проставка.m3d
-
Фланец заднего кардана.m3d
-
Фланец переднего кардана.m3d
-
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Олег Стойко
Дмитрий Кошевой
22.11.2025 в 03:05
Оценка:
Размеры: Не соответствуют реальным
Оформление: Не проверено
Как габаритная модель более чем достаточно, за данный рейтинг вообще даром! Автор красавчик!
Крепёжные отверстия не соответствуют действительности, максимальные отклонения по отверстиям до 4мм. (Между КПП+Плита+РК)
Габаритные размеры не соответствуют действительности, максимальные отклонения до 7мм.
Алексей Зайцев
Автор
22.11.2025 в 23:34
Нет ли у вас правильных крепежных отверстий? Буду благодарен! Просто посадку между коробкой и раздаткой очень сложно выменять, я делал именно габаритную модель так что особо не заморачивайся.
Чтобы оставить отзыв, необходимо войти
Войти с помощью:
Используя функцию входа через сторонние сервисы, Вы соглашаетесь на обработку персональных данных в соответствии с Политикой конфиденциальности
можно в формате step залить?
В архиве уже есть степ
Заполните контакты в профиле (Телегу).
Скину реальные присоединительные размеры.
Заполнил!
Не знаете где можно взять точные размеры посадки между колоколом и КПП ваз классика, очень нужны?
