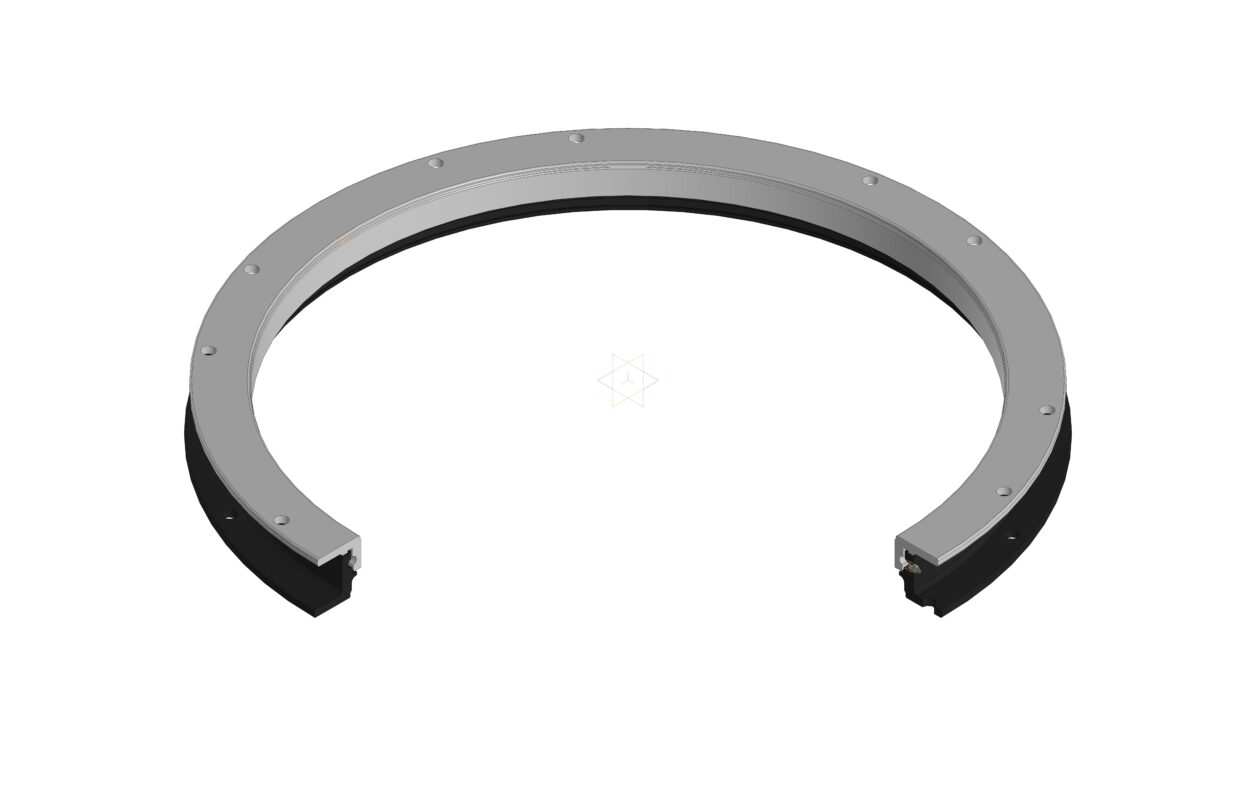

Поворотный круг СЗАП, НЕФАЗ, КЗАП САГТ 8350-2704010 САГТ 8350-2704010

Данный круг применяется для прицепов марок НЕФАЗ-8332, НЕФАЗ-8560, НЕФАЗ-8560-02, НЕФАЗ-8602, СЗАП-8357, СЗАП-8305, СЗАП-8551-01, СЗАП-8543, КЗАП-89994, КЗАП-89947, КЗАП-89941, КЗАП-8527, КЗАП-8524, САТ-14А, САТ-24Д, САТ-123, САТ-123-01. Также круг САГТ 8350 может применяться на прицепах других марок при условии, что устройство подходит по размерам креплений к поворотной тележке и раме прицепа. При этом прицеп должен иметь полную массу не более 20000 кг. и вертикальная нагрузка на круг поворотный должна быть не более 9000 кг.

Технические характеристики:

- Наружный диаметр круга - 1022 мм
- Внутренний диаметр круга - 870 мм
- Общая высота круга - 80 мм
- Количество отверстий 12 и 10
- Диаметр отверстий 19 мм.
Назначение, устройство и работа опорно-поворотного устройства.
ОПУ передает нагрузки от поворотной на неповоротную часть крана и обеспечивает вращение поворотной платформы с рабочим (стреловым) оборудованием.

На автомобильных кранах применяют два типа ОПУ:

1) Шариковое двухрядное ОПУ с внутренним зацеплением выполнено в виде радиально-упорного двухрядного подшипника и состоит из внутренней и наружной обоймы и двух рядов шариков, установленных между ними. Шарики разделены между собой пластмассовыми сухарями, играющие роль сепаратора. Наружная обойма болтами прикрепляется к поворотной раме, а внутренняя – к ходовой раме крана. На ней же находится зубчатый венец, который обегает выходная шестерня механизма поворота. Такое ОПУ устанавливается на КС-3577

2) Роликовое ОПУ имеет большую грузоподъёмность, обеспечивает лучшую равномерность распределения нагрузки при меньшей массе и габаритах. Оно состоит из 3-х колец, образуемых двумя полуобоймами и зубчатым венцом, и заключенных внутри них роликов, расположенных крестообразно.
Современные ОПУ характеризуются эксплуатационной надежностью и долговечностью, большой грузоподъёмностью, равномерным распределением нагрузки, не требуют больших объёмов работ связанных с регулировками и смазыванием.
Смазывают ОПУ шприцеванием через пресс-масленки консистентной смазкой.
