Расчет рабочей тормозной системы автомобиля ВАЗ-2108

ФГБОУ ВО Костромская ГСХА
Кафедра: Тракторы и автомобили
Курсовой работа по дисциплине: "Рабочие процессы автомобилей и тракторов"
Тема: Расчет рабочей тормозной системы автомобиля
ВАЗ-2108
Караваево 2023

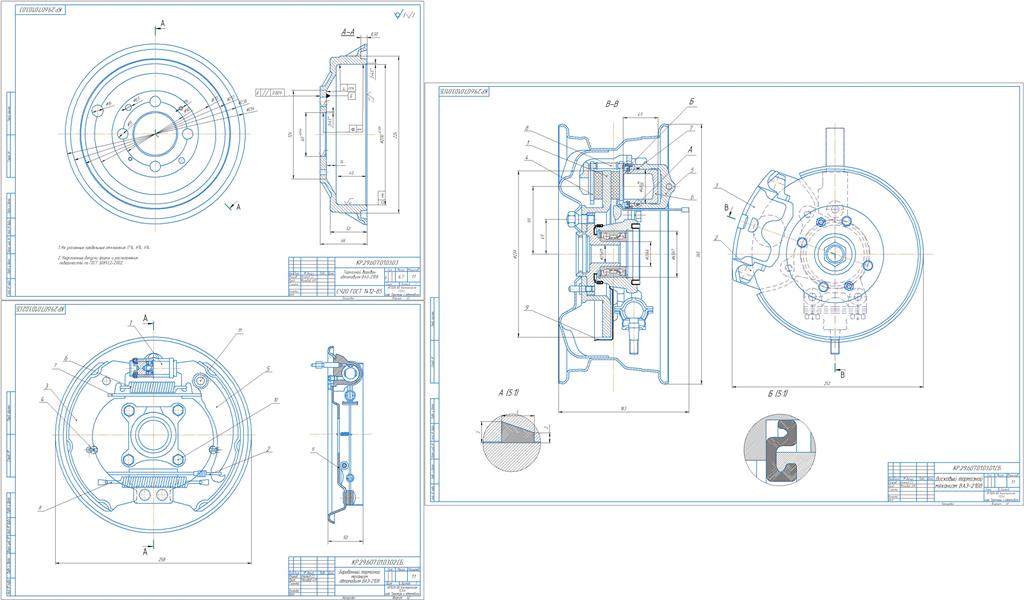

Задние и передние тормозные механизмы автомобиля ВАЗ-2108.
Марка автомобиля ВАЗ-2108
Тип тормозного механизма дисковый барабанный
Диаметр диска, мм 239
Ср. радиус поверхности тр., мм 99
Площадь накладки, см2 34 78
Диаметр барабана, мм 200
Ширина накладок, мм 40
Угол охвата, град 110
Плечо действия силы Pn a, мм 75
Плечо действия силы P h, мм 150

В курсовом проекте рассчитываем параметры тормозных механизмов, их приводов, регуляторы тормозных сил и строим график оптимального распределения тормозных сил с регулятором и при его отсутствии.

Содержание

Аннотация…………………………………………………………….. 3
Введение…………………………………………................................ 4
1. Данные для расчёта…………………………………….…....... 5
2. Оценка тормозных механизмов передних и задних колёс……………………………………………..…….…..….…6
3. Расчёт параметров рабочей тормозной системы......................9
4. Расчёт тормозного гидропривода…………………….….…...13
5. Регуляторы тормозных сил………………………….….....….16
6. Схема тормозной системы ВАЗ-2108......................................25
7. Результаты расчетов…………………………………………..26
8. Вывод…………………………………………………………..28
9. Список использованной литературы……………….…….….29
