Расчет рабочей тормозной системы автомобиля ВАЗ-11113

Костромская государственная сельскохозяйственная академия
Кафедра Тракторы и автомобили
Курсовая работа по дисциплине "Рабочие процессы автомобилей и тракторов"
На тему: "Расчет рабочей тормозной системы автомобиля ВАЗ-11113"
Кострома 2023

Аннотация…………………………………………………………….. 3
Введение…………………………………………................................ 4
1. Данные для расчёта…………………………………….…....... 5
2. Оценка тормозных механизмов передних и задних колёс……………………………………………..…….…..….…6
3. Расчёт параметров рабочей тормозной системы......................9
4. Расчёт тормозного гидропривода…………………….….…...14
5. Регуляторы тормозных сил………………………….….....….16

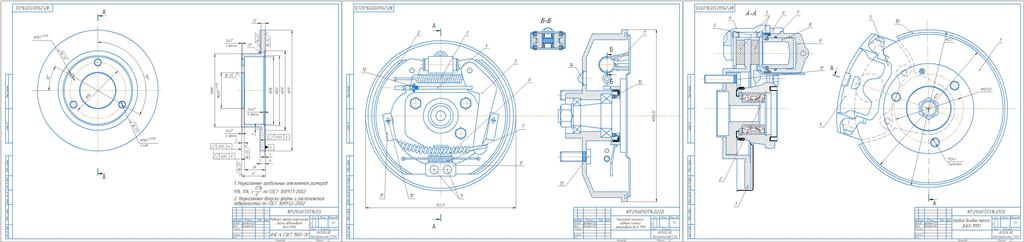

6. Схема тормозной системы автомобиля ВАЗ-11113.………...25
7. Результаты расчетов…………………………………………..26
8. Вывод…………………………………………………………..27
9. Список использованной литературы……………….…….….28

Марка автомобиля ВАЗ-11113
Тип тормозного механизма дисковый барабанный
Диаметр диска, мм 211
Ср. радиус поверхности тр., мм 87
Площадь накладки, см2 27 51
Диаметр барабана, мм 180
Угол охвата, град 108
Плечо действия силы Pn a, мм 60
Плечо действия силы P h, мм 125
