Ступица переднего колеса автобуса ЛиАЗ-5256

544

100

3D модель Ступица переднего колеса автобуса ЛиАЗ-5256

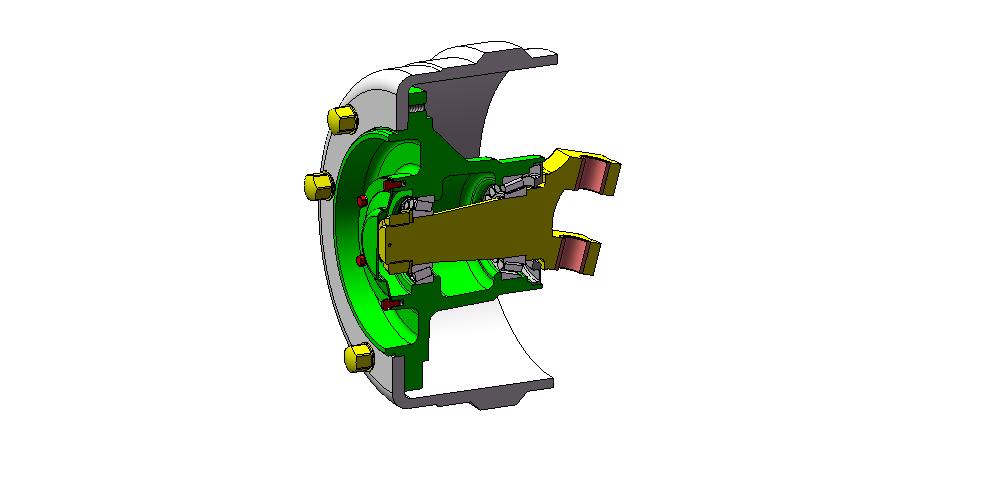

Ступица переднего колеса автобуса ЛиАЗ-5256 выполнена под бездисковое колесо с ободом по ГОСТ10409-78. Ступица имеет отверстие под поворотный кулак, на который она устанавливается с помощью двух конических подшипников.
Ступица соединяется с ободом колеса спицами, а с тормозным барабаном- диском. Фланец ступицы закрыт крышкой с шестью болтами на самом фланце (во избежании вытекания смазки из полости ступицы и подшипников).
Имеется сборочный чертеж

ЛИАЗ ЛиАЗ-5256 Ступица

Автор

Есефьев Александр

Дата

15.06.2018

Язык

Русский

Состав

Модели деталей и сборок 3D

Софт

SolidWorks 2007 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

Подшипник 7512М ГОСТ 27365-87
- Ролик 22х38.SLDPRT
- Подшипник 7512М ГОСТ 27365-87.SLDASM
- Обойма внутренняя60.SLDPRT
- Наружняя обойма110.SLDPRT
Подшипник 7515А ГОСТ 27365-87
- Обойма внутренняя75.SLDPRT
- Наружняя обойма130.SLDPRT
- Ролик 25х38.SLDPRT
- Подшипник 7515А ГОСТ 27365-87.SLDASM
Тормозной барабан.SLDPRT
Гайка 2М20х1,5-6Н.5.089 ГОСТ 11860-85.SLDPRT
5256-3103077 Гайка М48х3.SLDPRT
5256-3501070 Барабан переднего тормоза.SLDPRT
Шплинт 4х70.006 ГОСТ 397-79.SLDPRT
5256-3001016-10 Втулка поворотного кулака.SLDPRT
Болт М20-8gх60.88.019 ГОСТ 7798-70.SLDPRT
5256-3001014-30 Кулак поворотный правый.SLDPRT
Шайба 8 65Г 019 ГОСТ 6402-70.SLDPRT
5256-3101044-10 Шайба упорная.SLDPRT
5256-3103065 Крышка ступицы переднего колеса.SLDPRT
5256-3103067 Прокладка крышки ступицы переднего колеса.SLDPRT
Ступица переднего колеса автобуса ЛиАЗ-5256.SLDASM
5256-3103015-20 Ступица переднего колеса автобуса ЛиАЗ-5256.SLDPRT
5256-3103038 Сальник ступицы.SLDPRT
Болт М8-8gх12.36.019 ГОСТ 7798-70.SLDPRT
5256-3001063-10 Кольцо упорное подшипника ступицы.SLDPRT
