Цистерна термоизолированная 15 м3 для автотранспорта

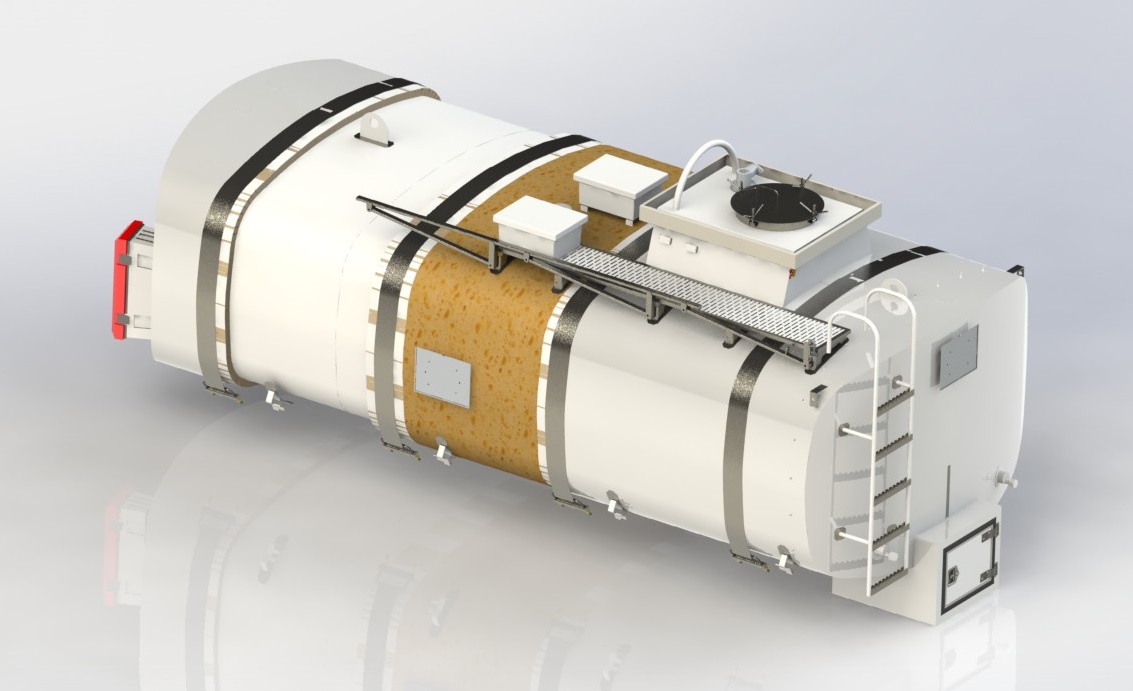

Цистерна разрабатывалась для установки на автомобильный прицеп. Предназначена для транспортирования и хранения тёмных нефтепродуктов. имеет утепление толщиной 50 мм. Наглядно представлена конструкция "термосов".

Состав: 3D Сборка Язык документа

Софт: SolidWorks 12

Файлы:
ППЦ-26-2001.09.01.212 Проушина.SLDPRT
ПЦТ-15-1000.02.01.101 Лист.SLDPRT
ПЦТ-15-1000.02.50.000 Заливка.SLDASM
АКН-10.43118.04.15.050 Барашек.SLDASM
ППЦТ-25-1000.02.16.001-01 Опора.SLDPRT
ППЦТ-20.02-1001.07.00.101 Поручень.SLDPRT
ПЦТ-15-1000.02.08.000 Горловина.SLDASM
ППЦ-26-2001.02.00.021 Уголок крепёжный.SLDPRT
ППЦ-20.02-1000.09.01.110 Поручень.SLDASM
ППЦТ-25-1000.04.01.229.SLDPRT
ПЦТ-15-1000.02.26.002.SLDPRT
ППЦТ-25-1000.02.16.000-01 Опора площадки.SLDASM
ПЦТ-15-1000.02.27.018.SLDPRT
ПЦТ-15-1000.07.00.100 Лестница.SLDASM
ППЦТ-25-1000.07.00.102 Упор.SLDPRT
МВ-10.4320.01.03.006 Ушко.SLDPRT
ПЦТ-15-1000.02.25.021 Лист.SLDPRT
Клапан дыхательный УД-2-80.SLDPRT
ПЦТ-15-1000.02.25.016 Полоса.SLDPRT
ПЦТ-15-1000.02.01.720 Трубопровод обогрева.SLDASM
ПЦТ-15-1000.01.14.000 Установка стяжек.SLDASM
ПЦТ-15-1000.09.00.000 Установка площадки.SLDASM
ППЦ-20-1000.04.01.214 Труба.SLDPRT
ППЦТ-25-1000.04.01.227.SLDPRT
ПЦТ-15-1000.02.25.023 Лист.SLDPRT
ПЦТ-15-1000.02.01.006 Накладка.SLDPRT
ПЦТ-15-1000.02.03.000 Установка дыхательных трубок.SLDASM
БЗА-10.4320.04.180.00 Винт откидной.SLDASM
ПЦТ-15-1000.02.50.003.SLDPRT
ППЦТ-25-1000.04.01.202 Уплотнитель.SLDPRT
ППЦТ-25-1000.04.01.213 Труба.SLDPRT
Направляющая термос 50мм №2.SLDPRT
ППЦ-28(4).02.08.105 Дуга.SLDPRT
ПЦ-9-1000.02.02.102 Ручка.SLDPRT
ПЦТ-15-1000.02.08.200 Крышка горловины.SLDASM
АЦН-10-4320.29.000.05 Заглушка.SLDPRT
ППЦТ-25-1000.04.01.228.SLDPRT
ППЦ-28(4).02.17.135 Сгон.SLDPRT
ППЦТ-25-1000.02.01.046 Труба.SLDPRT
ППЦ-30-3011.09.01.230 Стойка с фиксатором.SLDASM
ПЦТ-15-1000.02.01.722 Труба.SLDPRT
ПЦТ-15-1000.02.00.007 Накладка.SLDPRT
ППЦ-20.02-1001.02.08.501 Профиль продольный.SLDPRT
ПЦТ-15-1000.02.01.721 Труба.SLDPRT
ППЦТ-25-1000.02.01.003 Стенка передняя.SLDPRT
ПЦТ-15-1000.02.25.003 Стенка.SLDPRT
ППЦ-26-3011.01.01.058 Бонка.SLDPRT
ППЦТ-25-1000.02.01.002 Короб нижний.SLDPRT
ППЦТ-25-1000.04.01.211 Полотно двери.SLDPRT
АТЗ-10-(4320) 01.02.037-01 Кронштейн.SLDPRT
ПЦ2.03-47.01.180 Обечайка.SLDASM
ПЦТ-15-1000.02.01.610 Проушина.SLDASM
ПЦТ-15-1000.02.01.102 Лист.SLDPRT
ППЦ-28(4).02.01.014 Кронштейн огнетушителя.SLDPRT
ППЦ-28(4).02.08.122 Накладка.SLDPRT
ПЦТ-15-1000 Установка цистерны.SLDASM
ПЦТ-15-1000.02.50.001.SLDPRT
Гайка М16х1.5 ГОСТ 5915-70.SLDPRT
ПЦТ-15-1000.02.25.015 Полоса.SLDPRT
ПЦТ-15-1000.02.25.014 Закладная.SLDPRT
ПЦТ-15-1000.02.01.100 Обечайка.SLDASM
ППЦ-26-2001.02.00.020 Кронштейн знака.SLDASM
Гайка М8-7Н ГОСТ 5915-70.SLDPRT
П180.SLDASM
ППЦ-30-3011.02.01.310 Волнорез №2.SLDASM
ППЦТ-25-1000.04.01.200 Дверь.SLDASM
ПЦТ-15-1000.01.14.201-01 Лента.SLDPRT
П180-03.SLDPRT
ПЦТ-15-1000.02.09.000 Установка кронштейнов электрики.SLDASM
ПЦТ-15-1000.02.01.103 Лист.SLDPRT
ППЦТ-25-1000.04.01.201 Уплотнитель.SLDPRT
ПЦТ-15-1000.02.26.003.SLDPRT
ПЦТ-15-1000.02.27.014.SLDPRT
ППЦТ-20.02-1001.02.01.611 Основание.SLDPRT
ППЦ-30-3011.02.01.311 Волнорез.SLDPRT
ППЦ-30-3011.02.08.120 Уголок тарировочный.SLDASM
ПЦТ-15-1000.04.01.000 Установка двери.SLDASM
ППЦ-28(4).02.00.004 Крепление ящика.SLDPRT
ПЦТ-15-1000.02.26.215 Лента.SLDPRT
ППЦ-20.02-1000.09.02.102 Уголок.SLDPRT
ПЦТ-15-1000.02.27.017.SLDPRT
ППЦТ-25-1000.02.01.033 Компенсатор.SLDPRT
ПЦТ-15-1000.02.27.015.SLDPRT
ППЦ-26-2001.01.14.001 Палец.SLDPRT
ППЦТ-25-1000.04.01.245 Закладная.SLDPRT
ППЦ-30-3011.02.08.121 Уголок.SLDPRT
ПЦТ-15-1000.02.25.005 Донце заднее №2.SLDPRT
ПЦТ-15-1000.02.25.008 Короб нижний.SLDPRT
ПЦТ-15-1000.02.27.012.SLDPRT
Шайба 8.65Г.019 ГОСТ 6402-70.SLDPRT
ППЦ-22-1100.02.00.027 Кронштейн фонаря.SLDPRT
Шайба 16.02.Ст3кп.019 ГОСТ 11371-78.SLDPRT
ППЦ-28(4).06.01.303 Фланец.SLDPRT
ППЦТ-20-1001.02.25.055 Заглушка.SLDPRT
ППЦТ-25-1000.02.01.045 Труба.SLDPRT
ППЦТ-25-1000.02.01.031 Труба.SLDPRT
ППЦ-20-1001.02.01.723 Шайба.SLDPRT
ПЦТ-15-1000.02.00.000 Цистерна.SLDASM
ПЦТ-15-1000.02.25.017 Полоса.SLDPRT
БЗА-10.4320.04.180.01 Винт.SLDPRT
АТЗэ-7,5-(5557М) 01.06.106 Фланец (УД-2-80).SLDPRT
АКН-10.43118.08.01.051 Втулка.SLDPRT
ПЦТ-15-1000.01.14.201 Лента.SLDPRT
ПЦТ-15-1000.02.08.100 Короб горловины.SLDASM
ППЦ-28(4).02.01.202 Кольцо.SLDPRT
ППЦ-20-1000.04.01.216 Труба.SLDPRT
ППЦ-30-3011.02.03.101 Скобка.SLDPRT
ПЦТ-15-1000.02.08.201 Крышка.SLDPRT
ППЦ-26-2001.02.00.010 Кронштейн знака.SLDASM
ПЦТ-15-1000.02.01.612 Ушко.SLDPRT
Отвод 90-80х3 ГОСТ 17375-2001.SLDPRT
ППЦ-30-3011.09.01.221 Стойка.SLDPRT
ПЦТ-15-1000.02.27.016.SLDPRT
ПЦТ-15-1000.02.25.022 Лист.SLDPRT
Кран шаровой DN 15.sldprt
Напрвляющая донце 2.SLDPRT
ППЦ-30-3011.07.00.006 Накладка.SLDPRT
ППЦ-26-2001.02.00.011 Уголок крепёжный.SLDPRT
Направляющая №2.SLDPRT
ППЦТ-25-1000.04.01.210 Каркас двери.SLDASM
ППЦТ-25-1000.04.01.207 Лист обшивки.SLDPRT
ППЦ-20.02-1001.02.08.500 Эк. короб.SLDASM
Болт М8x25.58.019 ГОСТ 7796-70.SLDPRT
ПЦТ-15-1000.07.00.000 Установка лестницы.SLDASM
ПЦТ-15-1000.02.50.002.SLDPRT
ППЦ-20-1000.09.01.223 Петля.SLDPRT
ПЦТ-15-1000.02.01.000 Емкость.SLDASM
АЦН-10.4320.03.003.04 Штуцер.SLDPRT
ППЦ-20.02-1000.09.02.100 Площадка.SLDASM
ППЦ-26-2001.01.14.202 Стремянка.SLDPRT
ПЦТ-15-1000.02.26.000 Установка перегородок.SLDASM
ППЦ-26-2001.07.00.111 Полоса ступени.SLDPRT
ПЦТ-15-1000.01.14.200 Стяжка.SLDASM
ППЦТ-25-1000.02.16.105 Накладка.SLDPRT
ППЦ-20.02-1000.09.01.111 Поручень.SLDPRT
ППЦТ-25-1000.02.01.008 Пластина.SLDPRT
ПЦТ-15-1000.02.50.005.SLDPRT
ПЦТ-15-1000.02.25.004 Донце переднее №2.SLDPRT
ППЦ-26-2001.02.00.017 Скоба.SLDPRT
ППЦТ-20.02-1001.04.01.027 Язычок.SLDPRT
АТЗэ-10-(4320) 01.02.025 Кронштейн.SLDPRT
ППЦТ-25-1000.02.01.030 Патрубок слива.SLDASM
ПЦТ-15-1000.02.27.013.SLDPRT
Засов пружинный 144мм.SLDPRT
ПЦТ-15-1000.02.26.001.SLDPRT
ПЦТ-15-1000.02.26.210 Перегородка №2.SLDASM
ППЦТ-25-1000.04.01.212 Труба.SLDPRT
БЗА-10.4320.04.180.02 Втулка.SLDPRT
ПЦТ-15-1000.02.27.000 Установка профилей.SLDASM
П180-02.SLDPRT
ПЦ-4-1011.02.08.502 Профиль поперечный.SLDPRT
ППЦ-28(4).02.08.102 Стенка.SLDPRT
ППЦТ-25-1000.07.00.103 Упор.SLDPRT
ППЦ-20-1000.09.01.213 Заглушка.SLDPRT
ППЦТ-25-1000.02.16.100-01 Опора.SLDASM
ППЦ-20.02-1000.09.02.103 Настил.SLDPRT
Замок ручка Т.SLDPRT
АКН-10.43118.08.01.052 Рукоятка.SLDPRT
ППЦ-30-3011.02.16.002 Направляющая.SLDPRT
ППЦ-20-1001.02.01.724 Заглушка.SLDPRT
П180-01.SLDPRT
ПЦТ-15-1000.02.50.004.SLDPRT
ПЦТ-15-1000.03.001 Трубка дыхательная.SLDPRT
ППЦТ-25-1000.04.01.209 Утепление.SLDPRT
ПЦ2.03-47.01.181 Обечайка.SLDPRT
ППЦ-30-3011.09.02.101 Уголок.SLDPRT
ПЦТ-15-1000.02.25.000 Обшивка.SLDASM
ПЦТ-15-1000.02.08.101 Короб.SLDPRT
ППЦ-02.00.002 Донце №2.SLDPRT
ПЦТ-15-1000.02.26.211 Брус.SLDPRT
ППЦ-30-3011.09.01.220 Стойка.SLDASM
ПЦТ-15-1000.02.27.011.SLDPRT
ППЦ-30-3011.02.08.123 Уголок.SLDPRT
