Конструирование и расчет распредвала двигателя ЯМЗ 7511.11

Херсонский политехнический колледж при Одесском национальном политехническом университете, курсовой проект по дисциплине " Ремонт та та обслуживания двигателей внутреннего сгорания" На тему "Конструирование и расчет распредвала двигателя ЯМЗ 7511.11 " Херсон 2017

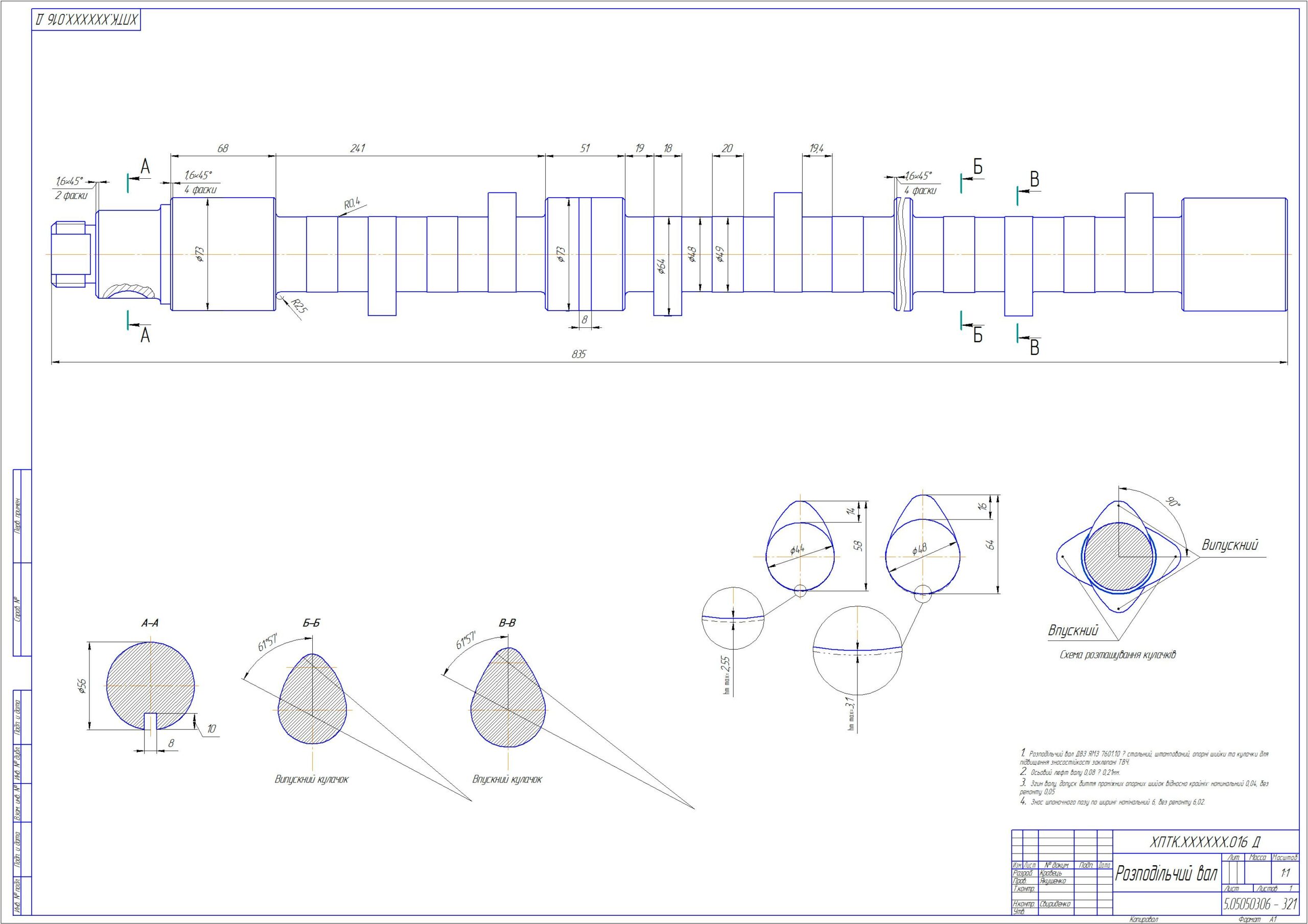

Распределительный вал ДВС ЯМЗ 7601.10 - стальной, штампованный, опорные шейки и кулачки для повышения износостойкости заклепанные ТВЧ. Размещен в верхней части картера блока цилиндров и приводится в крутильные действие от переднего конца коленчатого вала, через пару косозубых шестерен. Диаметр опорных шеек 73мм, высота выпускных кулачков 72мм, впускных 80, общая длина детали 835мм

Зміст

1 Вступ 4
2 Загальний розділ 6
2.1 Вибір, обґрунтування та опис конструкції двигуна –
прототипу 6
2.2 Коротка технічна характеристика двигуна – прототипу 6
2.3 Опис конструкції двигуна прототипу 8
3 Конструкторський розділ 10
3.1 Тепловий розрахунок двигуна 10
3.2 Динамічний розрахунок двигуна 35
4. Розрахунок деталі розподільчий вал 43
4.1 Характеристика деталі розподільчий вал 43
4.2 Розрахунок деталі розподільчий вал 43
4.3 Вибір матеріалу та обґрунтування вибору матеріалу 46
Висновки до курсового проекту 47
Список використаних джерел 48

Состав: Распредвал двигателя ЯМЗ 7511.10 Язык документа

Софт: КОМПАС-3D 16

Сайт: www

Файлы:

Каталог / Транспорт / Автомобили и автомобильное хозяйство (Автосервис) / Конструирование и расчет распредвала двигателя ЯМЗ 7511.11

пояснювальна записка/
пояснювальна записка/КП документ.docx
деталь розполільчий вал/
деталь розполільчий вал/Розподільчий вал формат 5.11.cdw
деталь розполільчий вал/~$зподільчий вал формат 5.11.cd~
