Модернизация рулевого управления снегоболотохода БРОНТО-1922

Сыктывкарский Лесной Институт, кафедра АиАХ (автомобили и автомобильное хозяйство) ВКР (выпускная квалификационная работа) по направлению "Технология транспортных процессов" по профилю "Организация перевозок и управление на автомобильном транспорте". На тему: "Модернизация рулевого управления снегоболотохода БРОНТО-1922»" Сыктывкар 2017г

В выпускной квалификационной работе рассмотрен способ модернизации рулевого управления снегоболотохода МАРШ путем установки нового рулевого редуктора, внедрением гидроцилиндра двустороннего действия, изготовления кронштейна крепления гидроцилиндра, вся эта новая конструкция развивает достаточное усилие для вращения колес низкого давления большой размерности 1400х500x20, обеспечивает беспрепятственное управление на любом типе дорожного покрытия. Проведенные расчеты и пробные выезды показали, что снегоболотоход имеет лучшие показатели проходимости за счет отличной информативности и легкости управления, чем стандартный автомобиль. Наблюдается улучшение таких показателей, как:
- устойчивость при движении на дорожном покрытии, что в свою очередь повышает безопасность при эксплуатации на дорогах общего пользования ;
- управление снегоболотоходом стало намного комфортнее, гидроцилиндр выполняет роль рулевого демпфера и тем самым сглаживает удары при наезде на большие неровности в дорожном покрытии;

Содержание ВКР
Введение
1.Аналитическая часть
2.Технологическая часть
3. Расчетная часть
4. Технико-экономическая часть
Заключение
Литература

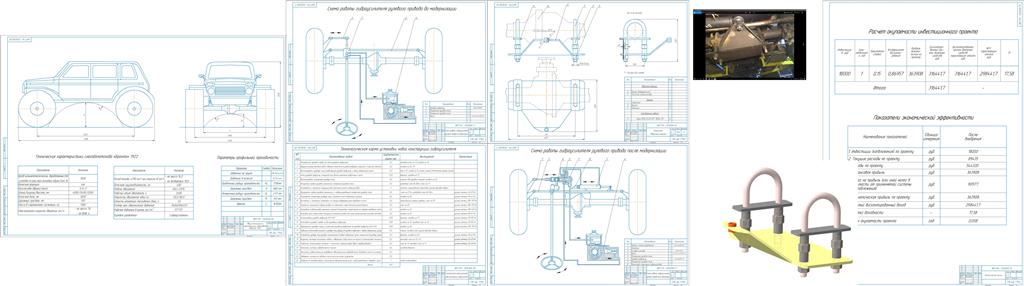

Состав: ГЧ: 1 - Общие техническиехарактеристики автомобиля«Бронто» 1922 (ВО А1); 2.1 - Технологическая карта установкиновой конструкции гидроусилителя (ТБ А2); 2.2 -Кронштейн(Сборочный чертеж) А2; 3.1-Схема работы гидроусилителярулевого привода до модернизации (А2); 3.2 - Схема работы гидроусилителя рулевого привода после модернизации; 4 - Экономические показатели А1. Язык документа

Софт: КОМПАС-3D 17,1

Каталог / Транспорт / Автомобили и автомобильное хозяйство (Автосервис) / Модернизация рулевого управления снегоболотохода БРОНТО-1922

Просмотр файлов
ВКР\1 Пояснительная записка VKR_SLI_Kukanov.docx
ВКР\1.cdw
ВКР\2.1.cdw
ВКР\2.2.cdw
ВКР\3.1.cdw
ВКР\3.2.cdw
ВКР\4.cdw
ВКР\Втулка 2.m3d
ВКР\Втулка.m3d
ВКР\Мост.m3d
ВКР\отчет по практике 2017.docx
ВКР\Пластина 2.m3d
ВКР\Пластина.m3d
ВКР\Примеры других автомобилей 1.cdw
ВКР\Примеры других автомобилей 2.cdw
ВКР\Сборка узла.a3d
ВКР\стремянка.m3d
ВКР
