Приспособление для контроля моментов качания и вращения шаровых шарниров

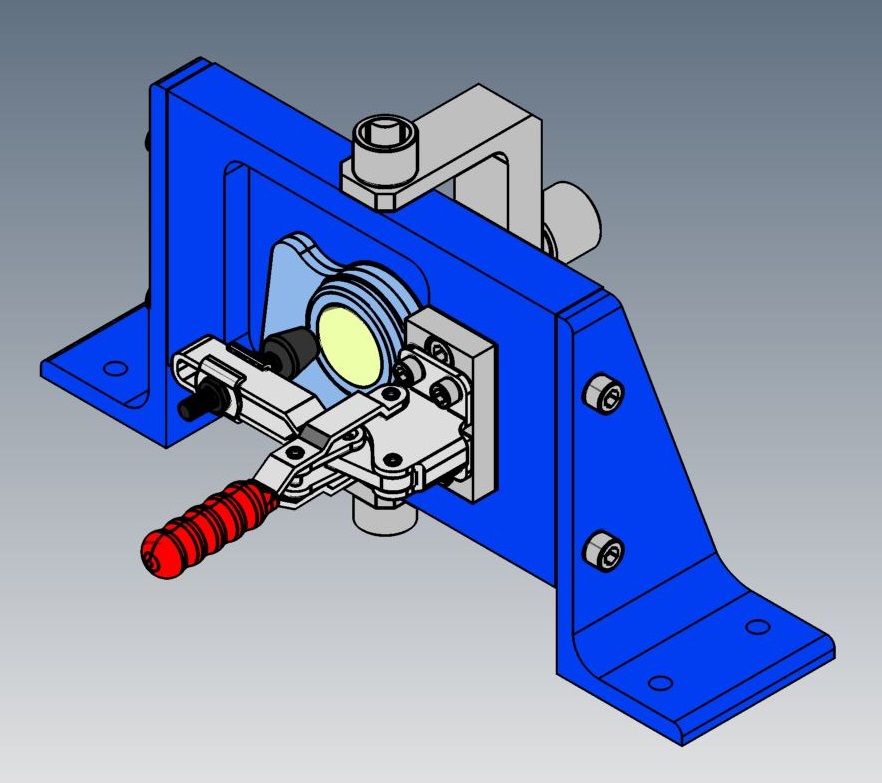

Приспособление для контроля моментов качания и вращения шаровых шарниров. Шарнир устанавливается в приспособление и поджимается зажимом, далее с помощью динамометрического ключа установленного во втулку (с отверстием под ключ) проводят замеры моментов.

Состав: 3D сборка

Софт: Autodesk Inventor 13 SP2

Сайт: www

Файлы:
GOST Угол 16_10 ГОСТ 8510-86 000000011.ipt
7190-0240.00 СБ Приспособление для контроля моментов.iam
7190-0240.00.ipt
Винт M8-6gx20 ГОСТ 11738-84.ipt
Винт M6-6gx14 ГОСТ 11738-84.ipt
GOST Угол 16_10 ГОСТ 8510-86 00000001.ipt
7190-0240.05 Втулка.ipt
7190-0240.01 Плита.ipt
Shrinkwrap_2.newVer.ipt
DIN 471 - 22x1,2.ipt
Shrinkwrap_2.ipt
7190-0240.02 Кулиса.ipt
7190-0240.03 Шип.ipt
GH-12130.ipt
7190-0240.04 Вкладыш.ipt
7190-0240.06 Переходник.ipt
7190-0240.00 СБ Приспособление для контроля моментов.stp
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
