Приспособление для проверки клапанов двигателей ЗМЗ

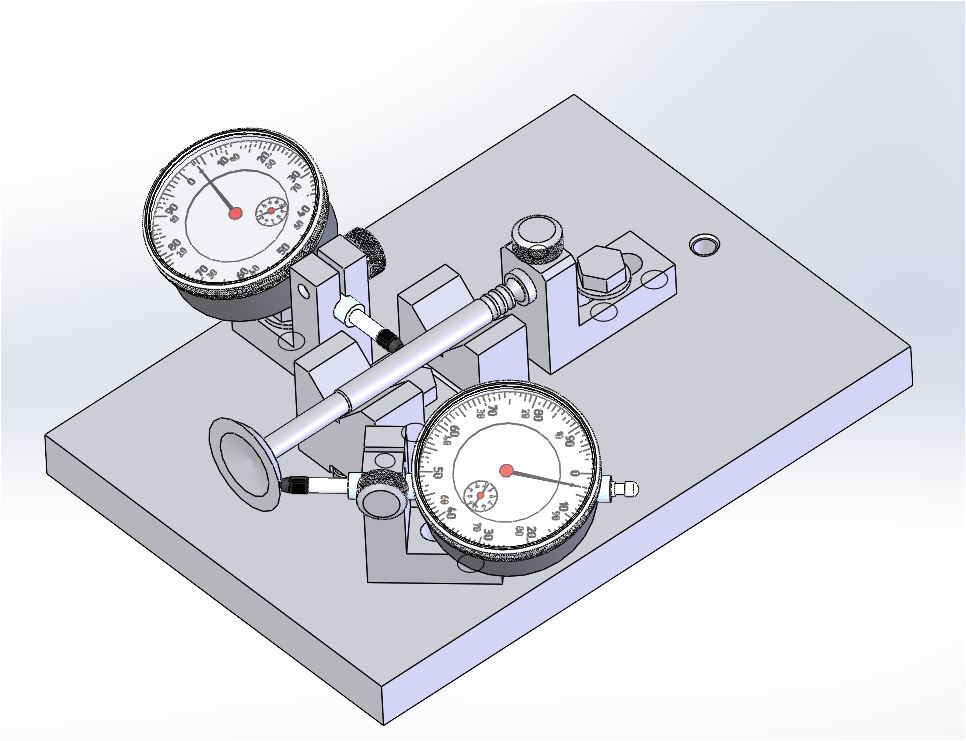

Разработано приспособление для быстрой проверки геометрии клапана. За аналог взят рабочий образец.

Состав: 3D сборка, эскизы деталей, чертёж сборки

Софт: SolidWorks 2011 SP5.0

Файлы:
Стекло.sldprt
ПР2_С14.8.7_20.SLDPRT
Наконечник измерительный.sldprt
Стрелка_1.sldprt
Корпус индикатора.sldprt
Индикатор часового типа.sldasm
ПР2_Шпонка С025.10.8.SLDPRT
ПР2_Прижим центра.SLDPRT
ПР2_Детали.SLDDRW
ПР2_Крон_ИЧТ2.SLDPRT
ПР2_Крон_центра.SLDPRT
ПР2_приспособление_для проверки клапанов.SLDASM
Измерительный стержень.sldprt
ПР2_Клапан_1.SLDPRT
ПР2_приспособление_для проверки клапанов.PDF
ПР2_приспособление_для проверки клапанов.SLDDRW
ПР2_Крон_бок_.SLDPRT
ПР2_приспособление_для проверки клапанов ЗМЗ_406.PDF
Стрелка.sldprt
Направляющая втулка.sldprt
Цыферблат.sldprt
ПР2_Шайба(1).SLDPRT
ПР2_Прижим ИЧТ.SLDPRT
ПР2_центрик.SLDPRT
ПР2_Детали.PDF
Болт.SLDPRT
ПР2_Плита_1.SLDPRT
ПР2_Призма_1.SLDPRT
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

Разработка приспособления для проверки герметичности клапанов головки блока цилиндров двигателей
Рейтинг: 600
Софт: КОМПАС-3D 14
Состав: Производственно-техническая ха
0
5
59
1832
Разработка приспособления для проверки герметичности клапанов головки блока цилиндров двигателей

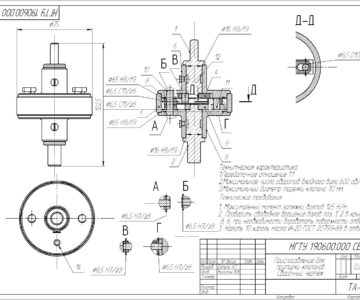

Приспособление для притирки клапанов (кривошипно-кулисный механизм)
Рейтинг: 30
Софт: КОМПАС-3D 14
Состав: Вал 1, Вал 7, Втулка 6, Диск к
2
58
190
3455
Приспособление для притирки клапанов (кривошипно-кулисный механизм)

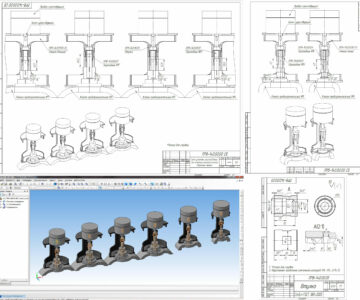

Комплект приспособлений для поднятия штоков клапанов
Рейтинг: 50
Софт: КОМПАС-3D 13 sp1
Состав: 3D сборки, чертежи для изготов
0
0
46
342
Комплект приспособлений для поднятия штоков клапанов

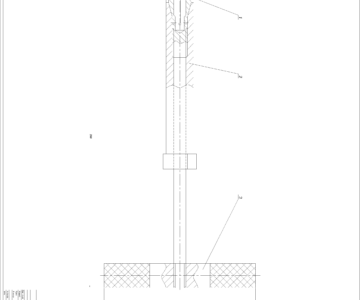

Сборочный чертеж цанговое приспособление для притирки клапанов
