КОМПАС 3D 18

Приспособление для ремонта тормозных колодок

Оренбургский государственный аграрный университет
Кафедра технической эксплуатации автомобилей
Дипломный проект по дисциплине эксплуатация автомобилей совершенствование организации и технологии процессов ТО и ТР в “Оренбург-СканСервис”
Оренбург 2008

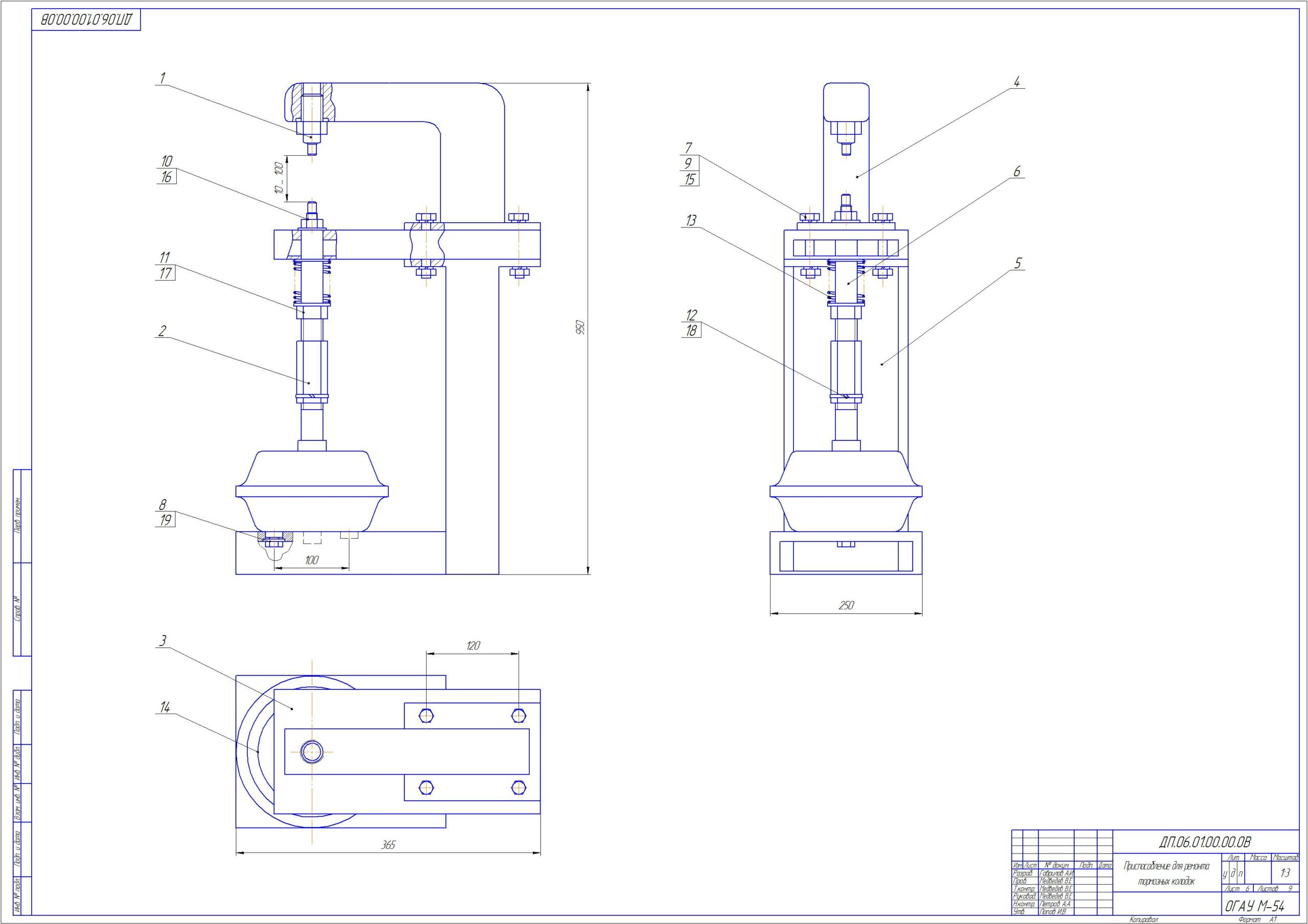

Проводится анализ деятельности предприятия, проведения процессов ТО и ТР, совершенствование этих процессов, с разработкой приспособления для ремонта тормозных колодок, содержит графическое выполнение: ген план предприятия, участка. КД на приспособление, вентиляция и ТЭП. Приспособление представляет собой силовой пневматический агрегат, создающий усилие, обеспечивающее смятие заклепки.

Состав: Вид деятельности, Ген план предприятия, Планировка участка, Приспособление (ВО), деталировка, Спецификации на ген план, планировки и ВО, схема вентиляции и ТЭП, ПЗ Язык документа

Софт: КОМПАС-3D 13SP2

Файлы:

Каталог / Транспорт / Автомобили и автомобильное хозяйство (Автосервис) / Приспособление для ремонта тормозных колодок
