Приспособление для снятия поршневых колец

Учреждение образования Кличевский государственный аграрно-технический колледж
Техническое обеспечение процессов в сельско-хозяйственном производстве
Конструкторская разработка: Приспособление для снятия поршневых колец

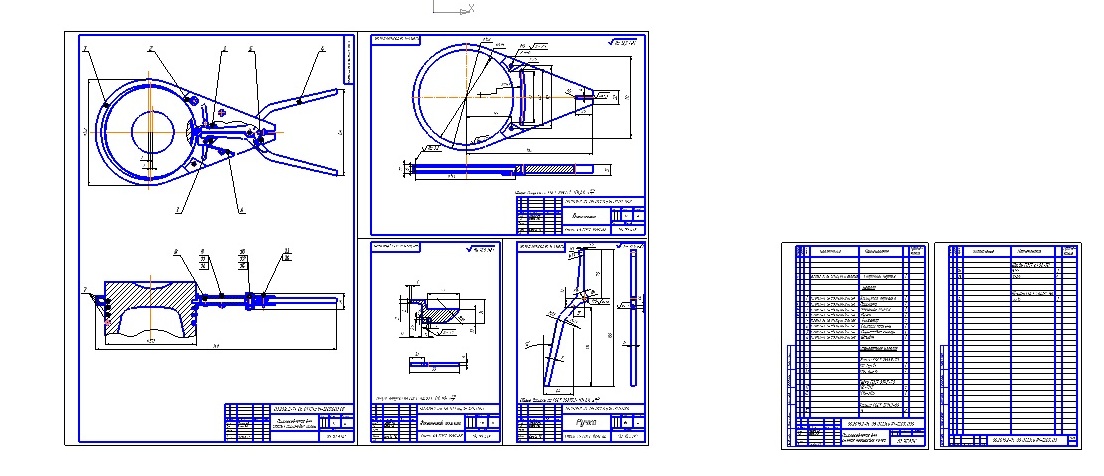

Приспособление для снятия поршневых колец. Формат А1, деталеровка, спецификация.
Трудно сказать, что сложнее: надеть или снять жестко пружинящее кольцо, служащее уплотнителем между стенками поршня и цилиндра в двигателях внутреннего сгорания, компрессорах, некоторых насосах. Тем ценнее простое приспособление, созданное молодыми новаторами на Павлодарском тракторном заводе. Оно облегчает выполнение обеих операций. Внешне инструмент напоминает клещи, вместо губок у него — кольцевая державка. Она соединяется с ручками пластиной, в прорези которой установлена стягивающая пружина. Последняя поддерживает ручки в исходном положении: с сомкнутыми рабочими язычками. Той же цели служат две дополнительные пружины, соединяющие ручки с пластиной. Кроме того, на пластине имеется регулировочный болт, задающий размер развода язычков инструмента; он обеспечивает необходимый разжим кольца и в то же время предохраняет его от поломки.
Принцип работы приспособления прост. Поршневое кольцо вставляют в кольцевую державку так, чтобы его замки (разъемы) упирались в язычки. При сжимании ручек кольцо расширится и легко станет на поршень. Для снятия кольца приспособление переворачивают на 180°, устанавливают на поршень и, введя язычки в замковый разъем поршневого кольца, сжимают ручки: кольцо раздвигается и беспрепятственно снимается с поршня.

Состав: Приспособление (СБ) Пластина(корпус), Зажимной язычок, Ручка. Язык документа

Софт: КОМПАС-3D V16 x64

Сайт: www
