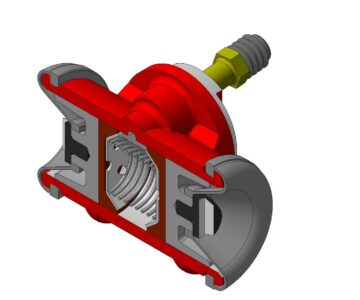

Проект технического перевооружения участка по ремонту тормозных цилиндров в ОАО Мичуринский локомотиворемонтный завод «Милорем», с разработкой стенда для сборки поршня с передней крышкой тормозного цилиндра 2ТЭ116

Мичуринский государственный аграрный университет
Кафедра «Стандартизации, метрологии и технического сервиса.»
Дипломный проект для направления 35.03.06 – «Агроинженерия», профиль «Технический сервис в АПК» (бакалавриат), На тему «Проект технического перевооружения участка по ремонту тормозных цилиндров в ОАО Мичуринский локомотиворемонтный завод «Милорем», с разработкой стенда для сборки поршня с передней крышкой тормозного цилиндра 2ТЭ116»
2014г

В ходе дипломного проектирования была рассмотрена характеристика Мичуринского локомотиворемонтного завода ОАО «МИЛОРЕМ», модернизирован участок по ремонту тормозных цилиндров, разработано приспособление для разборки, сборки поршня с передней крышкой тормозного цилиндра. Дипломный проект содержит 73 листа компьютерного текста и графическую часть, представленную в виде 10 листов формата А1. Экономически обосновано принятое проектное решение по модернизации участка. Также рассмотрены вопросы по охране труда и охране окружающей среды, рассчитано освещение, вентиляция и микроклиматические условия на данном участке
ВВЕДЕНИЕ 7
1. КРАТКАЯ ХАРАКТЕРИСТИКА ОАО МИЛОРЕМ 8
1.1 Местоположение ОАО МИЛОРЕМ и основанные направления хозяйственной деятельности 8
1.2 Основные направления производственной деятельности ОАО МИЛОРЕМ 8
1.3 Технико-организационный уровень развития МЛРЗ ОАО МИЛОРЕМ 10
1.4 Краткая характеристика тепловоза ЧМЭ3 14
1.5 Обоснование темы дипломного проекта 16
2. ТЕХНОЛОГИЧЕСКАЯ ЧАСТЬ 18
2.1 Дефекты тормозных цилиндров и способы их устранения 18
2.2 Расчет режимов механической обработки 19
3. ПРОЕКТНАЯ ЧАСТЬ 27
3.1 Определение годовой производственной программы ОАО МИЛОРЕМ 27
3.2 Распределение годового объема работ по видам и определение состава участка 29
3.3 Назначение режима работы и определение фондов времени рабочих и оборудования 29
3.4 Определение количества необходимого оборудования 32
3.5 Расчет и выбор потребного оборудования 33
3.6 Расчет производственной площади участка 34
3.7 Энергетическая часть 34
3.8 Расчет годового расхода сжатого воздуха 35
3.9 Расчет годового расхода пара на отопление и вентиляцию 36
4. КОНСТРУКТОРСКАЯ ЧАСТЬ 38
4.1 Обоснование конструкторской разработки 38
4.2 Описание приспособления и принцип работы 39
4.3 Расчет рамы приспособления 40
4.4 Расчет сварочных соединений на прочность 44
4.5 Расчет на прочность резьбового соединения 45
5. БЕЗОПАСНОСТЬ ЖИЗНЕДЕЯТЕЛЬНОСТИ в ОАО МИЛОРЕМ 47
5.1 Анализ состояния охраны труда в ОАО МИЛОРЕМ 47
5.2 Виды, содержание и сроки проведения инструктажей 49
5.3 Пожарная безопасность на участке по ремонту тормозных цилиндров 51
5.4 Освещение помещения 52
5.5 Расчет вентиляции помещения 53
5.6 Экологическая обстановка на ОАО МИЛОРЕМ 53
6. ТЕХНИКО-ЭКОНОМИЧЕСКАЯ ОЦЕНКА ПРОЕКТА РЕКОНСТРУКЦИИ УЧАСТКА ПО РЕМОНТУ ТОРМОЗНЫХ ЦИЛИНДРОВ НА ОАО МЛРЗ МИЛОРЕМ 56
6.1 Расчет стоимости основных производственных фондов 56
6.2 Расчет заработной платы ремонтных рабочих 58
6.3 Расчет затрат на амортизационные отчисления 59
6.4 Расчет годовых расходов 60
6.5 Расчет себестоимости, прибыли и налогов 62
6.6 Расчет финансово-экономических показателей 64
ЗАКЛЮЧЕНИЕ 68
СПИСОК ИСПОЛЬЗУЕМЫХ ИСТОЧНИКОВ 69
ПРИЛОЖЕНИЕ А 71

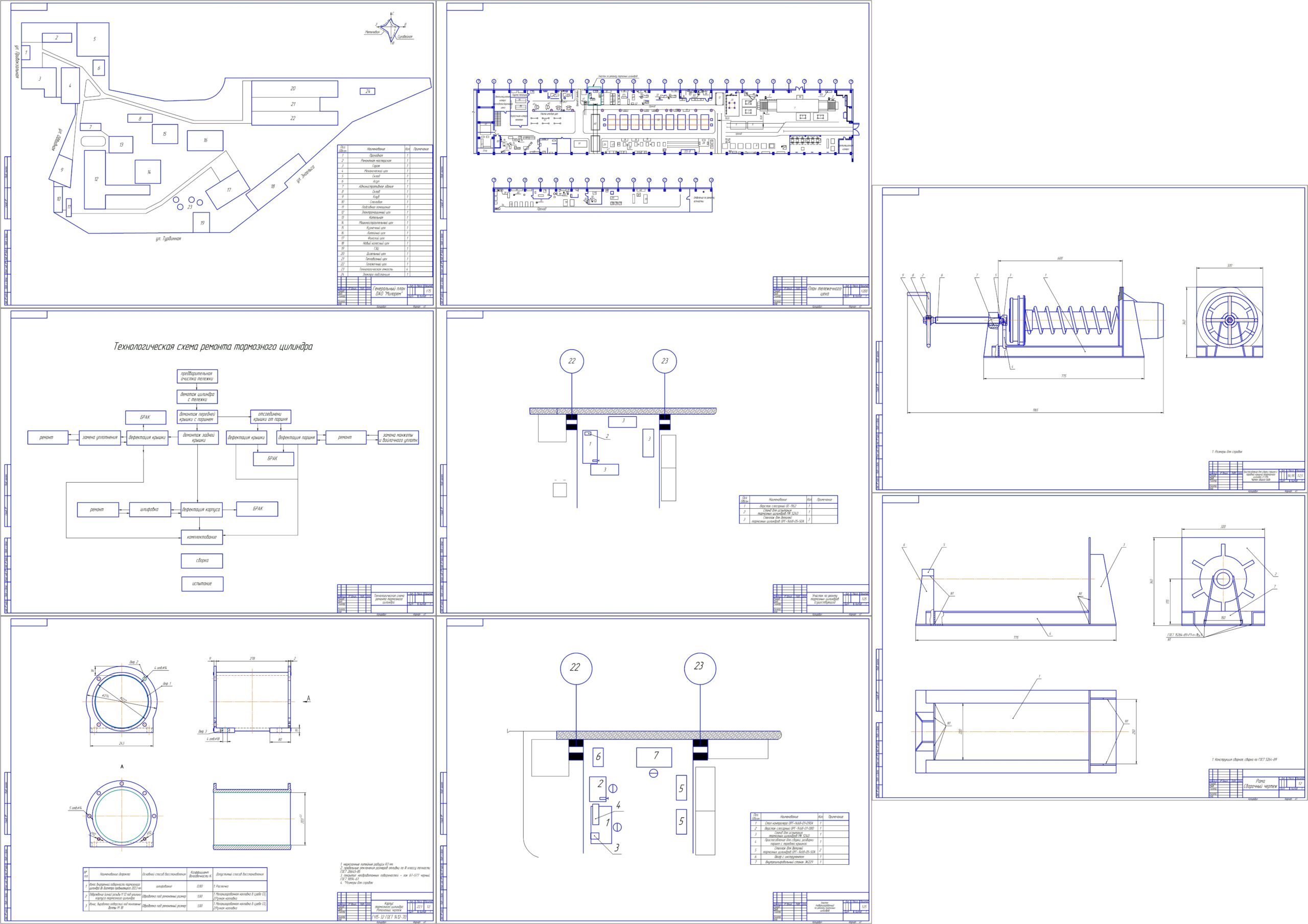

Состав: Генеральный план предприятия (ГП), Анализ хозяйственной деятельности предприятия (ГР), План тележечного цеха (ПЦ), Участок по ремонту тормозных цилиндров до проектного решения (ПЦ), Участок по ремонту тормозных цилиндров после проектного решения (ПЦ), Технологическая схема ремонта тормозных цилиндров (ТС), Ремонтный чертеж корпуса тормозного цилиндра (РЧ), Маршрутная карта восстановления тормозных цилиндров (МК), Общий вид приспособления для сборки поршня с передней крышкой тоормозного цилиндра 2ТЭ116 (ОВ), Сборочный чертеж рамы приспособления (СБ), Деталировка, Технико-экономическая оценка проектного решения (ТБ), Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 15.1

Файлы:
6 Проект технического перевооружения участка по ремонту тормозных цилиндров/
6 Проект технического перевооружения участка по ремонту тормозных цилиндров/косынка.cdw
6 Проект технического перевооружения участка по ремонту тормозных цилиндров/Записка.doc
6 Проект технического перевооружения участка по ремонту тормозных цилиндров/Участок модернизированный.cdw
6 Проект технического перевооружения участка по ремонту тормозных цилиндров/Маршрутная карта 2.CDW
6 Проект технического перевооружения участка по ремонту тормозных цилиндров/Приложение А.doc
6 Проект технического перевооружения участка по ремонту тормозных цилиндров/Плита упорная.cdw
6 Проект технического перевооружения участка по ремонту тормозных цилиндров/Ребро.cdw
6 Проект технического перевооружения участка по ремонту тормозных цилиндров/Таблица эконом..cdw
6 Проект технического перевооружения участка по ремонту тормозных цилиндров/Планка.cdw
6 Проект технического перевооружения участка по ремонту тормозных цилиндров/планировка цеха.cdw
6 Проект технического перевооружения участка по ремонту тормозных цилиндров/Вилка.cdw
6 Проект технического перевооружения участка по ремонту тормозных цилиндров/Жесткость.cdw
6 Проект технического перевооружения участка по ремонту тормозных цилиндров/Спецификация к общему виду.spw
6 Проект технического перевооружения участка по ремонту тормозных цилиндров/Обод.cdw
6 Проект технического перевооружения участка по ремонту тормозных цилиндров/Плита опорная.cdw
6 Проект технического перевооружения участка по ремонту тормозных цилиндров/Спицца.cdw
6 Проект технического перевооружения участка по ремонту тормозных цилиндров/Гайка.cdw
6 Проект технического перевооружения участка по ремонту тормозных цилиндров/Маршрутная карта 1.CDW
6 Проект технического перевооружения участка по ремонту тормозных цилиндров/Спецификация к основанию.spw
6 Проект технического перевооружения участка по ремонту тормозных цилиндров/Штифт.cdw
6 Проект технического перевооружения участка по ремонту тормозных цилиндров/Корпус.cdw
6 Проект технического перевооружения участка по ремонту тормозных цилиндров/Ведомость оборудования цеха.spw
6 Проект технического перевооружения участка по ремонту тормозных цилиндров/Ступица.cdw
6 Проект технического перевооружения участка по ремонту тормозных цилиндров/Основание СБ.cdw
6 Проект технического перевооружения участка по ремонту тормозных цилиндров/Тех. схема.cdw
6 Проект технического перевооружения участка по ремонту тормозных цилиндров/Пята.cdw
6 Проект технического перевооружения участка по ремонту тормозных цилиндров/Ген план.cdw
6 Проект технического перевооружения участка по ремонту тормозных цилиндров/Участок старый.cdw
6 Проект технического перевооружения участка по ремонту тормозных цилиндров/Винт.cdw
6 Проект технического перевооружения участка по ремонту тормозных цилиндров/КОРПУС РЕМ,ЧЕРТЕЖ.cdw
6 Проект технического перевооружения участка по ремонту тормозных цилиндров/Общий вид приспособления.cdw
