Проектирование карданной передачи КамАЗ-5490

Казанский национальный исследовательский технический университет им. А.Н. Туполева-КАИ» (КНИТУ-КАИ)
Институт авиации, наземного транспорта и энергетики
Кафедра автомобильных двигателей и сервиса
Курсовой проект по дисциплине: «Автомобили»
на тему «Проектирование карданной передачи КамАЗ-5490»
Казань 2020

В курсовом проекте произведены расчеты следующих компонентов: карданная передача, детали карданной передачи, крестовины карданного шарнира, вилки карданного шарнира, игольчатых подшипников карданного шарнира, трубы карданного вала и шлицевого соединения скользящей вилки.

Исходные данные: максимальный крутящий момент двигателя 2100 Нм, максимальные обороты двигателя 1900 об/мин, передаточное число главной передачи 3.077, передаточное число первой передачи 13.86, передаточное число пятой передачи 3.02,
полный вес автомобиля 186000 Н, вес на ведущей оси 115000 Н, статический радиус колеса 0.446 м, максимальная скорость автомобиля 110 км/ч.

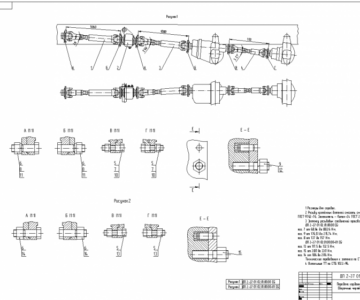

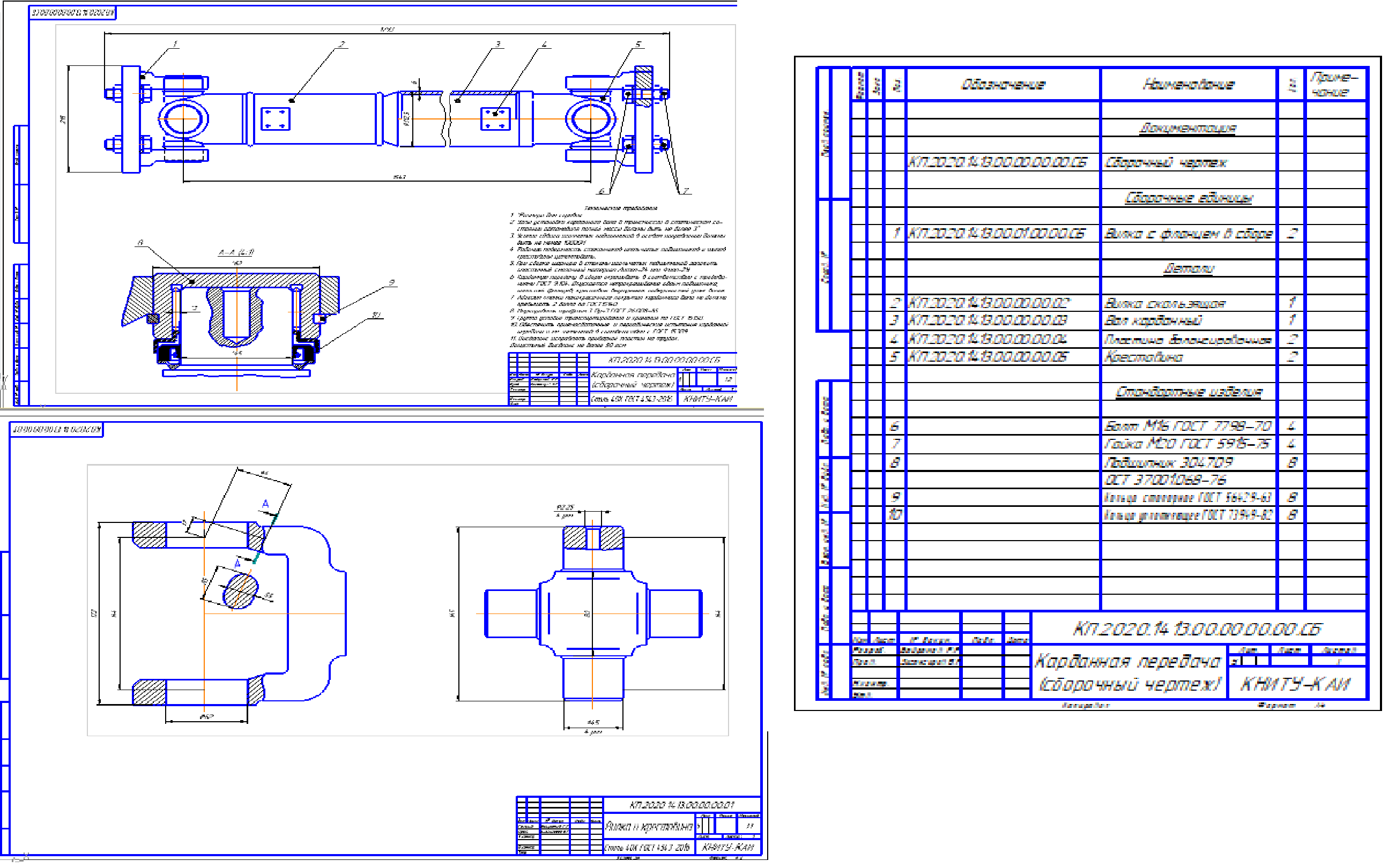

Графическая часть содержит сборочный чертеж карданной передачи, рабочий чертеж крестовины и вилки.

1. Введение
2.Исходные данные
3.Расчет карданной передачи
4.Расчет деталей карданной передачи
Заключение
Список используемой литературы
