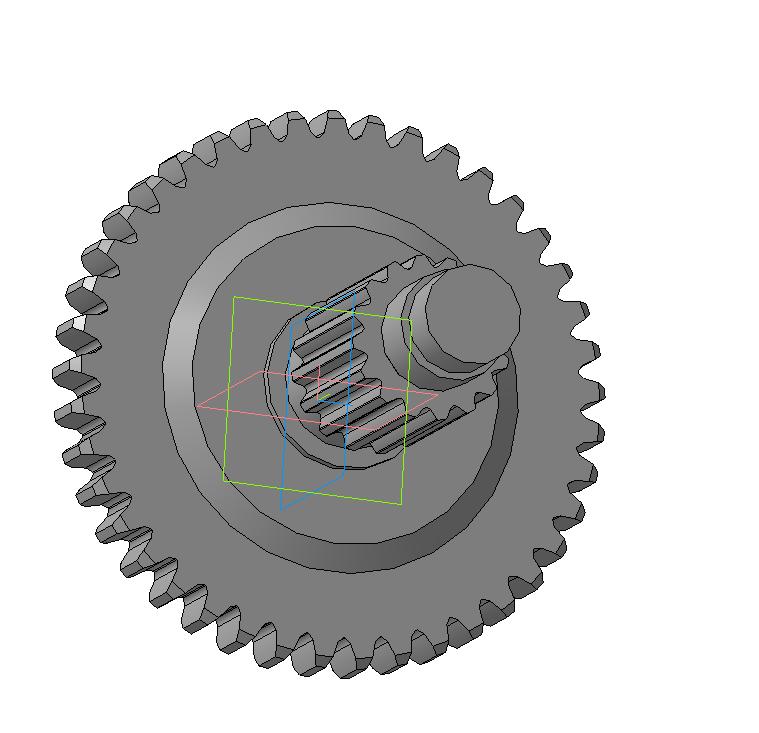

топ За месяцПромежуточный вал раздаточной коробки УАЗ u=2.6 (модернизация)
Промежуточный вал для модернизации прямозубой раздатки УАЗ, для передаточного числа пониженной передачи равной 2.6
Состав: 3D Деталь
Софт: КОМПАС-3D 15
Файлы:
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

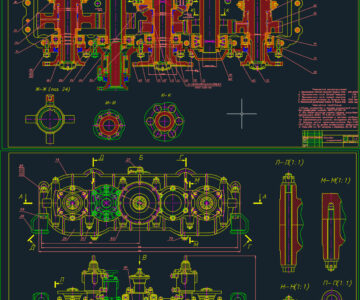

Еще чертежи и проекты по этой теме:
Чтобы оставить комментарий, нужно войти на сайт
здравстуйте, подскажите пожалуйста при скачивании архива с 3d моделью будут ли в данном архиве необходимые размеры для изготовления конкретной детали?
нет смотрите поле Состав: 3D Деталь, ве как на предпросмотре
Если Вам нужны размеры обращайтесь напрямую к автору Pglubokov@mail.ru, это я, (вполне возможно 3де модель не выкинул еще) а так что бы изготовить данную вал шестерню ни каких размеров и не надо..
Берете пром вал от РК Патриот, срезаете венец, на родном пром вале та-же операция. теперь жените венец от промвала Патриота с заготовкой... Все...
Конечно все это сумбурно написано более подробно можно найти в интернете.
вполне неплохо описано, но можно тупо купить уже готовую деталь.
спасибо, я в курсе подобной переделки но у нас за такую работу токаря не берутся даже за деньги). вот и ищу чертёж готового вала
Тогда еще больше не понял, что мешает образмерить модель которая на сайте выложена? или тупо взять родной промвал обмерить по факту и только пересчитать венец на нужное кол-во зубьев модуль тот же вроде 3,5.
И главного не понял у Вас есть целый цех, токарка, закалка, притирка, итд, технолог, токоря...
Если у Вас есть ЦПУ то модель в него тупо запихивайте и все... он сам все образмерит... и выточит... останится цементировать венец и шлицы...
