Расчет и проектирование одноступенчатого цилиндрического редуктора

Пинский Государственный индустриально-педагогический колледж
Кафедра «Техническая эксплуатация автомобилей»
Курсовой проект по дисциплине: «Техническая механика»
На тему: Рассчитать и спроектировать одноступенчатый цилиндрический редуктор
Пинск 2018

Исходные данные:
цилиндрический редуктор общего назначения
Исходные данные: Мощность на выходном валу: P3= 8,59 кВт
Частота вращения выходного вала: n3= 163 об/мин
Характер нагрузки не реверсивный, Схема 1-7-2-5

Общие положения, состав и содержание курсового проекта
Введение 5
Выбор двигателя. Кинематический расчет привода 6
Выбор материала зубчатой передачи 10
Расчет закрытой цилиндрической зубчатой передачи 13
Проектный расчет валов 17
Конструктивные размеры зубчатой пары. Составление расчетной схемы нагружения валов. 19
Проверка долговечности подшипников 23
Подбор и проверка шпонок. Проверочный расчет валов. Смазывание зубчатого зацепления. 29
Энерго- и ресурсосбережение 31
Литература 32

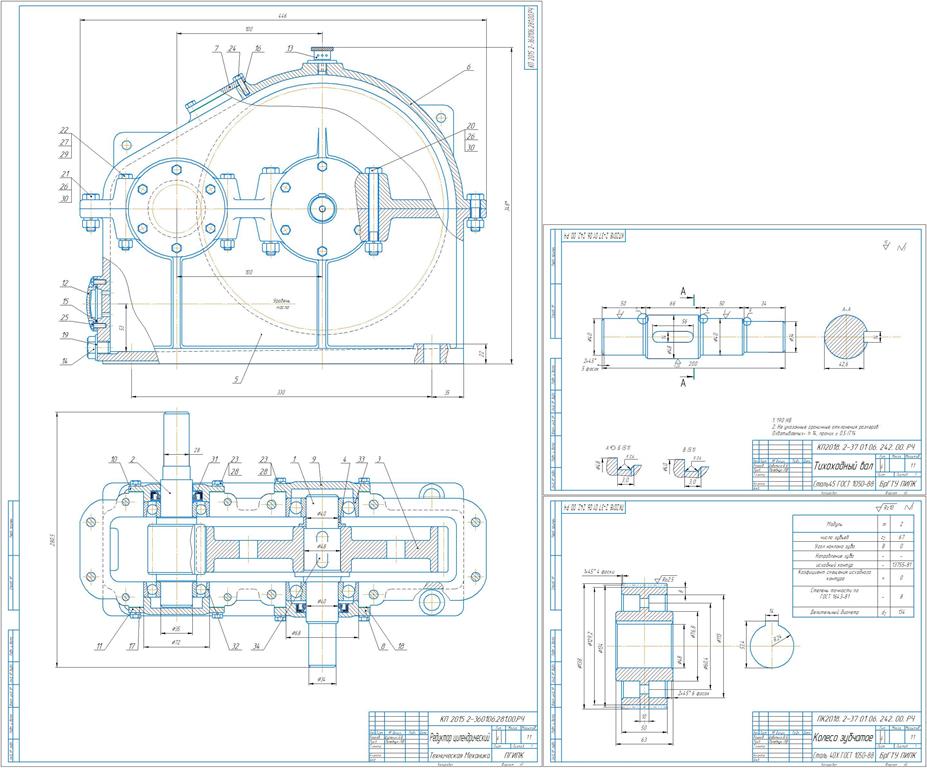

Состав: Расчетная часть , чертеж редуктора , чертеж вала , чертеж колеса , спецификация Язык документа

Софт: КОМПАС-3D 16

Файлы:
колесо.cdw
ПЗ Шабатько В Б 242.docx
Редуктор(Спец).doc
Вал..cdw
Редуктор.cdw
