Разработать ТП ремонта КПП автомобиля ЗИЛ-130-76 и приспособление для снятия заднего подшипника вторичного вала

РАПТ г Рубцовск
Техническое обслуживание и ремонт автомобильного транспорта
Курсовой проект по дисциплине ТО
на Тему: Разработать ТП ремонта КПП автомобиля ЗИЛ-130-76 и приспособление для снятия заднего подшипника вторичного вала
Рубцовск 2016

Введение 4
1 Исследовательская часть 6
1.1 Исследование коробок передач 6
1.1.1 Назначение коробки передач 6
1.1.2 Устройство ступенчатой коробки передач 7
1.2 Характеристика коробки передач ЗИЛ-130-76 13
1.3 Технико-экономическое обоснование проекта 16
2 Технологическая часть 20
2.1 Основные неисправности коробки передач и методы их устранения 20
2.2 Снятие и установка коробки передач 21
2.3 Разборка коробки передач 22
2.3.1 Снятие и разборка механизма переключения передач 23
2.3.2 Снятие и разборка первичного вала 25
2.3.3 Снятие и разборка вторичного вала 26
2.3.4 Снятие и разборка промежуточного вала и блока шестерен заднего 28
хода
2.4 Восстановление основных деталей коробки передач 30
2.4.1 Картер 30
2.4.2 Валы и шестерни коробки передач 32
2.4.3 Синхронизаторы коробки передач 35
2.4.4 Крышка картера коробки передач с механизмом переключения
передач 35
2.5 Сборка коробки передач 36
2.5.1 Сборка и установка промежуточного вала 36
2.5.2 Сборка и установка вторичного вала и синхронизаторов 37
2.5.3 Сборка и установка первичного вала 38
2.5.4 Сборка крышки коробки передач
39
2.5.5 Сборка картера рычага переключения передач 39
2.6 Испытание коробки передач 40
2.7 ТО коробки передач 40
2.8 Схема технологического процесса. 42
3 Организационная часть. 43
3.1 Организация рабочего места 43
3.2 Организация технического контроля 44
3.3 Техника безопасности и мероприятия по охране труда и окружающей
среды 45
4 Конструкторская часть 49
4.1 Общее устройство и принцип действия приспособления 49
4.2 Расчет на прочность 50
Заключение 52
Список используемой литературы 53
Приложение А

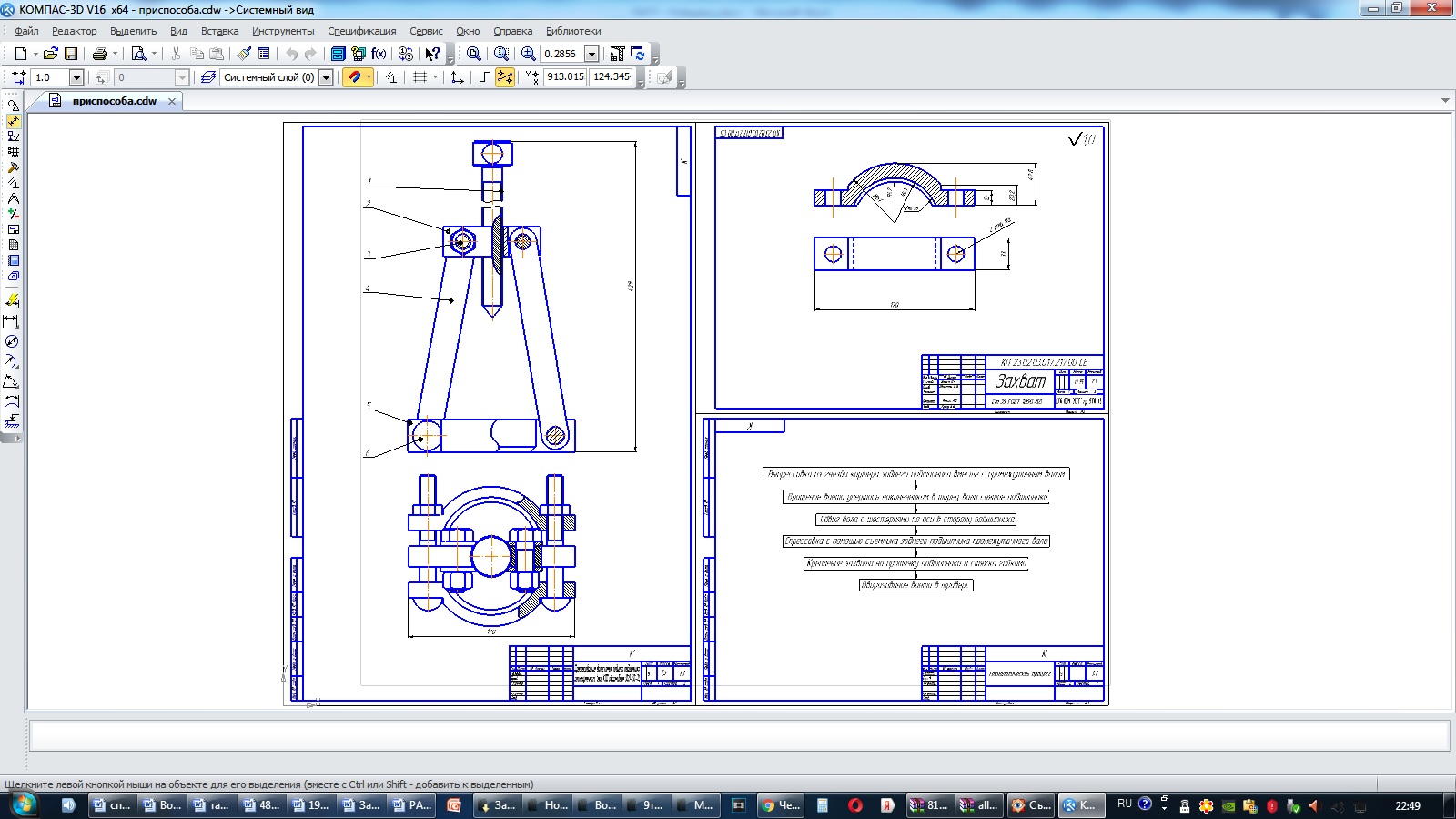

Состав: приспособление для снятия заднего подшипника вторичного вала (СБ), деталировка (захват), технологический процесс Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Транспорт / Автомобили и автомобильное хозяйство (Автосервис) / Разработать ТП ремонта КПП автомобиля ЗИЛ-130-76 и приспособление для снятия заднего подшипника вторичного вала

приспособа.cdw
приспособа.cdw.bak
пояснилка.doc
приложение.doc
