Стенд для разборки шатуна двигателя

Казанский государственный аграрный университет
Кафедра эксплуатации и ремонта машин и оборудования
Курсовой проект по дисциплине: "Технологическое оборудование ремонтного производства"
На тему: "Разработка стенда для разборки шатуна двигателя ЗМЗ-53 автомобиля ГАЗ-53"
Казань 2014

Разработка кстенда для завёртывания и отвёртывания гаек шатунов двигателя ГАЗ-53, 34 с.: 4 ил., 1 табл., 5 источников.
Работа содержит описание конструкции и принципа действия стенда для завёртывания и отвёртывания гаек шатунов двигателя ЗМЗ-53 , его технические характеристики, расчет силовых механизмов и привода, а также расчет наиболее нагруженных элементов конструкции на прочность, инструкцию по безопасной эксплуатации стенда.
В качестве прототипа конструкции взят стенд модели 6403-40 для легковых автомобилей.
В пояснительной записке приведено описание и принцип действия стенда, а также расчеты его конструкции. В графической части приведен общий вид стенда, деталировка. К общему виду имеется спецификация.
Техническая характеристика стенда:
Крутящий момент на шпинделе, кгс*м:
Максимальный…………………………………………………….…….13,8
Нужный для нормальной затяжки……………………………………7,1
Частота вращения шпинделя, об/мин………………………………140
Время завёртывания и отвёртывания гайки, с…………………… 6
Электродвигатель:
Тип………………………………………………………………............АО2-32-4
Мощность, кВт………………………………………………….………..1,0
Частота вращения вала, об/мин…………………………………..1400
Масса, кг……………………………………………………….………..130

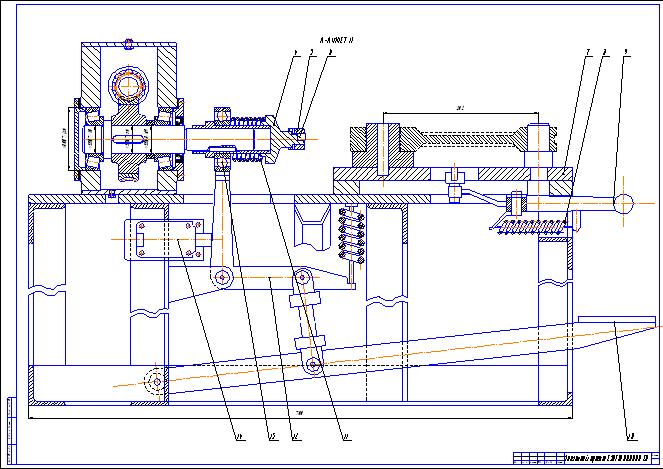

Состав: Стенд (ВО) - 2 листа А1, Деталировка (Вал, втулка, головка, ключ, червячное колесов) - 1 лист А1, Спецификация к ВО, ПЗ - 33 стр. Язык документа

Софт: КОМПАС-3D 13sp2

Файлы:
Стенд сборки-разборки шатунов/
Стенд сборки-разборки шатунов/ВО.cdw
Стенд сборки-разборки шатунов/Детали/
Стенд сборки-разборки шатунов/Детали/Вал.cdw
Стенд сборки-разборки шатунов/Детали/Втулка.cdw
Стенд сборки-разборки шатунов/Детали/Головка.cdw
Стенд сборки-разборки шатунов/Детали/Ключ.cdw
Стенд сборки-разборки шатунов/Детали/Червячное колесо.cdw
Стенд сборки-разборки шатунов/ПЗ.doc
Стенд сборки-разборки шатунов/Спецификация.spw
