ФГБОУ ВПО «ЮРГУЭС»
Кафедра "Техническая эксплуатация автомобилей"
Дипломный проект
На тему: "Реконструкции станции технического обслуживания автомобилей «Каспий Газавтосервис» г. Астрахани с разработкой кузовного участка"
Шахты 2011
Данный дипломный проект на тему «Реконструкции станции технического обслуживания автомобилей «Каспий Газавтосервис» г. Астрахани с разработкой кузовного участка» представлен пояснительной запиской объемом 138 листов и графической частью, выполненной на листах формата А1 количеством 10 листов.
Пояснительная записка включает в себя семь основных разделов проекта.
В первом разделе проведен анализ состояния вопроса, рассмотрена номенклатура услуг реконструируемой СТОА и проведено обоснование цели и задач проекта.
Во втором разделе приведено обоснование технологических решений по реконструкции предприятия, выполнен расчет производственной программы предприятия, произведены выбор и расстановка оборудования.
В третьем разделе осуществлено описание технологии проведения работ на кузовном участке.

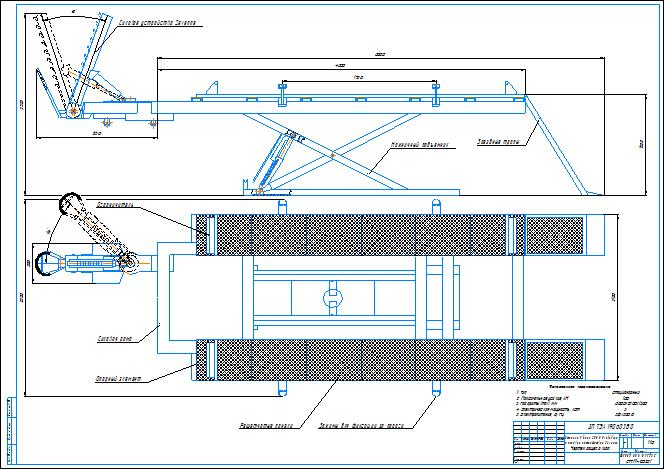

В четвертом разделе была рассмотрена конструкция подъемно – выправочного стапеля Rhone 2800 Evolution с силовым устройством Sevenne, и произведены поверочные расчеты.
В пятом разделе был произведен расчет местной вентиляции на кузовном участке, а также рассмотрены вопросы энергосбережения на пред-приятии.
В шестом разделе произведен анализ вредных и опасных производственных факторов, расчет освещения. Описаны мероприятия по обеспечению безопасности труда на кузовном участке.
В седьмом разделе произведен расчет основных экономических показателей проекта.
Содержание
Введение……………………………………………………………………………..6
1 Анализ состояния вопроса и обоснование проекта………………………………..8
1.1 Общая характеристика базовой СТОА ………………………………………......8
1.2 Выбор и обоснование номенклатуры услуг реконструируемой СТОА..............9
1.3 Обоснование цели и задач проекта………………………………………...........16
2 Технологическое проектирование……………………………..………………….17
2.1 Обоснование технологических решений по реконструкции предприятия…...17
2.2. Определение производственной программы предприятия……………………18
2.3 Расчет и распределение годовой трудоемкости работ по
производственным подразделениям…………………………………………..21
2.4. Персонал предприятия…………………………………………………………..26
2.5 Расчет количества постов и автомобиле-мест………………………………….28
2.6. Расчет площадей производственных помещений……………………………..36
2.7 Выбор и обоснование потребного количества технологического
оборудования для кузовного участка…………………………………………38
2.8 Планировка территории и помещений………………………….........................46
3 Технология проведения работ на кузовном участке ……………………………47
3.1 Анализ условий эксплуатации и неисправностей кузова
автомобиля SKODA OCTAVIA II ………………………………………………47
3.2 Разработка технологического процесса восстановления геометрии кузова
автомобиля SKODA OCTAVIA II ……………………………………………....53
4 Конструкция, расчет и техническая эксплуатация подъемно – выправочного
стапеля Rhone 2800 Evolution с силовым устройством Sevenne………………...71
4.1 Принцип действия, устройство и регулировки оборудования………………...71
4.2 Проверочные расчеты исполнительных механизмов и привода………….........87
4.3 Монтаж, техническое обслуживание и ремонт
стапеля Rhone 2800 Evolution ……………………………………………………92
5 Инженерные сооружения и энергосбережение на предприятии …………………95
5.1 Выбор и расчет местной вентиляции на кузовном участке ……………………95
5.2 Энергосбережение на предприятии……………………………………………...103
6 Безопасность жизнедеятельности………………………………………………….108
6.1 Анализ вредных и опасных факторов на кузовном участке ….........................108
6.2 Мероприятия по охране труда на кузовном участке …………………………...108
6.3 Расчет искусственного освещения……………………………………………….110
6.4 Инструкция по охране труда для рабочих кузовного участка …………………111
6.5 Обеспечение пожарной безопасности на предприятии………………………...116
7 Экономическое обоснование проекта …………………………………………….123
7.1 Расчет капитальных вложений в проект………………………………………...123
7.2 Состав затрат на выполнение работ по разрабатываемому участку…………..125
7.3 Расчет затрат на содержание помещения………………………………………125
7.4 Расчет фонда заработной платы рабочих кузовного участка …………………128
7.5 Смета затрат кузовного участка………………………………………………..130
7.6 Расчет финансовых результатов ………………………………………………..130
7.7 Расчет показателей экономической эффективности проекта………………….132
Заключение……………………………………………………………………….. 134
Библиографический список……………………………………………………...135
Приложение А. Спецификация………………………………………………….138
