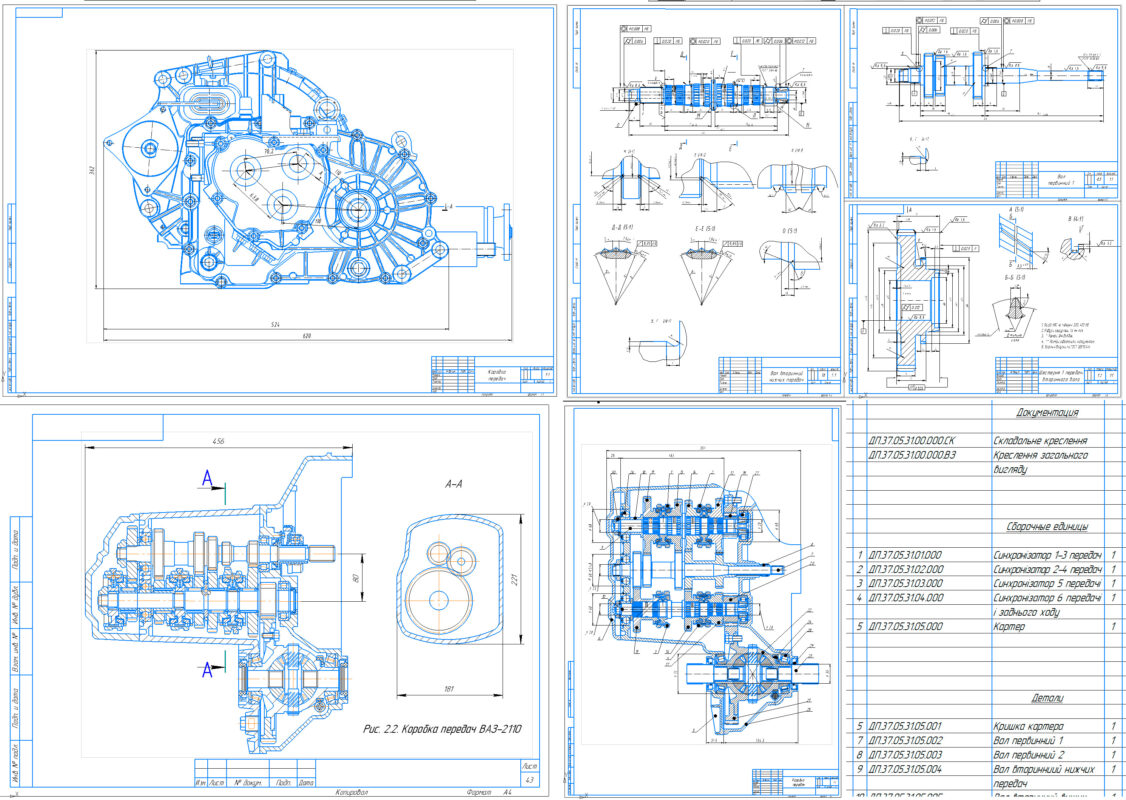

Шестиступенчатая КПП типа DSG для переднеприводного легкового автомобиля. Пояснительная записка. Чертежи: вид общий, сборочный, деталировка.
ЗМІСТ
ВСТУП 3
1. АНАЛІЗ КОНСТРУКТИВНИХ СХЕМ СУЧАСНИХ ТРАНСМІСІЙ ЛЕГКОВИХ АВТОМОБІЛІВ 5
1.1. Класифікація і вимоги до трансмісій 5
1.2. Типи і компонувальні схеми трансмісій 8
1.3. Аналіз сучасних конструкцій коробок передач легкових автомобілів 16
1.3.1. Механічна коробка передач 16
1.3.2. Автоматична КПП 21
1.3.3. Автоматична безступінчаста коробка передач 32
1.3.4. Коробки передач з подвійним зчепленням і автоматичним перемиканням передач 34
Висновки 40
2. ПРОЕКТУВАННЯ ШЕСТИСТУПЕНЕВОЇ КОРОБКИ ПЕРЕДАЧ ДЛЯ ЛЕГКОВОГО АВТОМОБІЛЯ 41
2.1. Вибір автомобіля-прототипу 41
2.2. Вибір і обґрунтування конструкції шестиступеневої коробки передач 44
2.2.1. Кінематична схема коробки передач 44
2.2.2. Визначення передаточних чисел коробки передач 45
2.3. Розрахунок коробки передач 46
2.3.1. Визначення міжосьової відстані між валами коробки, модуля зубчастих коліс та їх діаметрів 46
2.3.2. Розрахунок зубчастих коліс на міцність 58
2.3.3. Розрахунок валів 60
Висновки 64
Игорь С.
Сергей Лисицкий
Есть ли такой чертеж в разрезе? Примерно посредине по вертикали.
тут есть и продольный и поперечный разрез, обновил картинку
Можно узнать какая коробка послужила прототипом?
Результаты анализа, проведенного в главе 1, свидетельствуют, что наибольшее распространение коробки передач с двойным сцеплением получили на пе-реднеприводных легковых автомобилях. Поэтому в качестве автомобиля-прототипа выбираем ВАЗ-2110, характеристики которого приведены в таблице 2.1.
