Сибирский государственный автомобильно-дорожный университет,
Кафедра Автомобильный транспорт
Курсовой проект по дисциплине "Основы проектирования технологического оборудования"

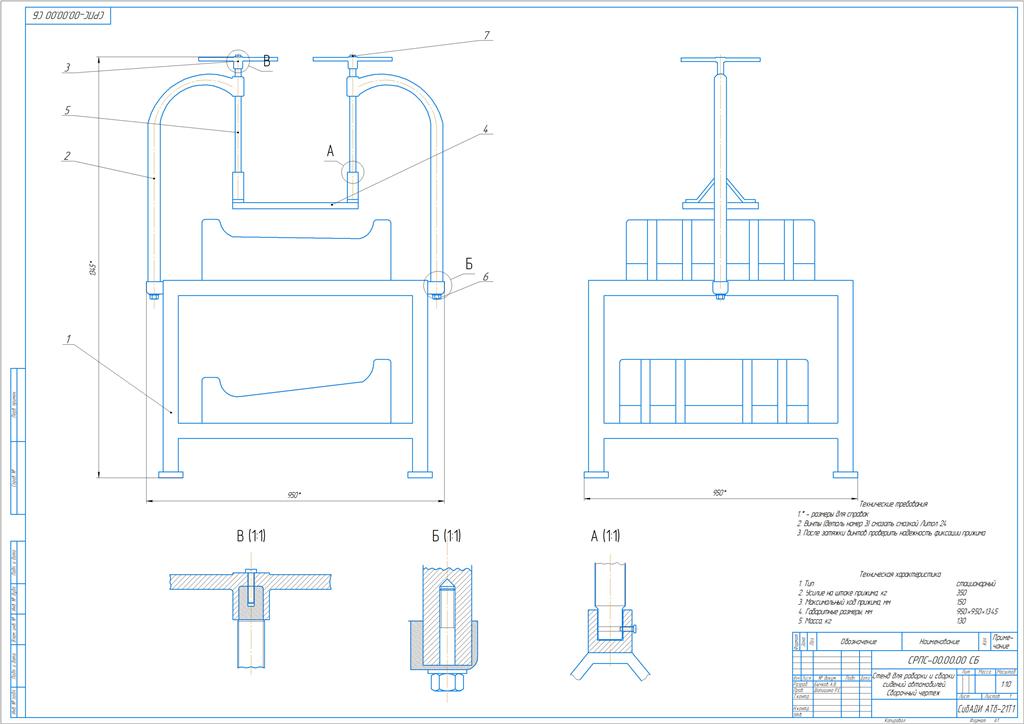

На тему: Стенд для разборки и сборки сидений автомобиля
Стенд предназначен для разборки и сборки обивок сидений.
Основные функции изделия:
⦁ разборка и сборка и спинок сидений при их ремонте или изготовлении.
Данный стенд используется при работах текущего ремонта. Размещение данного оборудования целесообразно на обойном участке. Необходимо обеспечить расположение стенда на ровной горизонтальной поверхности, не допускается размещение стенда вне помещения.
По каталожной классификации данный стенд принадлежит к группе разборочно-сборочного оборудования. По функциям выполняемым оборудованием – оборудование для приведения ОТВ из исходного состояния в заданное. По характеру рабочих процессов, протекающих внутри оборудования – механическое. По характеру воздействия на ОТВ – воздействие методом давления.
Технические параметры:
Тип Стационарный
Усилие на штоке прижима, кг 350
Максимальный ход прижима, мм 150
Габаритные размеры, мм 950х950х1345
Масса, кг 130
СОДЕРЖАНИЕ
ВВЕДЕНИЕ 3
1 ТЕХНИЧЕСКОЕ ЗАДАНИЕ 4
1.1 Общая характеристика изделия 4
1.2 Характеристика объекта технического воздействия 5
2 ТЕХНИЧЕСКОЕ ПРЕДЖЛОЖЕНИЕ 7
2.1 Анализ существующих конструкций 7
2.2 Выбор вариантов изделия и его разработки 13
3 ЭСКИЗНЫЙ ПРОЕКТ ИЗДЕЛИЯ 14
4 ТЕХНИЧЕСКИЙ ПРОЕКТ ИЗДЕЛИЯ 15
4.1 Разработка структуры изделия 15
4.2 Обоснование выбора составных частей 16
5 РАЗРАБОТКА КОНСТРУКТОРСКИХ ДОКУМЕНТОВ 18
ЗАКЛЮЧЕНИЕ 19
Список использованных источников 20
