Стенд для разборки и сборки редукторов автомобилей КамАЗ

159

1250

200

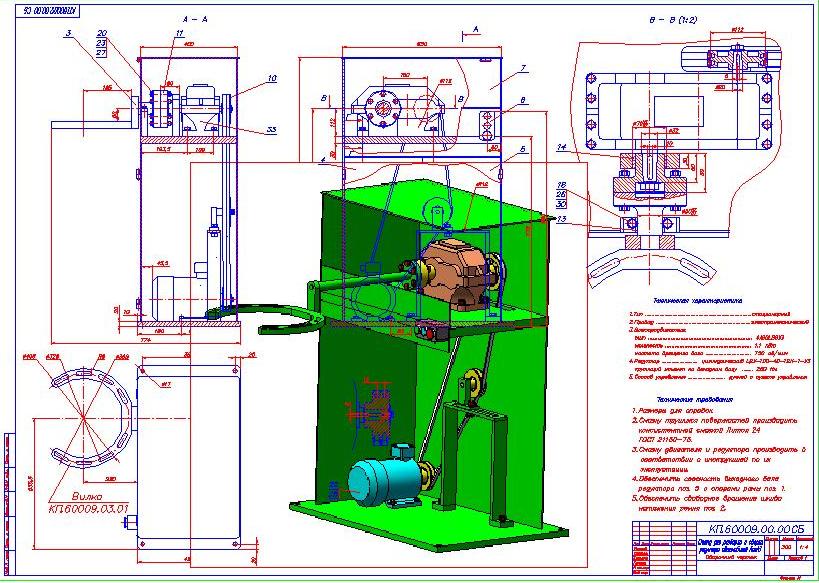

3D модель Стенд для разборки и сборки редукторов автомобилей КамАЗ

КП.60009.00.00 СБ Стенд предназначен для разборки и сборки редукторов автомобилей КамАЗ. Используется в процессе технического обслуживания, текущего ремонта и диагностирования подвижного состава автомобильного транспорта.

Стенд Стенды

Автор

Есефьев Александр

Дата

18.10.2015

Язык

Русский

Состав

Модели деталей 3D и сборочный чертеж

Софт

SolidWorks, SLDPRT, SLDASM Как открыть?

Содержимое архива

КП.60009.00.09 Шкив.SLDPRT
КП.60009.02.06 Направляющая.SLDPRT
КП.60009.01.01 Плита.SLDPRT
КП.60009.00.07 Шкив.SLDPRT
Гайка М16-7Н.36.019 ГОСТ 5915-70.SLDPRT
КП.60009.02.10 Шайба.SLDPRT
Двигатель АИР90LA8 УХЛ3 1М1081 ГОСТ 19523-81Е N=0,75квт n=750об.мин.SLDPRT
КП.60009.00.14 Муфта.SLDPRT
Шайба 6 65Г 019 ГОСТ 6402-70.SLDPRT
КП.60009.01.05 Плита.SLDPRT
КП.60009.01.18 Полувтулка.SLDPRT
КП.60009.01.14 Втулка.SLDPRT
Болт М8-8gх16.36.019 ГОСТ 7798-70.SLDPRT
Шпонка 7х7х32 ГОСТ 23360-78.SLDPRT
Муфта 63-19-1-У3 ГОСТ 21424-93.SLDPRT
КП.60009.01.17 Втулка.SLDPRT
КП.60009.01.10 Стенка.SLDPRT
Болт М6-8gх25.36.019 ГОСТ 7798-70.SLDPRT
Шайба 10.0112 ГОСТ 11371-78.SLDPRT
Гайка М16х1,5-7Н ГОСТ 5916-70.SLDPRT
КП.60009.02.05 Стойка.SLDPRT
Болт М10-8gх30.58.01 ГОСТ 7798-70.SLDPRT
Двигатель 4А90LВ8У3 ГОСТ 19523-81Е N=1,1 квт n=750об.мин.SLDPRT
КП.60009.01.12 Створка.SLDPRT
Редуктор Ц2У-100-25-12К-1-У3 ГОСТ 25301-82.SLDPRT
Гайка М12-7Н ГОСТ 5915-70.SLDPRT
Шайба 8 65Г 019 ГОСТ 6402-70.SLDPRT
КП.60009.02.03 Ось.SLDPRT
Двигатель АМУ250S8 ГОСТ 19523-81Е N=0,7 квт n=750об.мин.SLDPRT
КП.60009.02.07 Основание.SLDPRT
КП.60009.01.06 Стенка.SLDPRT
Гайка М24х1,5-7Н.36.019 ГОСТ 5916-70.SLDPRT
Ремень А – 2000 ГОСТ 1284.1-89.SLDPRT
Шайба 16.0.019 ГОСТ 11371-78.SLDPRT
Шайба 24.01.019 ГОСТ 11371-78.SLDPRT
Редуктор ЦУ-100-2-12-1-У2 ГОСТ 25301-82.SLDPRT
КП.60009.01.09 Створка.SLDPRT
КП.60009.02.09 Шайба.SLDPRT
КП.60009.01.00 СБ Рама.SLDASM
Болт М10-8gх20.58.01 ГОСТ 7798-70.SLDPRT
Шпонка 6х6х32 ГОСТ 23360-78.SLDPRT
Болт М16-8gх50.36.019 ГОСТ 7798-70 .SLDPRT
КП.60009.01.11 Стенка.SLDPRT
КП.60009.00.00 СБ Стенд для разборки и сборки редукторов автомобилей КамАЗ.SLDASM
КП.60009.01.15 Упор.SLDPRT
Болт М16-8gх40.36.019 ГОСТ 7798-70 .SLDPRT
КП.60009.00.01 Ось.SLDPRT
КП.60009.02.01 Стойка.SLDPRT
КП.60009.00.06-01 Вилка.SLDPRT
Болт М12-8gх75.36.019 ГОСТ 7798-70.SLDPRT
КП.60009.01.03 Ребро.SLDPRT
Шайба 12 65Г 019 ГОСТ 6402-70.SLDPRT
Кольцо В47 ГОСТ 13941-86.SLDPRT
КП.60009.02.00 СБ Устройство для регулирования натяжения ремня.SLDASM
КП.60009.00.15 Рвчаг.SLDPRT
КП.60009.00.06 Вилка.SLDPRT
КП.60009.05.15 Пульт управления.SLDPRT
Шайба 16 65Г 019 ГОСТ 6402-70.SLDPRT
КП.60009.01.04 Плита.SLDPRT
КП.60009.01.07 Стенка.SLDPRT
КП.60009.00.13 Ввл.SLDPRT
Шайба стопорная8.SLDPRT
КП.60009.01.16 Упор.SLDPRT
Подшипник 80105 ГОСТ 7242-81.SLDPRT
КП.60009.02.08 Основание.SLDPRT
Шайба 10 65Г 019 ГОСТ 6402-70.SLDPRT
КП.60009.01.08 Стенка.SLDPRT
КП.60009.01.13 Ось.SLDPRT
КП.60009.02.02 Шкив.SLDPRT
